LiFePO4 batteriplatforme matchet til inverterspænding, husstandsbelastning, backupvarighed, kommunikationsprotokol og destinationsmarkedskrav.

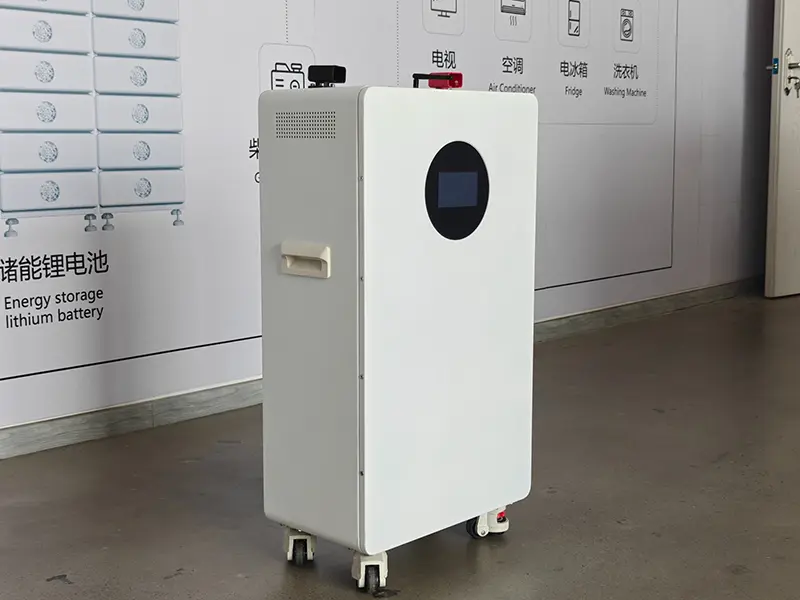

Gulvstående LiFePO4 energilagringsbatteri til beboelse.
|
Matchet til det komplette elektriske system Batterikapacitet er kun en del af systemvalg. Den endelige konfiguration kontrolleres i forhold til inverterens DC-område, kontinuerlig og spidsbelastning, CAN/RS485-kommunikation, installationsforhold og fremtidige udvidelseskrav. |
Valg af boliglager starter med den nøjagtige invertermodel. 48V / 51,2V inverterplatforme bruger normalt lavspændingsbatteribanker, mens højspændingshybridinvertere kræver en serieforbundet HV-batteriplatform, der er tilpasset inverterens DC-driftsvindue.
|
System |
Typisk format |
Udvidelsesmetode |
Typisk brug |
|
48V / 51,2V LV |
Væg / gulv / stativ |
Matchede pakker parallelt |
Solcelle, backup og off-grid boligsystemer |
|
Høj spænding |
Serieforbundne moduler |
Tilføj matchede moduler i serie |
Højere strømforsyning til boliger, villaer og større distribuerede lagersystemer |
|
TRIN |
CHECK |
UDVALGSREGEL |
|
1 |
Inverter platform |
48V / 51,2V batteriindgang -> vælg en lavspændingsbatteribank. Højspændingsbatteriindgang -> vælg en HV-modulær platform, der passer til inverterens DC-vindue. |
|
2 |
Opbevaringsmål |
Vælg den nødvendige brugbare energi og backup-varighed. Start fra 10,24 kWh eller 16,08 kWh klasse platforme, og udvid derefter med matchede LV-pakker i parallel eller HV-moduler i serie, hvor de understøttes. |
|
3 |
Belastning og kommunikation |
Bekræft kontinuerlig og spidseffekt/strøm, CAN- eller RS485-kommunikation, nøjagtig protokol og inverter-firmware, før du afslutter batterikonfigurationen. |
|
4 |
Destinationsmarked |
Bekræft mållandet og modelspecifikke overensstemmelsesdokumenter, mærkning, transportdokumentation og enhver lokal godkendelse eller listerute, der kræves for projektet. |
Den endelige konfiguration er bekræftet i forhold til den nøjagtige invertermodel, lagermål, belastning/strøm, CAN/RS485-krav og destinationsmarked.
Den nuværende lagerserie til boliger dækker 51,2V lavspændingsbatterisystemer og modulære højspændingsplatforme. Grad A LiFePO4-celler kan konfigureres fra EVE, DEJIN, REPT og CORNEX i henhold til kapacitet, nuværende krav og projektdesign.
|
Parameter |
NSTLV-10.2K |
51,2V 314Ah |
NSTFW-16K-HV |
|
Arkitektur |
Lav spænding |
Lav spænding |
Højspændingsmodulær |
|
Kemi |
LiFePO4 |
LiFePO4 |
LiFePO4 |
|
Nominel energi |
10,24 kWh |
16,08 kWh |
16,08kWh pr. modul |
|
Brugbar energi / DoD |
9,22 kWh / 90 % |
14,47 kWh / 90 % |
90% DoD |
|
Spænding |
51,2V |
51,2V |
256-716,8V system nominelt |
|
Udvidelse |
Maks. 15 pakker parallelt |
Maks. 15 pakker parallelt |
5-14 moduler i serie |
|
Anbefalet strøm |
80A |
140A |
160A |
|
Maksimal strøm |
120A |
200A |
200A |
|
Cyklusliv |
>=6.000 cyklusser |
>=8.000 cyklusser |
>=8.000 cyklusser |
|
IP / køling |
IP54 / naturlig |
IP20 / naturlig |
IP20 / blæser |
|
Meddelelse |
CAN / RS485 / RS232 |
CAN / RS485 / RS232 |
CAN / RS485 |
|
Installation |
Væg/gulv |
Gulvmonteret |
Stabel / jernramme |
|
Platform |
1 pakke |
2 pakker |
3 pakker |
Platformgrænse |
|
NSTLV-10.2K |
10,24 kWh |
20,48 kWh |
30,72 kWh |
Op til 15 pakker parallelt* |
|
51,2V 314Ah |
16,08 kWh |
32,16 kWh |
48,24 kWh |
Op til 15 pakker parallelt* |
*Parallel mængde er en batteriplatformskapacitet. Den endelige anvendelige systemstørrelse afhænger af invertergrænser, BMS-konfiguration, beskyttelsesdesign og projektkrav.
|
Modulvurdering |
51,2V / 314Ah / 16,08kWh |
|
Serie konfiguration |
5-14 moduler |
|
Systemets nominelle spænding |
256-716,8V |
|
Systemets nominelle energi |
80,38-225,08 kWh |
|
Brugbar energi ved 90 % DoD |
72,34-202,57 kWh |
|
Arbejdstemperatur |
-10°C til 55°C |
|
Meddelelse |
CAN / RS485 |
*HV-systemspænding og energiområder er konfigurationseksempler. Den endelige seriemængde afhænger af det nøjagtige inverter DC-vindue, BMS-design og godkendte projektspecifikationer.
Den nøjagtige modulmængde vælges i forhold til inverterens højspændings-DC-vindue og den nødvendige lagerkapacitet.
|
Meddelelse om parameter og specifikationer Specifikationer er referenceværdier og kan ændres med cellevalg, BMS/firmwareversion, kabinet, inverterprotokol, produktionsoptimering eller projektkonfiguration. Endelig spænding, kapacitet, strømgrænser, dimensioner, vægt, IP-klassificering, kommunikation, livscyklusforhold, certificeringsomfang og garantibetingelser er underlagt det modelspecifikke datablad og den underskrevne PI, tekniske aftale eller kontrakt for hver ordre. Underskrevne ordredokumenter har forrang over webstedsindhold. Ikke-kontraktlige specifikationer kan blive opdateret uden forudgående varsel. |
HSS Energy lavspændings- og højspændingsbatteriplatforme kan konfigureres til almindelige hybrid- og energilagringsinverterplatforme. Kompatibilitet bekræftes af nøjagtig invertermodel, batterispændingsområde og CAN/RS485 kommunikationsprotokol før endelig konfiguration.
|
Mærke |
Eksempel på kompatibel serie/platform |
|
|
Deye |
SUN-7/7.6/8/10/12K-SG06LP1-EU-CM3 |
|
|
Solis |
S6-EH3P(60-75)K10-LV-YD-H |
|
|
Growatt |
SPE 12000 ES |
|
|
GodtVi |
Yderligere understøttede modeller - bekræft nøjagtig model |
|
|
Forud |
Yderligere understøttede modeller - bekræft nøjagtig model |
|
|
Megarevo |
Yderligere understøttede modeller - bekræft nøjagtig model |
|
|
Hvorfor præcis modelbekræftelse er vigtig Et kompatibelt mærke betyder ikke, at hver invertermodel bruger samme spændingsområde, protokol eller strømgrænse. At matche den nøjagtige model før forsendelse reducerer idriftsættelsesændringer og kommunikationsfejlfinding. |
||
Udvalgte projektreferencer demonstrerer både parallelle lavspændingssystemer og højspændingsmodulære konfigurationer på tværs af forskellige markeder.
|
Marked |
Systemkapacitet |
Arkitektur |
Inverter |
|
|
Tyskland |
64,3 kWh |
Høj spænding |
Deye |
|
|
Mauritius |
32,15 kWh |
Lav spænding |
Solis |
|
|
Malaysia |
144,69 kWh |
Høj spænding |
Deye |
|

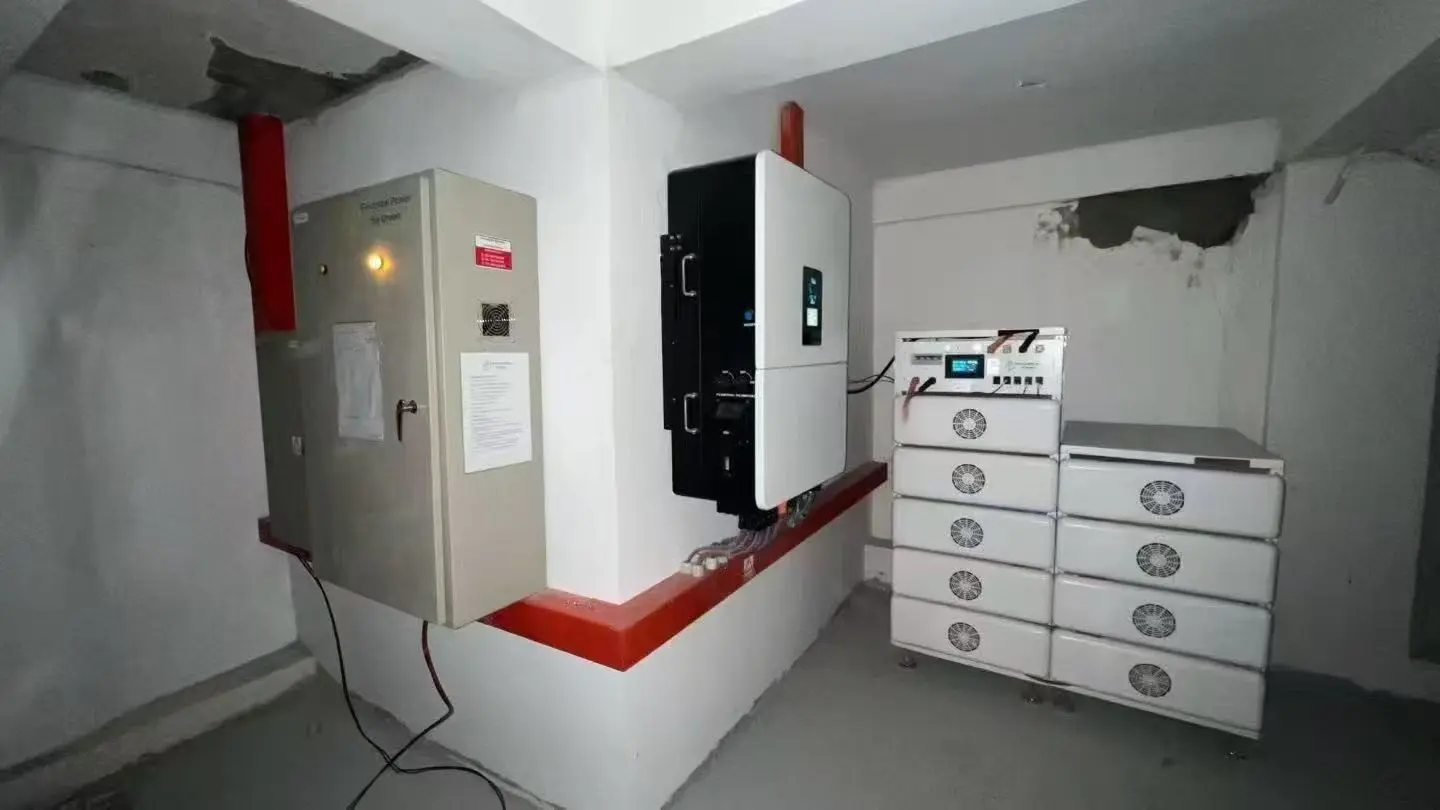

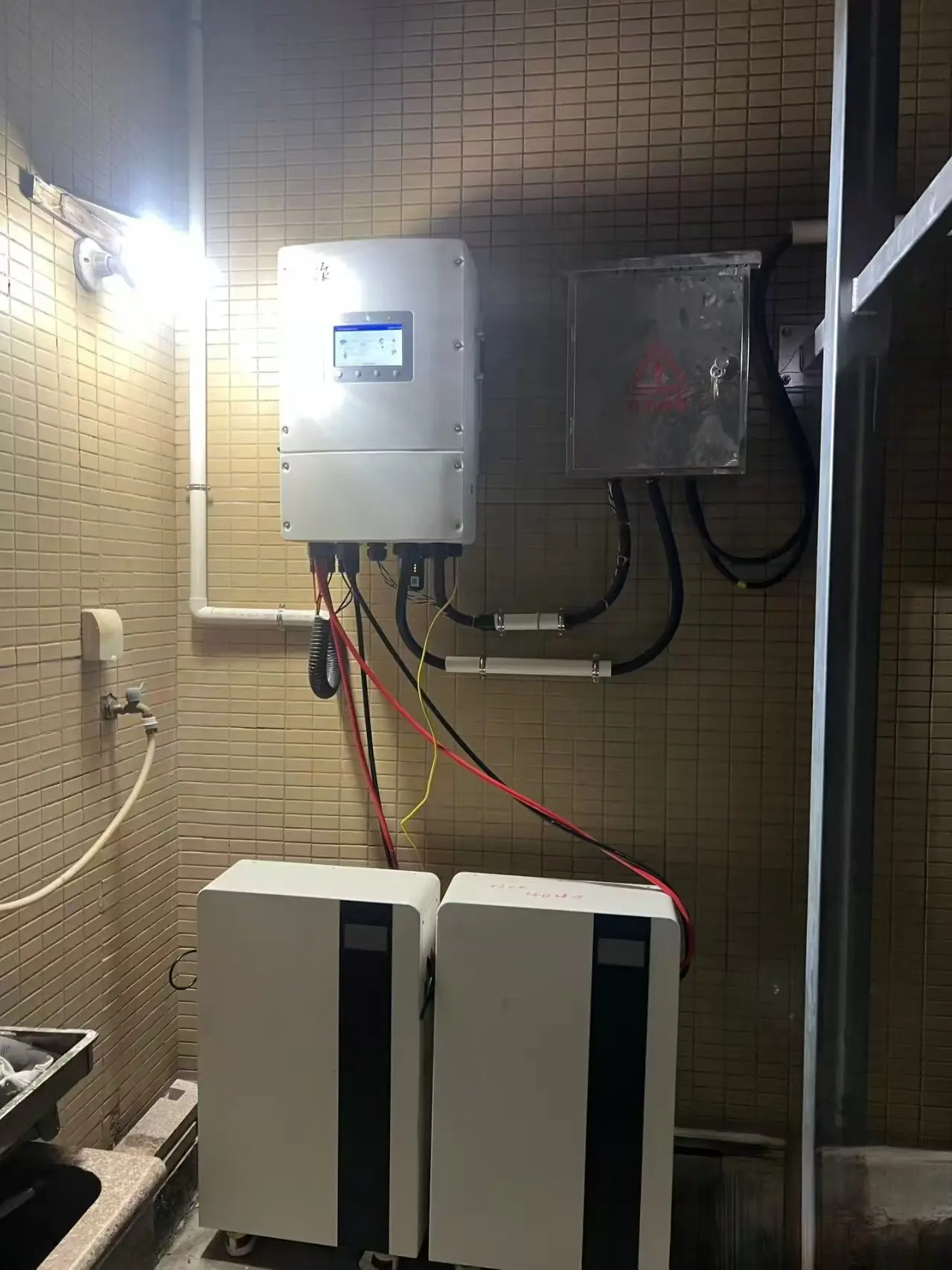

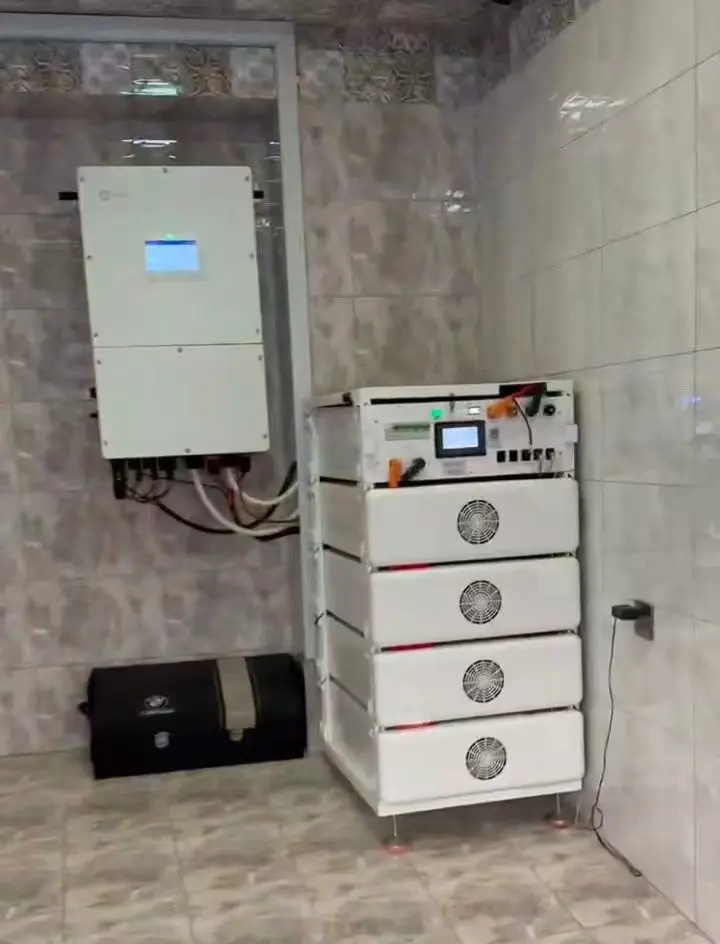

Udvalgte feltinstallationsfotos leveret til HSS Energy bolig- og distribuerede lagerprojekter.
Et boligbatteri skal tilpasses elektrisk og digitalt til inverteren. BMS-konfiguration, opladnings-/afladningsstrømgrænser og kommunikationsadfærd kontrolleres sammen med batteriarkitekturen.
|
Teknisk tjek |
Projektkrav |
|
Elektrisk vindue |
Nominel spænding, ladespænding, afskæringsspænding og inverterindgangsområde |
|
Strømkapacitet |
Kontinuerlig og maksimal lade-/afladningsstrøm |
|
Meddelelse |
CAN- eller RS485-protokol, SOC-rapportering, alarmer og beskyttelsesstatus |
|
Termisk design |
Naturlig eller blæserkøling i henhold til batteriplatformen |
|
Mekanisk integration |
Montering på væg, gulv, stativ, stabel eller jernramme |
|
Udvidelse |
Parallel- eller seriearkitektur matchet til inverteren og BMS-designet |

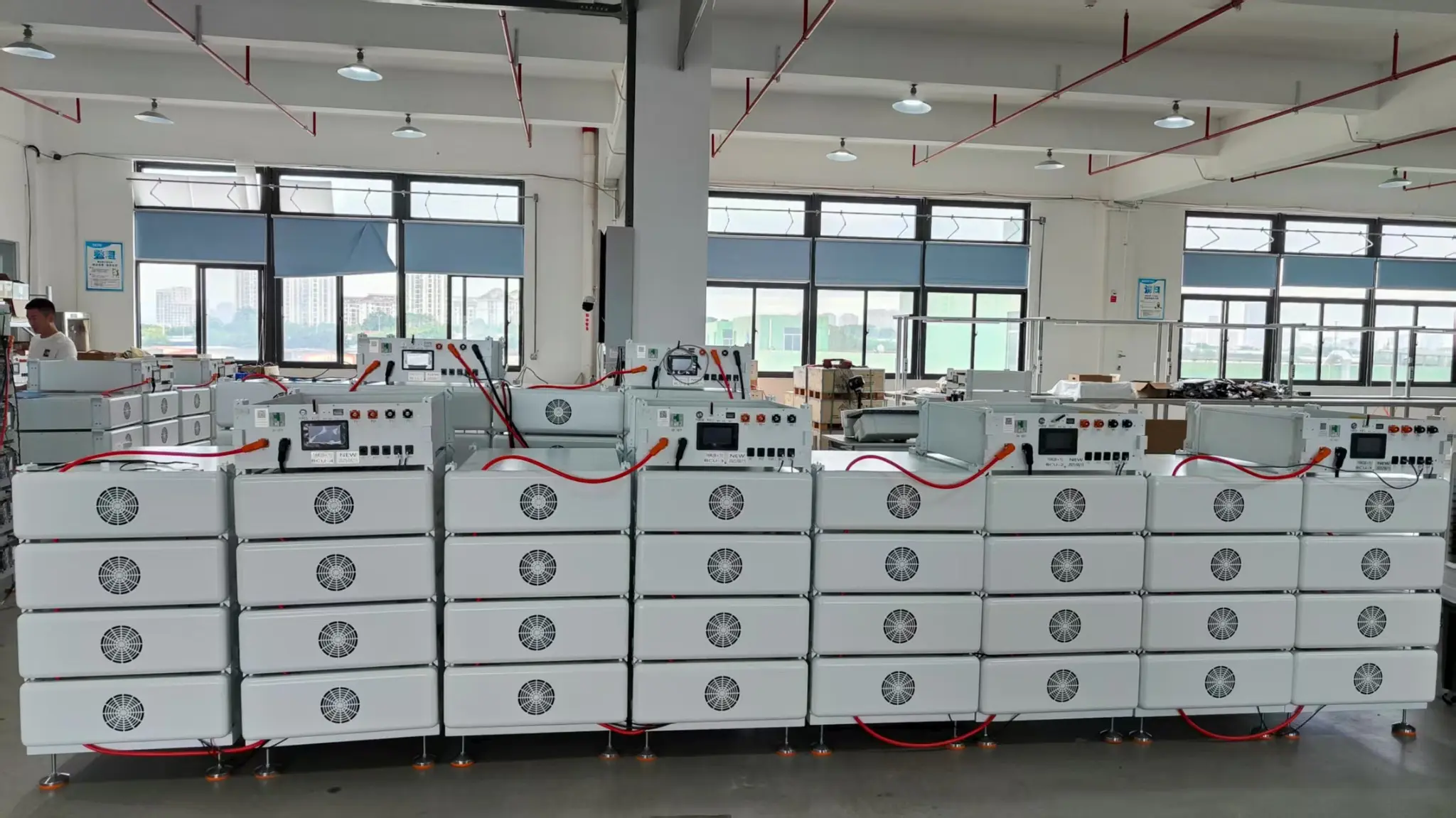

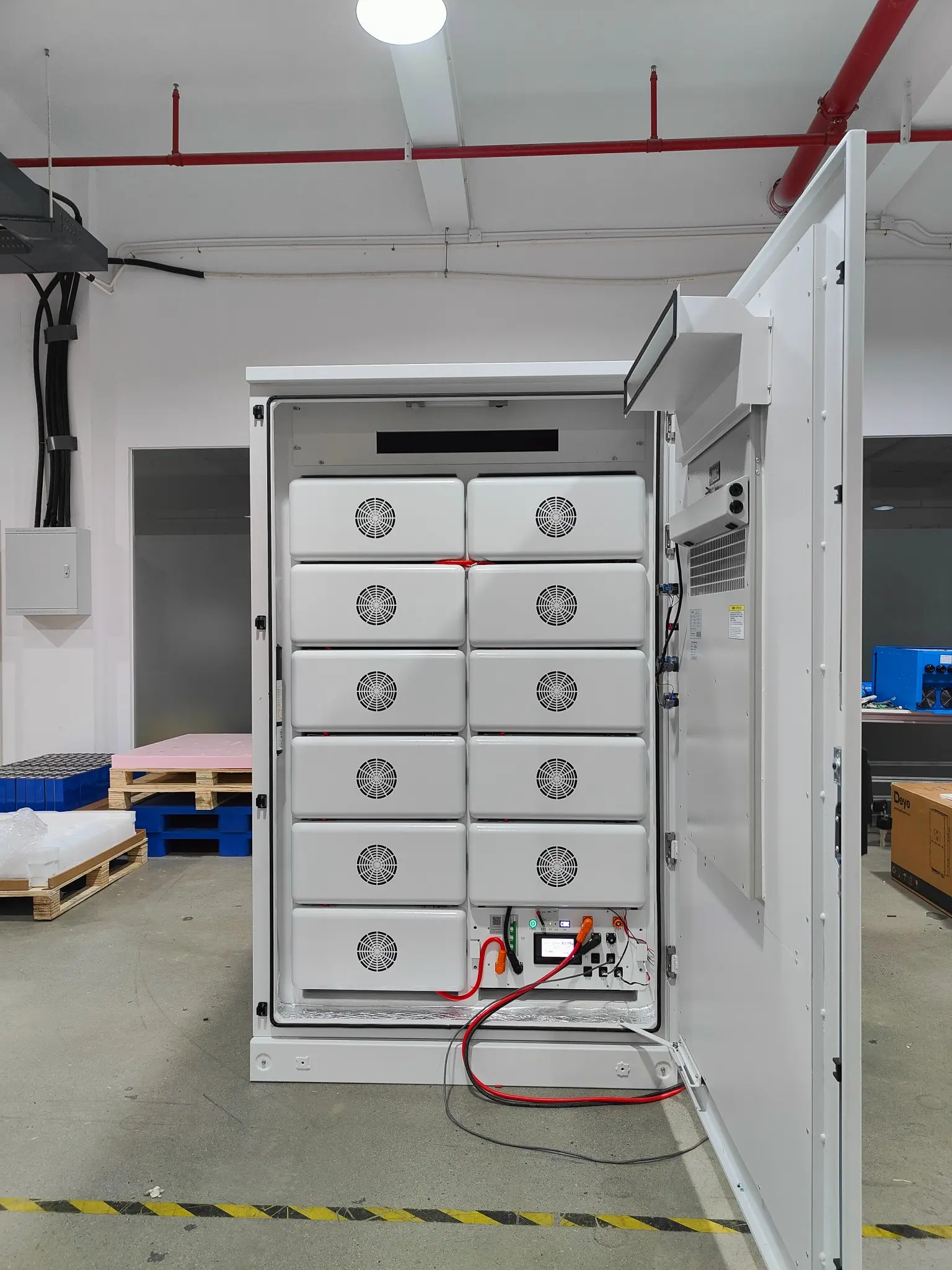

Modulært batterisystemintegration og intern elektrisk samling.
Batterimoduler gennemgår montering og elektrisk verifikation før systemintegration.
· Inspektion af celle- og modulkonsistens
· Tjek af spænding, polaritet og isolering
· Verifikation af opladnings- og afladningsfunktion
· BMS-beskyttelse og verifikation af strømgrænser
· CAN/RS485-kommunikationstjek, hvor det kræves
· Eftersyn af endelige ledninger, stik og systemfunktioner
Modelspecifik dokumentation er tilgængelig for udvalgte batteriprodukter. Certifikat og rapportomfang bør altid kontrolleres i forhold til den nøjagtige model før offentliggørelse eller forsendelse.
|
|
|
|
|
|

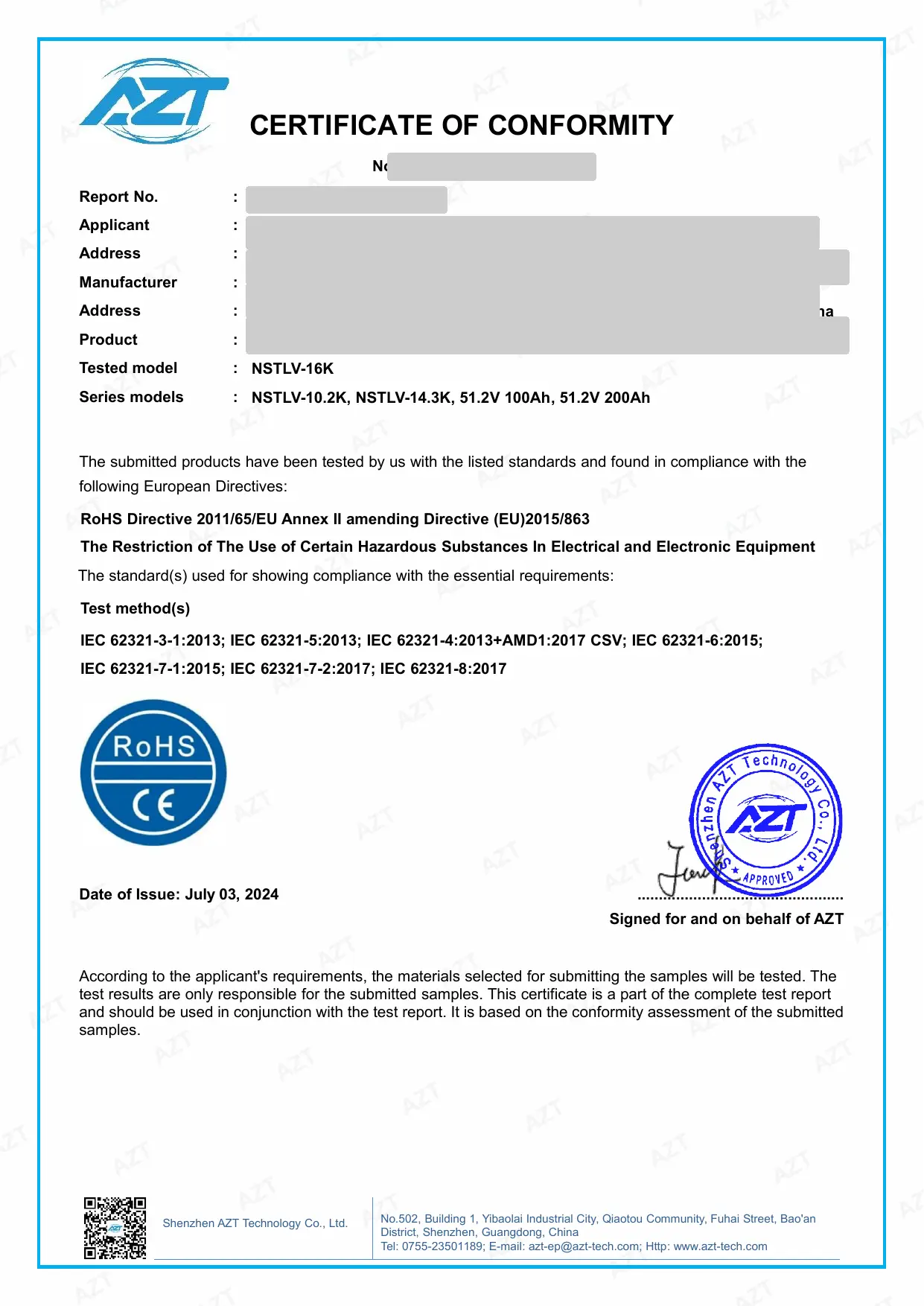

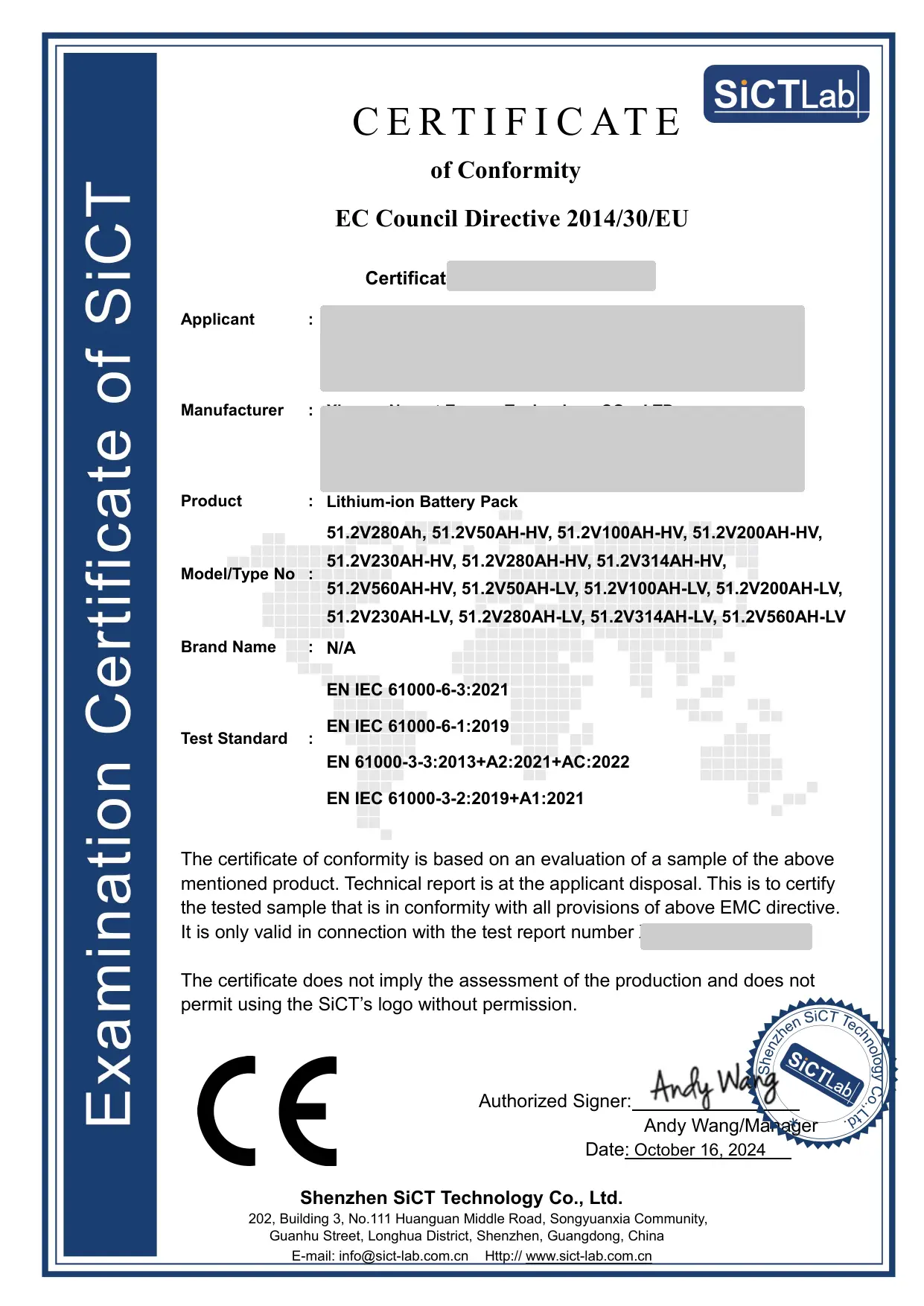

CE / EMC |
RoHS |

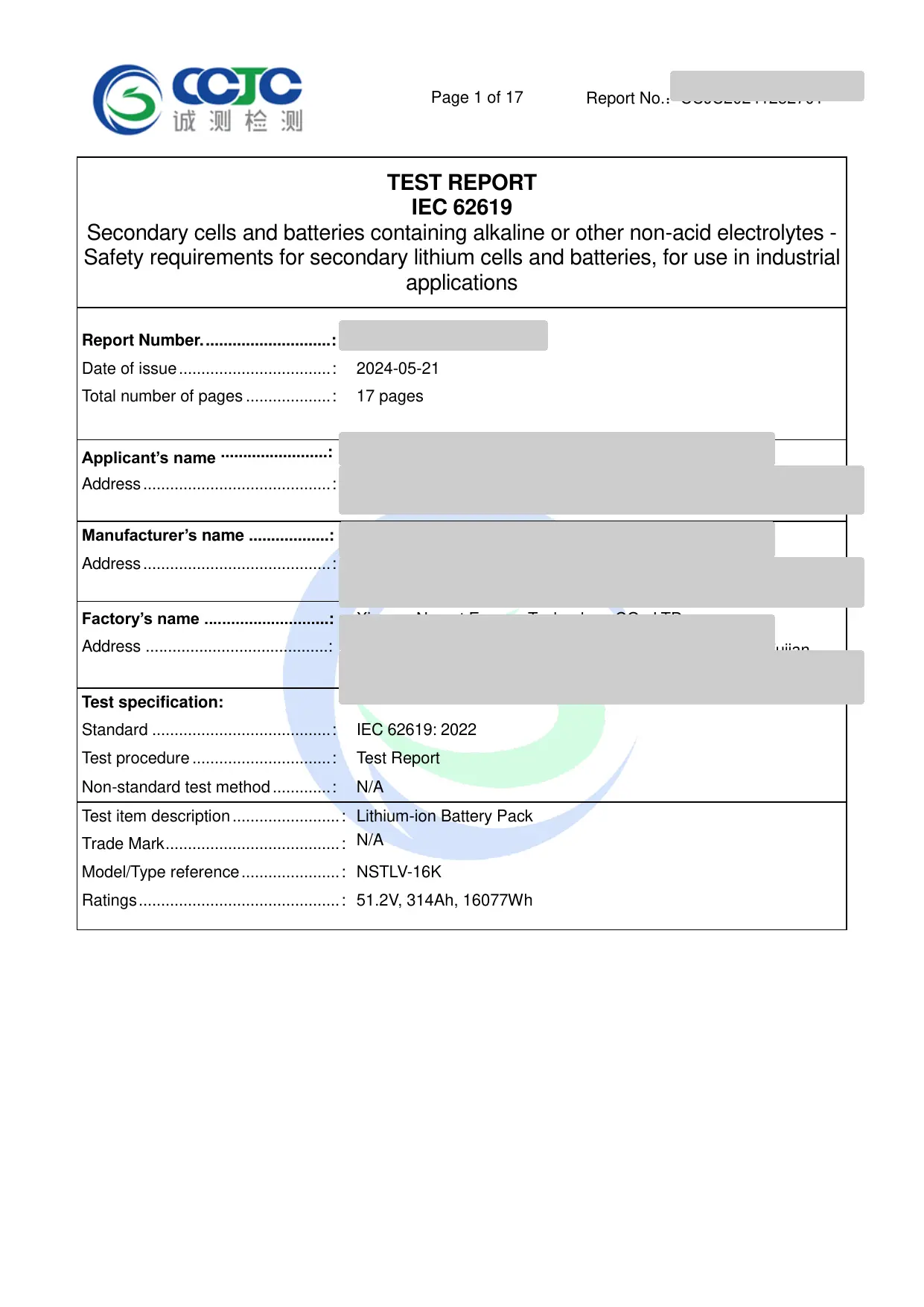

IEC 62619 |

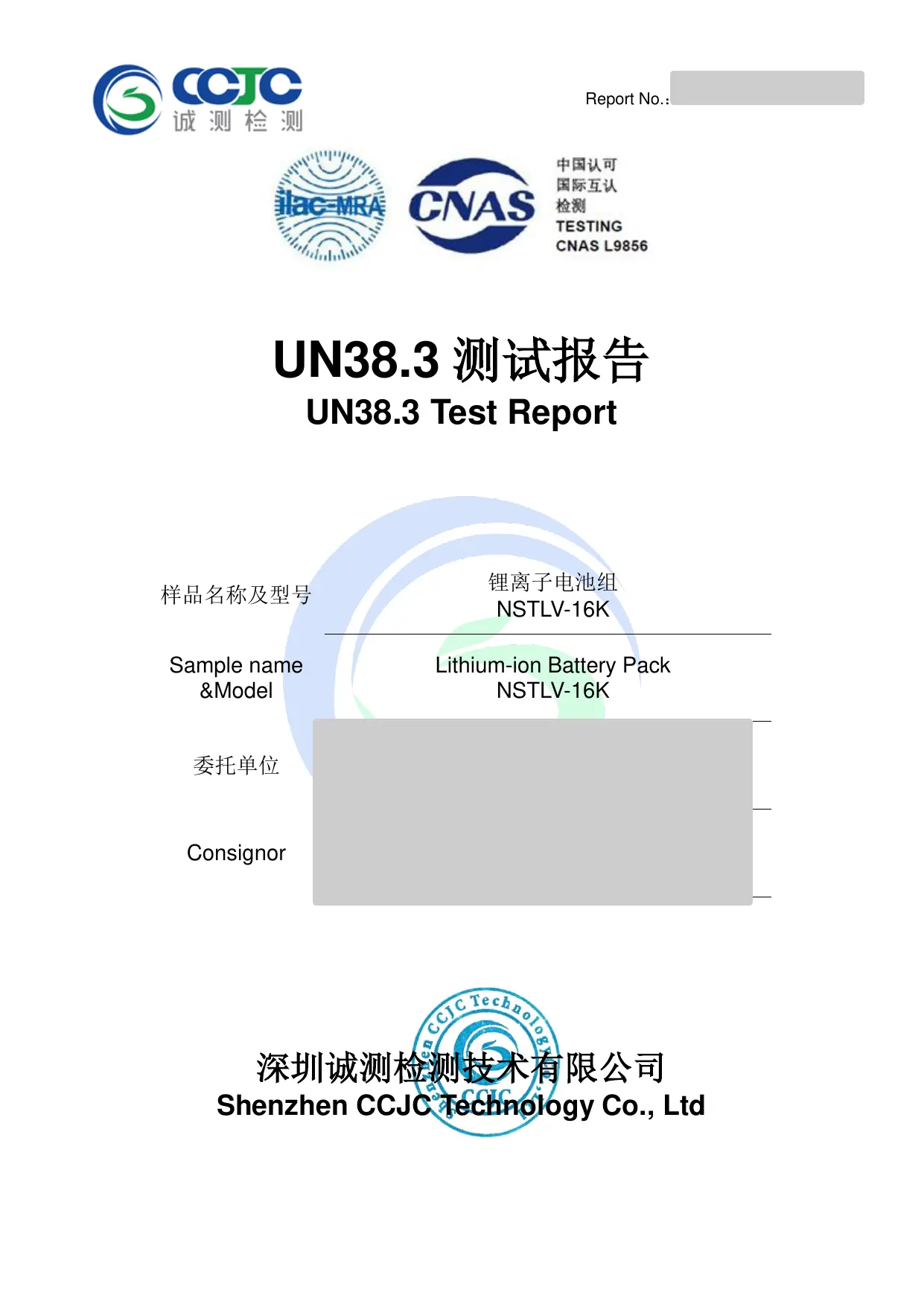

UN38.3 |
MSDS-dokumentation er også tilgængelig for den testede NSTLV-16K referencemodel. Modelspecifikke kopier kan leveres efter anmodning.
|
STANDARD GARANTI 5 år |
UDVIDET GARANTI Yderligere 5 år til rådighed |
Garantiomfang og forlængelsesbetingelser er bekræftet for den valgte batterimodel og projektbetingelser.
|
EUROPA Gældende CE/EMC- og RoHS-dokumenter gælder kun for de modeller, der er anført i de tilsvarende rapporter. EU-forordning 2023/1542 tilføjer batterispecifikke forpligtelser ud over EMC/RoHS. Industribatterier over 2 kWh kræver et batteripas fra den 18. februar 2027. Bekræft den nøjagtige model, tekniske dokumentation og økonomiske operatørs forpligtelser før markedslancering. |
AUSTRALIEN IEC 62619 og UN38.3 giver understøttende teknisk dokumentation, men australsk markedsadgang og Clean Energy Council-liste er separate krav. I løbet af 2026 går CEC over til SA TS 5398; fra 1. januar 2027 accepteres ansøgninger om nye godkendte batterier kun under SA TS 5398. |
MELLEMØSTEN Kravene varierer fra land til land. Saudi-Arabien-projekter bør kontrollere SASO's tekniske forskrift for elektriske batterier og den gældende SABRE-overensstemmelsesrute. I UAE kan produkter, der er underlagt tekniske forskrifter, kræve et UAE-overensstemmelsescertifikat gennem MoIAT; akkrediterede laboratorietestrapporter er en del af ansøgningspakken. |
Regulativ note: Kravene ændrer sig over tid. Bekræft det aktuelle modelomfang, lokal noteringsrute, etiketter, importørforpligtelser og transportdokumentation, før du offentliggør markedsspecifikke overensstemmelseskrav.
Et praktisk batteriforslag kan normalt udarbejdes, når følgende projektinformation er tilgængelig:
1. Målland/marked
2. Inverter mærke og nøjagtig model
3. Nødvendig lagerkapacitet eller mål backup tid
4. Maksimal kontinuerlig og spidsbelastning
5. Lavspændings- eller højspændingsarkitektur
6. Indendørs / udendørs installation og ledig plads
7. Krav om kommunikationsprotokol
8. Nødvendige overensstemmelsesdokumenter og anslået ordremængde
|
Projektforespørgsel Send invertermodellen, mållagerkapacitet, maksimal belastning, installationsmetode og destinationsmarked. HSS Energy kan derefter evaluere batterispændingen, modulkonfigurationen, BMS-kommunikationen og dokumentationspakken for projektet. |
HSS Energy leverer lavspændings- og højspændings-LiFePO4-batteriplatforme til selvforbrug af solceller, backup-strøm og off-grid-applikationer med projektbaseret konfiguration til inverterkommunikation, kapacitetsudvidelse og installationsformat.
