100 kWh energiopbevaringsbatteri

For integratorer, der sammenligner leverandører for 100 kWh energiopbevaringsbatteri, tilbyder HSS Energy-fabrikken modulvalg, rack- eller udendørsskabsmuligheder, mærkning og kommunikationskonfiguration omkring projektet. Navnet beskriver en markedskapacitetsklasse, ikke en nøjagtig energiværdi for hvert arrangement. For seks-modulreferencen angiver katalogsystemtabellen 96,46 kWh nominel energi, mens seks moduler ved 16,08 kWh beregner til cirka 96,48 kWh. Den samme tabel viser 86,81 kWh brugbar energi ved 90 % DOD. Fordi de to nominelle energital adskiller sig med 0,02 kWh, har den godkendte specifikation, systemdiagram og udstyrsmatchning forrang for en indkøbsordre.

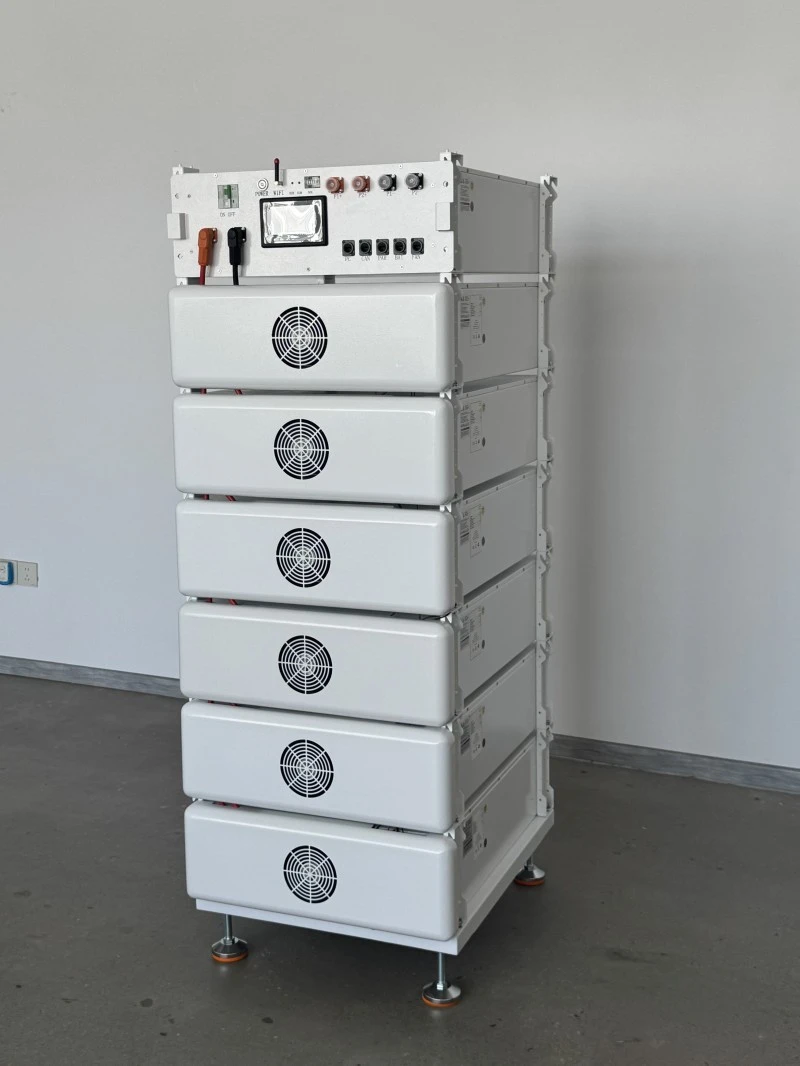

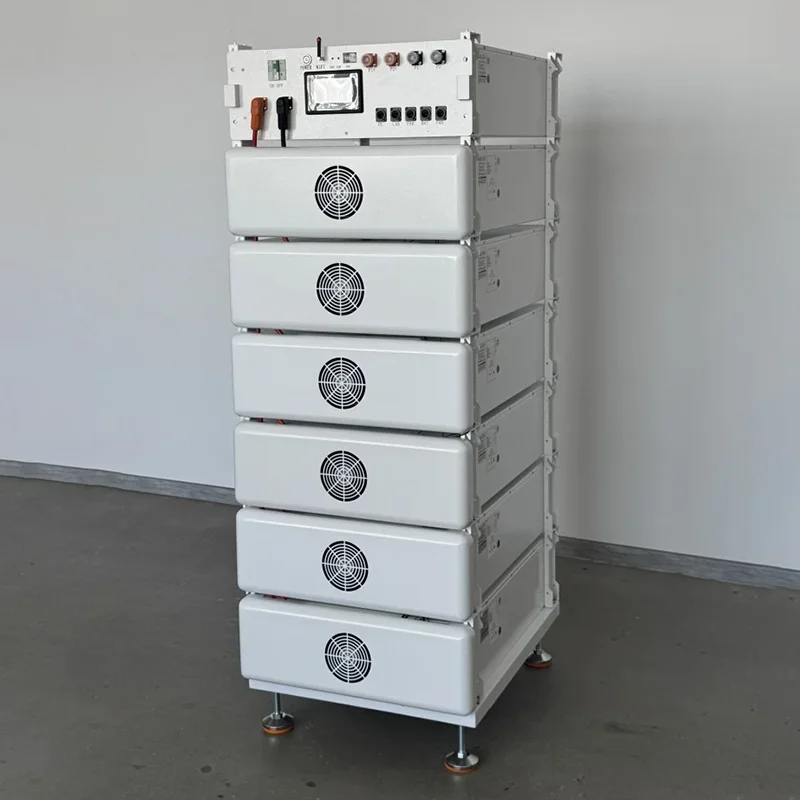

Seks 16,08 kWh højspændingsrackmoduler forbundet i serie

Reference til tekniske specifikationer

1. Kapacitetsarkitektur og modulvalg

Et 100KWH hv batterisystem kan bruge forskellige modulenergiklasser: ti ca. 10kWh-enheder, seks 16kWh-enheder eller fire 24kWh-enheder. Denne side fokuserer på seks 16,08 kWh moduler. Ændring af arrangementet ændrer også systemspænding, stativdimensioner, vægt, forsendelse og udstyrsmatchning, så modulmængder kan ikke erstattes af energi alene. Under konfigurationsgennemgang registrerer HSS Energy modulantal, seriespænding og elektriske grænseflader for 100 kWh energilagerbatteriet i ordrens tekniske vedhæftede fil.

2. Højspændingstopologi og PCS-matchning

Valg af et højspændingsbatteri starter med DC-spændingsvinduet på pc'en eller inverteren. Referencen med seks moduler er klassificeret til 307,2 V med et driftsområde på 278,4-345,6 V. CAN eller RS485 identificerer en tilgængelig grænseflade; det beviser ikke protokolkompatibilitet. Inden produktion skal du angive udstyrsmærke, model, protokolversion og pindefinition til teknisk gennemgang.

3. Indendørs stativ eller udendørs skab

Som et kommercielt energilagerbatteri kan systemet understøtte kommerciel peak management, solenergi-selvforbrug og udvalgte backup-belastninger, og det kan også passe til højforbrugende boliger eller mindre projekter. Kataloget viser IP20 for indendørs rack-arrangement. Udendørs placering kan bruge et valgfrit IP55-skab, men kapslingens klassificering erstatter ikke kontroller for omgivelsestemperatur, luftstrøm, fundament, servicegodkendelse og lokale elektriske krav.

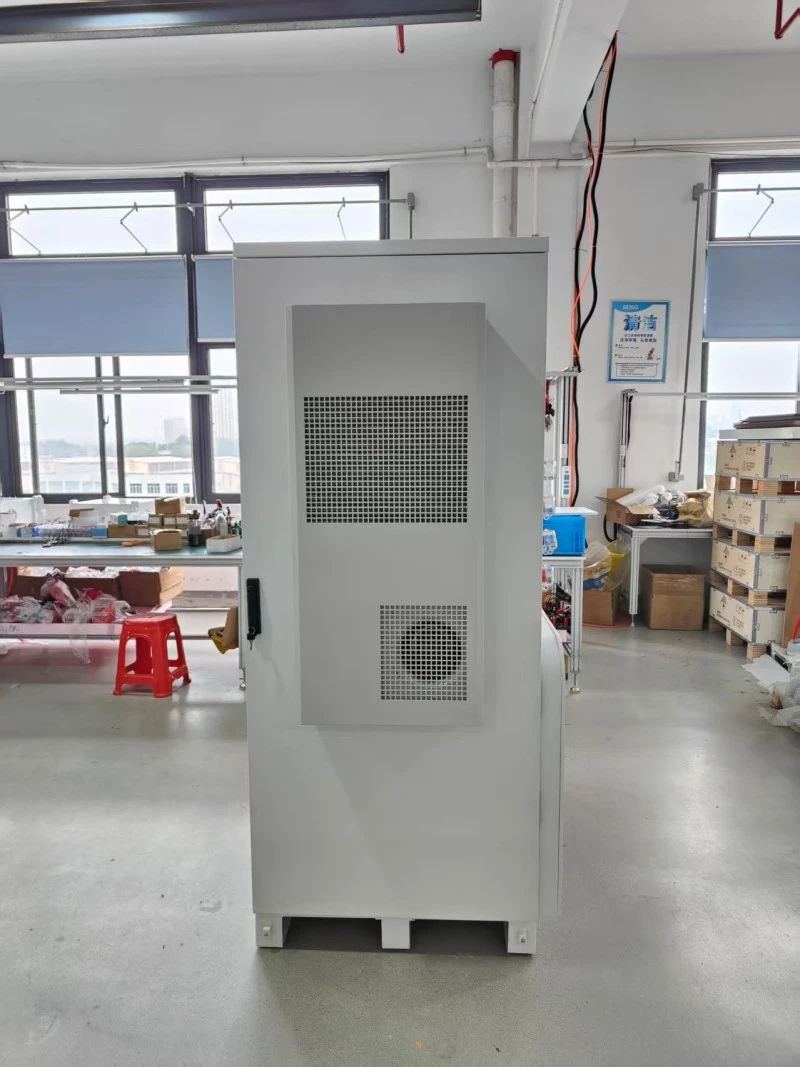

Udendørs beskyttende kabinet; interne moduler, luftstrøm og grænseflader bekræftes for hver ordre

4. Modulær konstruktion og serviceadgang

Et rackmonteret LiFePO4-batteri bruger uafhængige moduler med en hovedkontrolenhed, hvilket gør fabriksinspektion, delt forsendelse og serviceadgang mere praktisk. Et modul i 16 kWh-klassen vejer cirka 118 kg, mens katalogreferencen for seks-modulsystemet er cirka 782 kg. Reollæsning, adgangsveje og løfte- eller gaffeltruckarrangementer bør derfor diskuteres i tilbudsfasen. Detaljerede installations-, ledningsførings- og idriftsættelsesprocedurer hører til i produktmanualen.

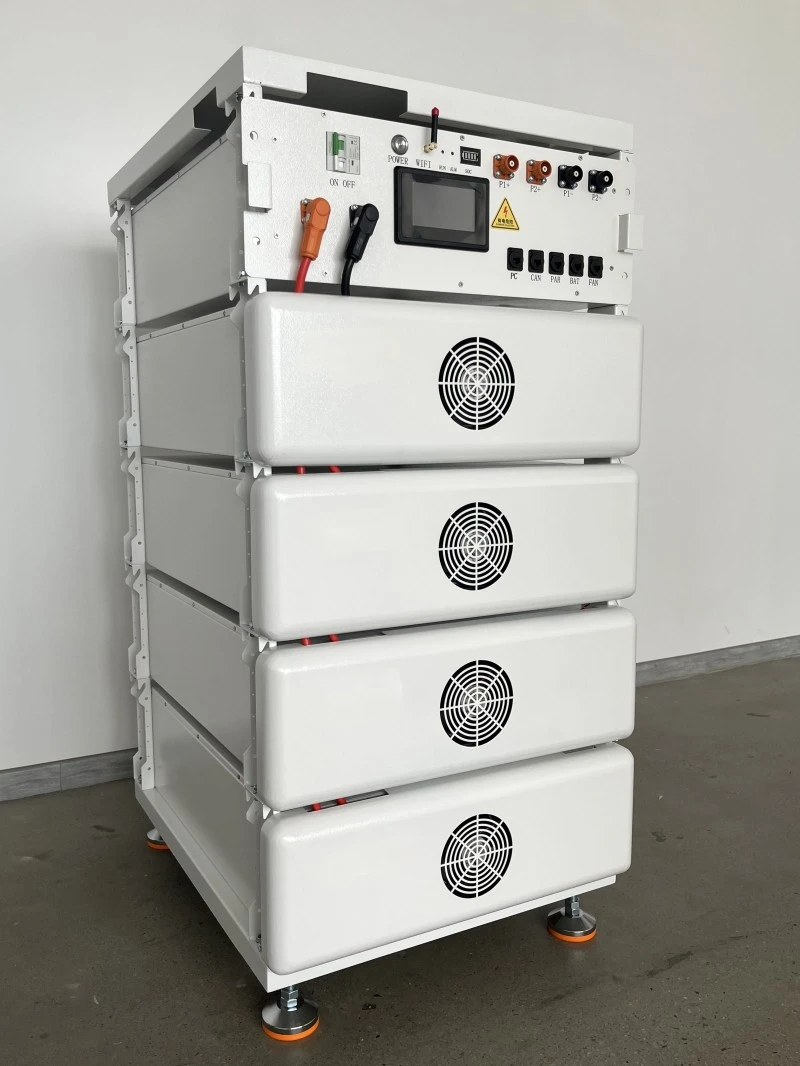

Nærbillede af modulstakken og hovedkontrolenheden; den fotograferede stak er en konstruktionsreference, ikke systemarrangementet med seks moduler

5. BMS, ventilatorkøling og driftsgrænser

Højspændingslithiumbatterisystemet bruger batteristyring til at overvåge modulstatus og udveksle data med udstyr på øverste niveau gennem CAN eller RS485. Kataloget angiver 160A som den anbefalede lade-/afladningsstrøm og 200A som maksimum, mens det bemærkes, at strømkapaciteten påvirkes af temperatur og SOC. Ventilatorkøling, arbejdsområdet fra -10°C til 55°C, fugtigheds- og højdegrænser skal betragtes sammen i stedet for at behandle et enkelt maksimum som kontinuerlig kapacitet under alle forhold.

6. Produktionsgodkendelse, OEM/ODM og certificeringsomfang

HSS Energy kan bekræfte moduletiketter, stativer, udendørsskabe, displayindstillinger, kommunikationskonfiguration og emballage til et defineret projekt. Før batchproduktion skal tegninger, stykliste, protokol og prøve godkendes, med samling, forbindelsesinspektion, BMS-indstillinger og ældningstest-registreringer gemt i batch. Det medfølgende CE EMC-certifikat er nr. XK2410013017C, og dets modelomfang inkluderer 51,2V 314Ah-HV. Hvorvidt en tilpasset version forbliver inden for dette omfang, skal kontrolleres i forhold til den endelige leverede konfiguration.

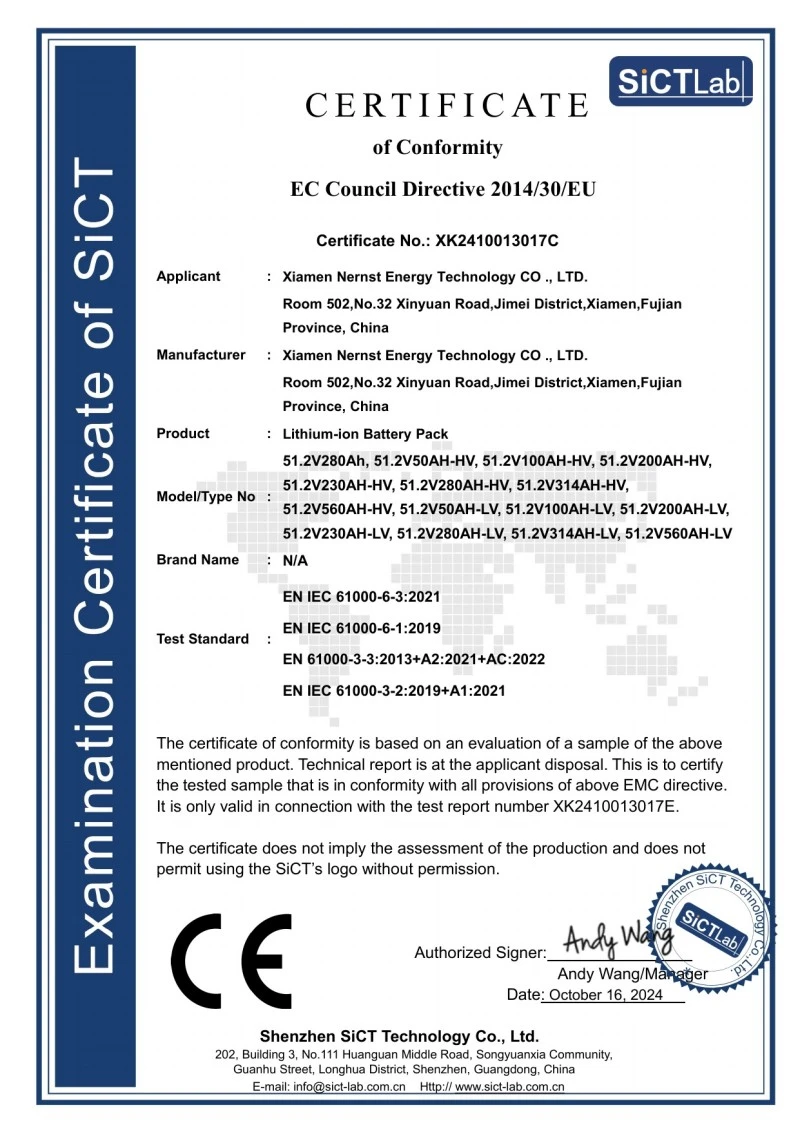

CE EMC certifikat side; certifikat nr. XK2410013017C

7. Emballering, forsendelse og projektlevering

Et 100 Kwh Lithium Ion Battery-projekt involverer tungt højspændingsudstyr, så modulerne, kontrolenheden, stativet og kabinettet kan kræve separat beskyttelse, fastholdelse, etiketter for farligt gods og losningsplaner. Til klargøring af forsendelse skal du angive destination, transportmetode, aflæsningsbetingelser, nødvendige dokumenter og om et komplet kabinet er nødvendigt. Trækasse- eller palledetaljer, UN3480-mærkning og transportpapirer skal bekræftes for det aktuelle modul og rute i stedet for at kopieres fra et udstillingsbillede.

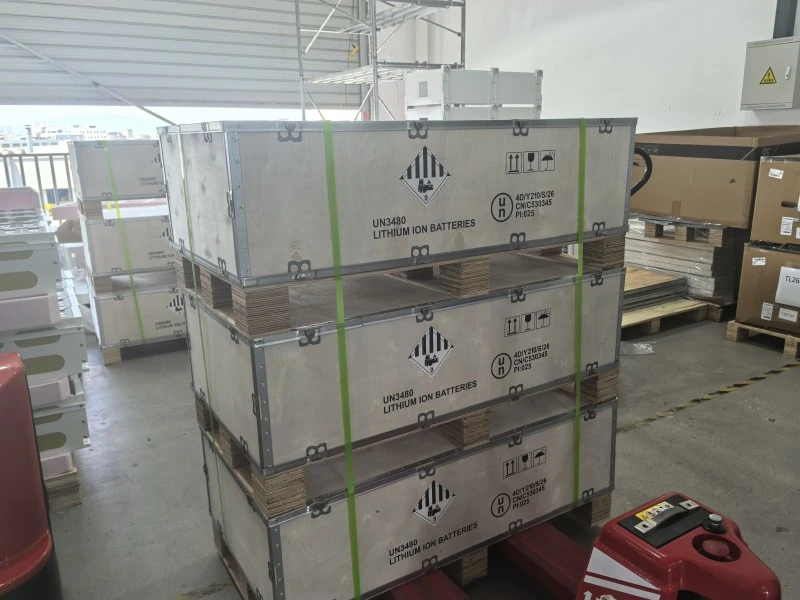

Trækasse emballage til højspændingsbatterimoduler med UN3480-mærkning

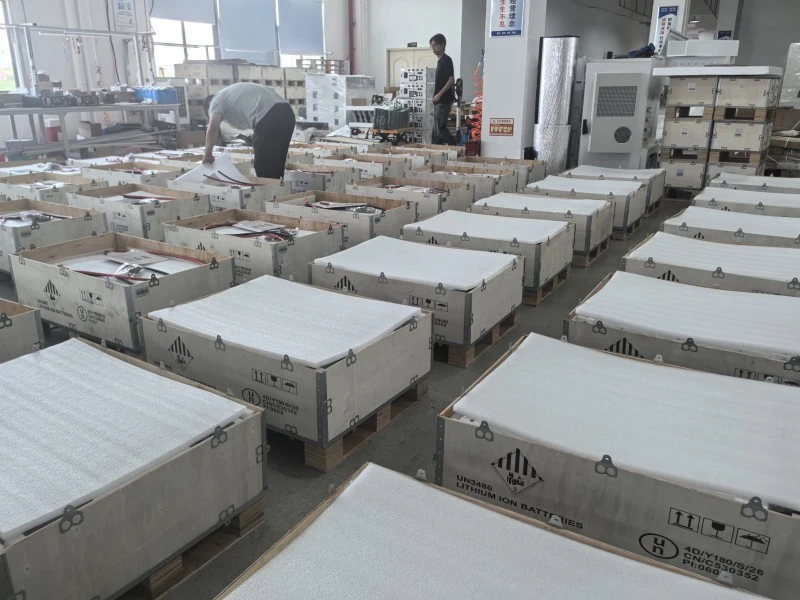

Batchpakning på værkstedet; beskyttelsesmaterialer, etuier og forsendelsespartier følger ordren

Ofte stillede spørgsmål

1. Hvorfor hedder produktet 100kWh, når seks 16kWh-klasse moduler ikke ligefrem er 100kWh?

Figuren er en fælles kapacitetsklassebeskrivelse. Hvert referencemodul er vurderet til 16,08 kWh, så seks beregner til omkring 96,48 kWh; katalogsystemtabellen angiver 96,46kWh. Tilbud og kontrakt skal angive den faktiske nominelle energi.

2. Kan ti 10kWh, seks 16kWh-klasse og fire 24kWh-klasse moduler udskiftes direkte?

Nej. Systemspænding, driftsområde, dimensioner, vægt, stativ, hovedcontroller og udstyrs kompatibilitet kan alle ændre sig. En ny systemkonfigurationsgennemgang er påkrævet.

3. Kan systemet installeres udendørs?

Et valgfrit IP55 udendørs skab er tilgængeligt. Bedømmelsen af ​​kabinettet er kun en del af webstedets design; temperatur, køling, fundament, kabelindføring, serviceplads og lokale krav skal stadig bekræftes.

4. Betyder en CAN- eller RS485-port, at batteriet kan forbindes til alle pc'er eller invertere?

Nej. Et matchende stik garanterer ikke matchende protokol, adressering eller datadefinitioner. Angiv udstyrsmodel, protokolversion og pindefinition før bestilling.

5. Dækker CE-certifikatet automatisk hver OEM-ændring?

Ikke nødvendigvis. Det medfølgende certifikatomfang inkluderer 51,2V 314Ah-HV, men skabs-, strukturelle, elektriske eller andre ændringer skal kontrolleres i forhold til den endelige konfiguration og certifikatomfang.

Tilbudstjekliste:Når du evaluerer 100 kWh energiopbevaringsbatteriet, skal du dele målenergien, det foretrukne modularrangement, PCS eller invertermodel, hovedbelastninger, installationsmiljø, krav til indendørs rack eller IP55 kabinet, protokol, mængde, destination, påkrævede certificeringsdokumenter og leveringsmål. HSS Energy vil gennemgå disse punkter, før konfigurationen og det kommercielle forslag udsendes.
