265 kWh energiopbevaringsbatteri

HSS Energy leverer 265 kWh Energy Storage Battery til systemintegratorer, EPC-entreprenører, distributører og industrielle købere, der har brug for et matchende højspændingsbatteriskab frem for en løs gruppe moduler. Seriestrengen med 11 moduler, batteristyringsenhed, DC-beskyttelse, køling, kommunikation og PCS-interface kontrolleres som et komplet system. Købere kan indsende et enkeltlinjediagram, lastprofil og udstyrsliste til konfigurationsgennemgang, tilpasset mærkning, leveringsplanlægning og et formelt tilbud.

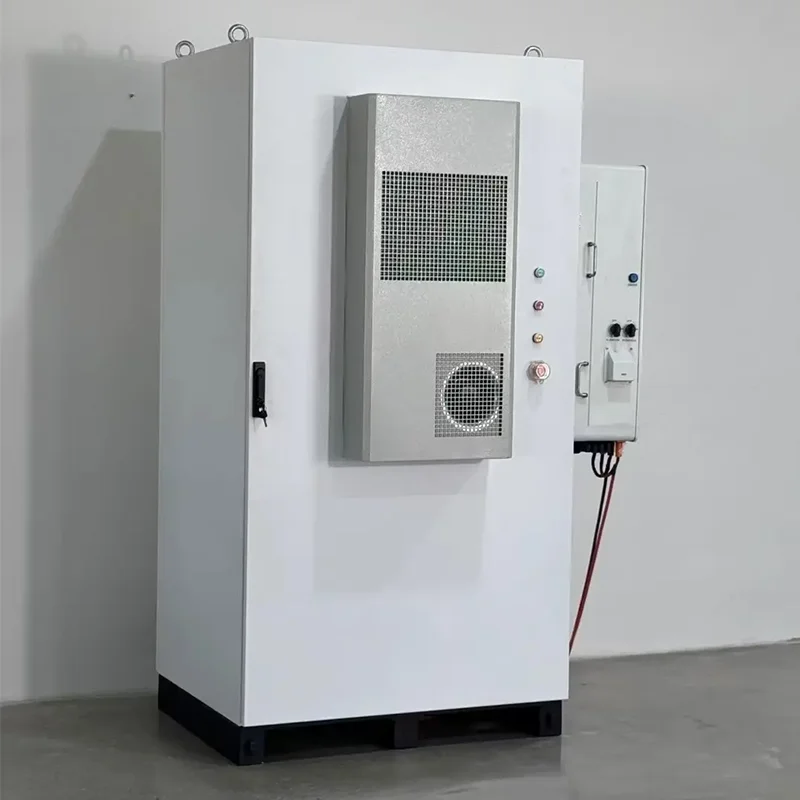

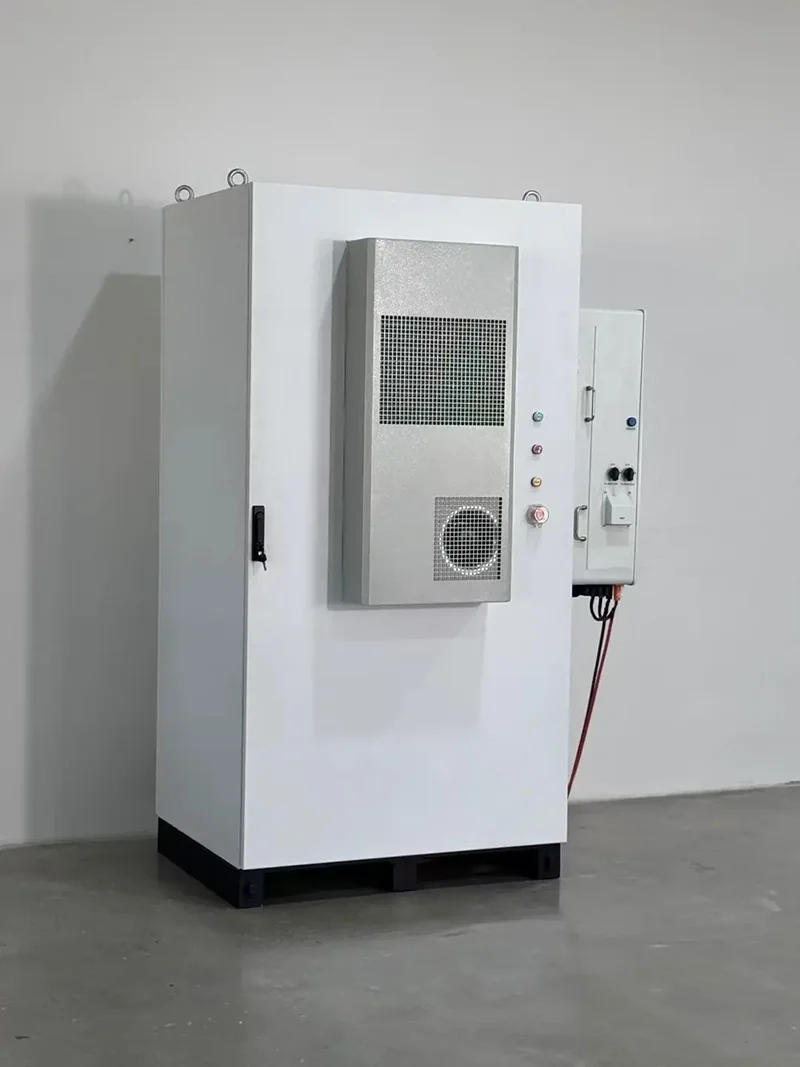

Færdig skab fotograferet på produktionsstedet. Projektkabinettet leveres almindeligvis i en IP55-konfiguration; basisdatabladet viser IP54.

Tekniske kernedata

1. Elleve 76,8V-moduler danner højspændingsstrengen

Højspændings-stabelbare lithiumbatteriarkitekturen bruger elleve 76,8V 314Ah-moduler i serie, med en BCU, der overvåger hele strengen. Dette giver 844,8V nominel spænding og et katalogdriftsområde på 765,6-950,4V. For hvert 265 kWh Energy Storage Battery-projekt registreres serieadresser, forudopladningssekvens, beskyttelsestærskler og kabelgrænseflader i den godkendte tekniske fil. Det stabelbare format understøtter organiseret serviceadgang, men det betyder ikke, at moduler kan tilføjes eller fjernes uden at kontrollere PCS-spændingsvinduet og BMS-indstillingerne igen.

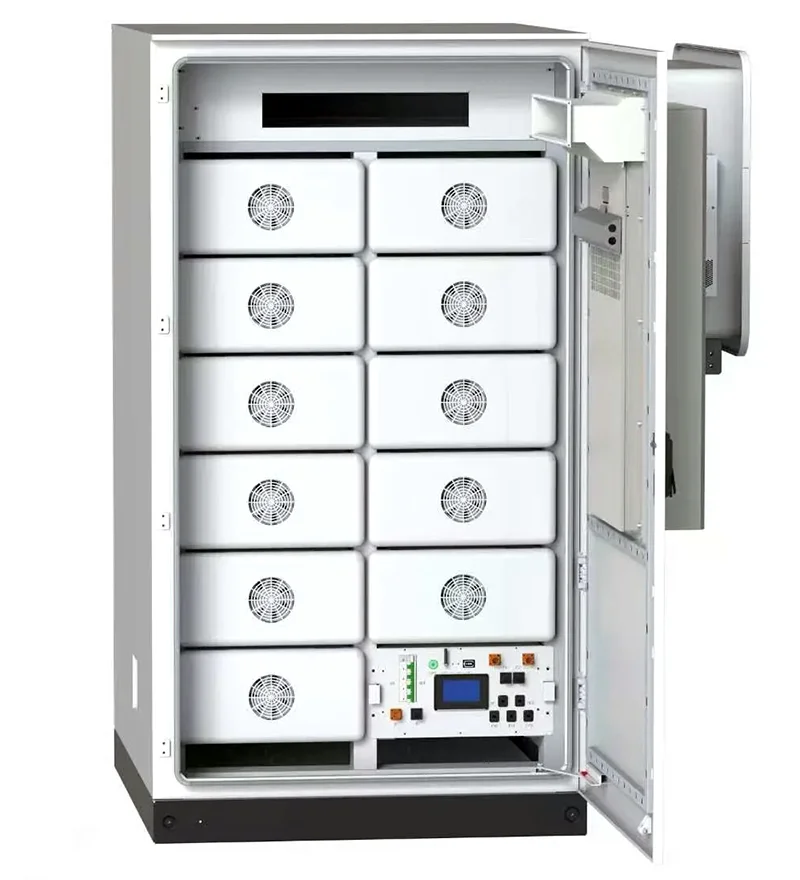

Åbent skabsbillede, der viser layoutet med elleve moduler og batteristyringsenheden.

2. Kommercielle solenergi- og belastningsstyringsapplikationer

HV Solar Energy Storage Battery er beregnet til kommercielt fotovoltaisk selvforbrug, skift af brugstid, peak barbering og backup af udvalgte belastninger. Det kan også overvejes til mikronet og industrielle energistyringsprojekter, efter at stedets kontrolstrategi er defineret. Et 265 kWh solbatteri skal dimensioneres ud fra faktiske belastnings- og generationsdata: Oplagret energi alene bestemmer ikke PCS-strømmen, backup-varigheden eller det økonomiske afkast. HSS Energy beder derfor om belastningskurver, driftstimer og den nødvendige backup-grænse, inden et forslag bekræftes.

3. Inverter Matching, inklusive et 125kW Solis eksempel

Dette kommercielle højspændingsbatteri kan evalueres med Deye-, Solis-, Afore-, Growatt-, FOX ESS- og Megarevo-udstyr. Databladet præsenterer også disse mærker som kompatible familier, men den faktiske forbindelse afhænger af den nøjagtige PCS eller invertermodel og protokolversion. For en 125kW Solis-inverter kontrollerer HSS Energy DC-batteriets rækkevidde mod 765,6-950,4V, bekræfter den tilladte batteristrøm, gennemgår CAN- eller RS485-kommunikation og gennemfører en protokoltest før produktion. Kompatibilitet på mærkeniveau behandles ikke som godkendelse for hver model.

4. Skabsbeskyttelse og termisk design

Det kommercielle og industrielle energilagringssystem bruger et integreret kabinet med aircondition og ventilatorkøling. Det medfølgende datablad specificerer IP54, mens projektleverancer kan bruge en IP55 ydre kapsling, når dette krav er skrevet ind i den bekræftede ordre. Denne sondring har betydning, fordi dørtætninger, kabelindføringer, ventilationsveje og eksternt køleudstyr alle påvirker det endelige beskyttelsesniveau. Pladsplacering, serviceafstand, omgivelsestemperatur, støv- og regneksponering bør gennemgås, før skabstegningen frigives.

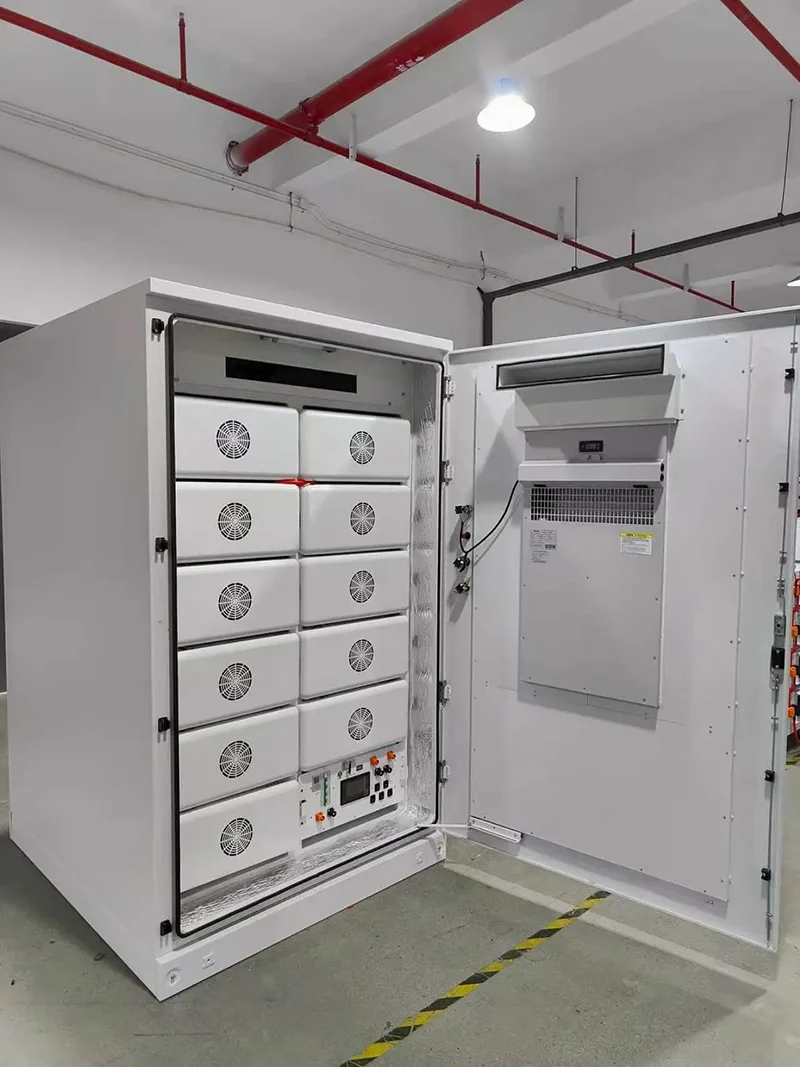

Indvendigt billede af produktionsstedet, der viser modularrangementet, controllerområdet, dørtætning og skabskøleudstyr.

5. BMS-kommunikation og Wi-Fi-overvågning

BCU'en kommunikerer gennem CAN og RS485 og indsamler driftsinformation fra modulets BMS-enheder. Dataarket viser også en indbygget Wi-Fi-overvågningsenhed udviklet med BMS-leverandøren UDAN, med kinesiske og engelske visningsmuligheder. Overvågning af tilgængelighed, app-adgang, datafelter og netværksmetode bekræftes for den bestilte konfiguration. En fysisk CAN- eller RS485-port beviser ikke i sig selv kompatibilitet med de valgte PCS, så kommunikationsfiler og testbetingelser forbliver en del af præproduktionsgennemgangen.

6. Produktion, OEM/ODM og kvalitetskontrol

Et 265kwh Ess Battery-lagersystem frigives først til produktion, efter at systemtegningen, modulantal, BCU-opsætning, kølearrangement, protokol, etiketter og leveringsdokumenter er blevet bekræftet. HSS Energy understøtter skabs-, mærknings- og projektdokumenttilpasning til kvalificerede OEM- og ODM-ordrer. Virksomheden blev etableret i 2023, og dens partnere har mere end ti års erfaring med lithiumbatterier. Flere produktionsbaser i Kina dækker ca. 12.000 m², med automatiseret montage, lasersvejsning, ældningstest og udgående inspektion brugt på tværs af batteriprojekter. Katalogkrav som f.eks. levetid og certificering holdes knyttet til deres angivne konfiguration og betingelser.

7. Emballering, forsendelse og eftersalgsoverdragelse

Databladet giver en omtrentlig systemvægt på 2.312 kg for 11-moduls kabinettet, så aflæsningsudstyr, gulvbelastning, adgangsvej og endelig placering skal kontrolleres inden afsendelse. Emballage og mærkning er forberedt til den aftalte rute, destination og transportdokumentliste. HSS Energy leverer de manuelle og projekttekniske filer, der matcher ordren. Ledningsføring, idriftsættelse, alarmer og vedligeholdelsesprocedurer opbevares i betjeningsvejledningen i stedet for at blive udvidet på produktsiden. Eftersalgskommunikation starter med serienummeret, oplysninger om stedet og en klar beskrivelse af driftstilstanden.

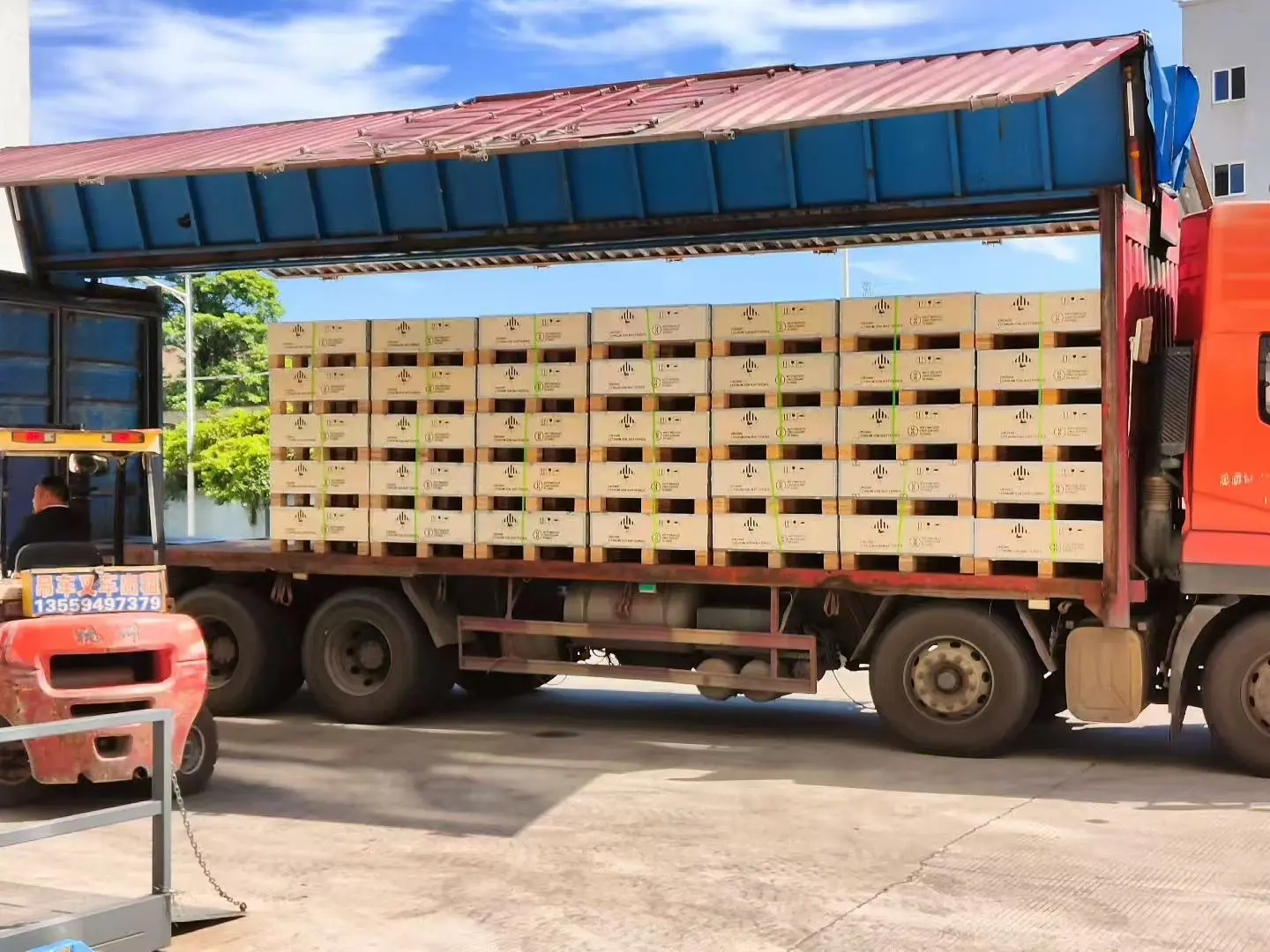

Palletiserede lithiumbatteriprodukter forberedt til forsendelse; endelig emballage og transportmærker følger destinationen og godkendt rute.

FAQ

1. Hvordan beregnes kapaciteten på 265 kWh?

Hvert modul er normeret til 76,8V 314Ah, eller cirka 24,12kWh. Elleve moduler i serie bevarer 314Ah kapacitet og producerer 844,8V nominel spænding, hvilket giver 265,27kWh nominel energi.

2. Er kabinettet IP54 eller IP55?

Det medfølgende datablad viser IP54. En IP55 projektkapsling kan leveres, når skabsdesign og beskyttelseskrav er bekræftet i tilbud og tekniske specifikationer.

3. Kan systemet fungere med en 125kW Solis inverter?

Den kan vurderes til den pågældende applikation, men den nøjagtige Solis-model skal leveres. DC spændingsområde, batteristrøm, kommunikationsprotokol og kontrollogik kontrolleres, før kompatibilitet bekræftes.

4. Er Deye, Growatt, FOX ESS og Megarevo også understøttet?

Disse mærker er opført eller identificeret som potentielle kompatible familier. Den endelige godkendelse forbliver model- og protokolspecifik.

5. Er Wi-Fi-overvågning standard?

Wi-Fi-overvågning er vist i det medfølgende datablad. Bekræft overvågningshardware, app-adgang og netværksmetode i ordrekonfigurationen.

6. Hvad skal der gives til et tilbud?

Send venligst den ønskede PCS-effekt, nøjagtige invertermodel, belastningsprofil, solenergikapacitet, stedets miljø, påkrævet IP-klassificering, mængde, destination, overholdelsesdokumentbehov og leveringsplan.

Projektforespørgsel:For et tilbud på et energiopbevaringsbatteri på 265 kWh skal du sende PCS- eller invertermærket og den nøjagtige model, måleffekt, belastningsprofil, stedets forhold, foretrukket kabinetbeskyttelsesniveau, kommunikationskrav, mængde og destination. HSS Energy vil verificere 11-modul spændingsvinduet, BCU og protokol opsætning, kølekonfiguration, leveringsdokumenter og kommercielt forslag.
