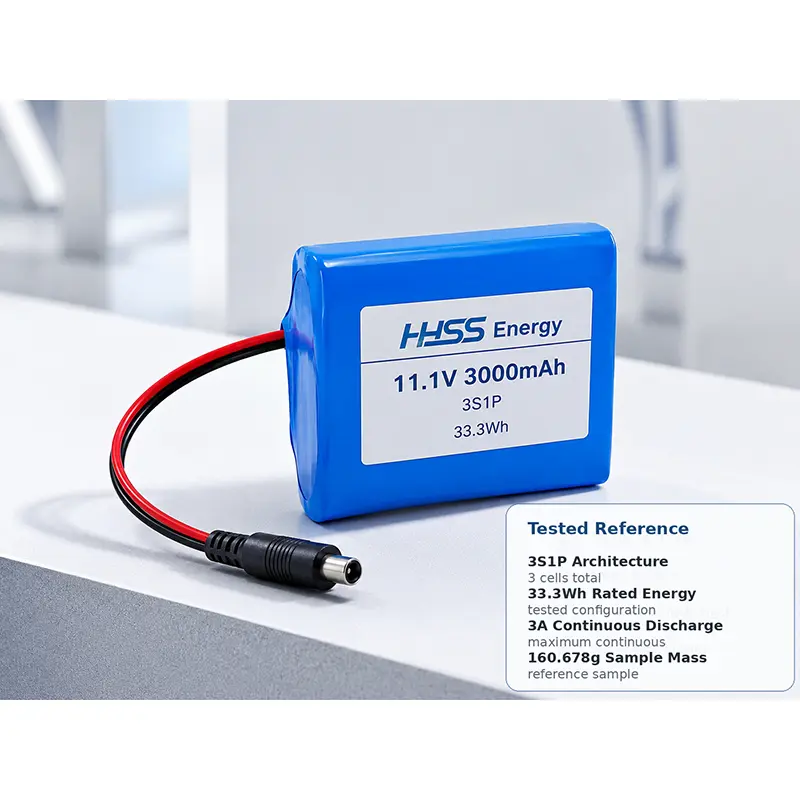

11,1V 3000mAh batteripakke

11,1V 3000mAh batteripakken fra HSS Energy-leverandøren bruger tre 18650-3000 cylindriske celler i en testet 3S1P-konfiguration til at levere 11,1V nominel spænding, 3000mAh og 33,3Wh til kompakt bærbart udstyr. Referencekonfigurationen viser en 12,6V begrænset ladningsspænding, 9,0V udladningsafskæring og op til 3A maksimal kontinuerlig opladning og afladning; stik- og kabeldetaljer forbliver enhedsspecifikke.

Tekniske specifikationer

Specifikationsnote: Værdierne ovenfor gælder for den testede referencekonfiguration. Ændringer af celle, beskyttelsesdesign, stik, kabel eller pakkestruktur kræver en ny integration og dokumentationsgennemgang.

Kompakt design til trange batterirum

Designet som et 11,1V 3000mAh batteri, prioriterer denne kompakte konfiguration batteriplads og masse frem for maksimal driftstid. Dens mindre testede konvolut er hovedårsagen til at vælge den frem for 6000mAh-alternativet.

Hvilken 11,1V-konfiguration passer til din enhed?

Tilpasning, opladning og integration

Mekanisk tilpasning før kapacitet

Den testede 69,6 × 55,2 × 19,2 mm konvolut holder denne konfiguration fokuseret på pladseffektivitet frem for maksimal lagret energi. Det kan efterlade mere intern plads til elektronik, skærme, sensorer eller kabinetfunktioner, men den færdige installation har stadig brug for plads til isolering, blyudgang, konnektorhus og kabelbøjningsradius.

Når en enhed har brug for den samme spændingsplatform i tre serier, men ikke kan acceptere et bredere parallelcellelayout, giver et 3S 3000mAh Li-ion-batteri et praktisk mekanisk udgangspunkt. Det sidste rum skal stadig kontrolleres med den rigtige konnektororientering, blyudgang og kabelbøjningsradius i stedet for batteridimensioner alene.

Elektrisk pasform og oplader-tilpasning

Opladningskompatibilitet bør følge de testede elektriske grænser: 12,6V begrænset ladespænding, 600mA standard ladestrøm, op til 3A maksimal kontinuerlig ladestrøm, 60mA slutopladningsstrøm og en 9,0V udladningsafskæring. Opladeren, beskyttelseskredsløbet og enhedens lavspændingsadfærd skal fungere som ét system.

Belastningstilpasning er lige så vigtig. I håndholdte instrumenter og bærbart kontroludstyr kan en 3000mAh 18650 batteripakke fungere godt, når normal belastning og kortvarig belastning forbliver inden for det validerede strømvindue. Motorer, varmelegemer eller højere startstrøm kan kræve en anden celle- eller beskyttelseskonfiguration.

Runtime, Application & Tradeoff

Den klareste anvendelsesretning er kompakt bærbar elektronik: overvågningsenheder, håndholdte instrumenter, bærbare kontrolterminaler og lignende produkter, hvor batterimassen påvirker anvendeligheden. En 11,1V 3000mAh lithium-ion-batteripakke er stærkest, når det er mere vigtigt at holde enheden mindre end at forlænge driftstiden med en ekstra parallel cellesti.

Kørselstid forbliver afvejningen. Med en nominel energi på 33,3 Wh lagrer pakken halvdelen af ​​energien af ​​6000mAh-alternativet, så driftstiden bør kontrolleres i forhold til driftscyklus, skærmbrug, sensorbelastning, kommunikationsmoduler og standby-perioder. For købere, der vurderer et 11,1V 3Ah Li-ion-batteri, kan denne afvejning stadig være attraktiv, når et mindre 3S1P-layout hjælper med at holde kabinettet kompakt og efterlader mere intern plads til resten af ​​enheden.

Endelig integrationsbeslutning

Hvis enheden komfortabelt kan acceptere den større 110,6 × 67,7 × 19,2 mm pakke, kan muligheden med højere kapacitet give en bedre driftsmargin. For 11,1V 3000mAh-batteripakken er minimumsstørrelse og -masse fortsat hovedårsagerne til at vælge den testede 69,6 × 55,2 × 19,2 mm-konfiguration.

Ansøgning og fysisk reference

Billedanvendelse

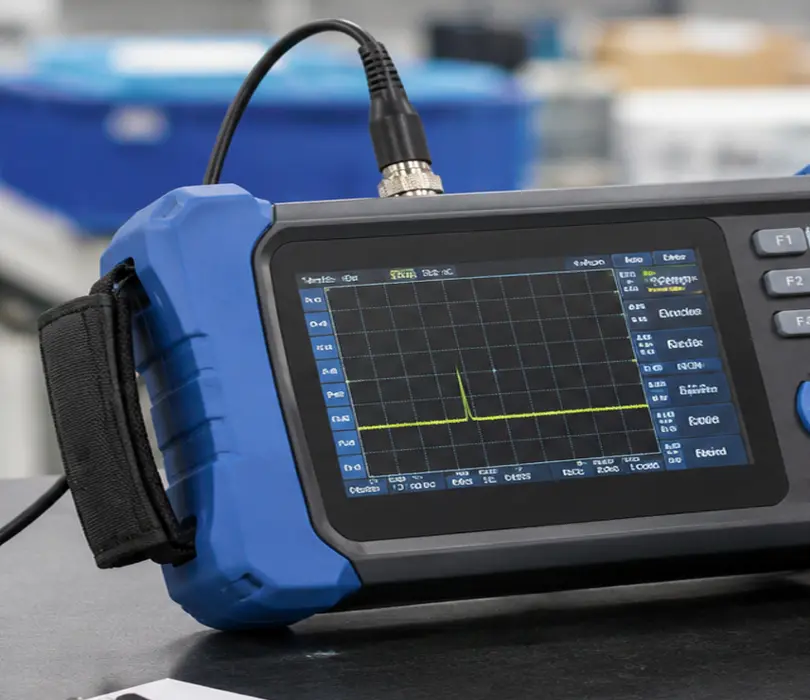

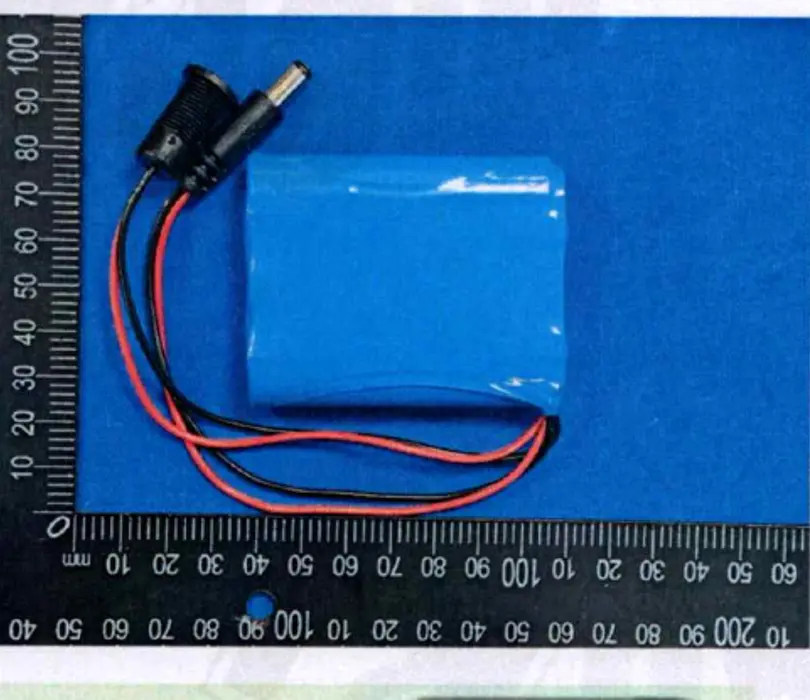

Applikationsbilledet illustrerer en kompakt 18650-pakke brugsretning for bærbart udstyr. Det testede eksempelbillede viser referencepakkens form, ledningsarrangement og stik, der er brugt i de understøttende testfiler.

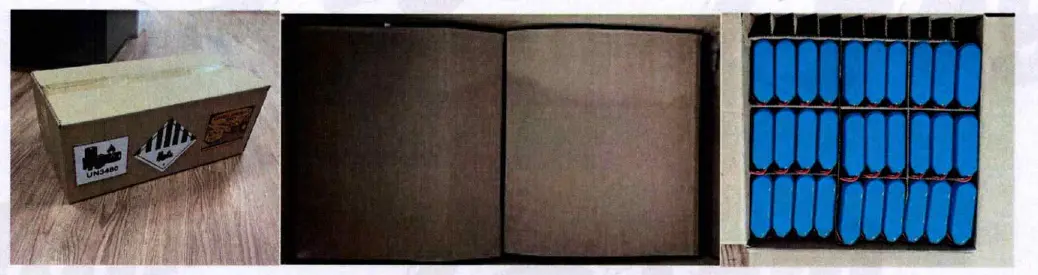

Testet emballagereference

Testet emballagereference for den dokumenterede transportkonfiguration.

Test- og transportdokumentation

Den testede 33,3Wh-pakke understøttes af de nøjagtige test- og transportfiler, som er vist nedenfor. Fuldstændige dokumenter kan leveres til projektgennemgang eller ordrebekræftelse.

Dokumentanvendelse: Disse registreringer gælder for den testede konfiguration og de dokumenterede transport-/pakningsforhold. Anvendeligheden skal bekræftes igen, hvis batteri- eller forsendelseskonfigurationen ændres.

Hurtig FAQ

Er dette et 12V batteri?

Det er en 11,1V nominel tre-serie lithium-ion-pakke. Den testede konfiguration viser en 12,6V begrænset ladningsspænding og en 9,0V udladningsafskæring.

Hvad betyder 3A-vurderingen?

Den testede konfiguration angiver 3000mA som den maksimale kontinuerlige ladestrøm og 3000mA som den maksimale kontinuerlige afladningsstrøm. Der påstås ikke højere spidsstrømsværdier her.

Kan stik og kabel ændres?

For en brugerdefineret batteripakke skal stiktype, polaritet, kabellængde og udgangsretning bekræftes i forhold til den endelige enhed.

Hvilken dokumentation er tilgængelig?

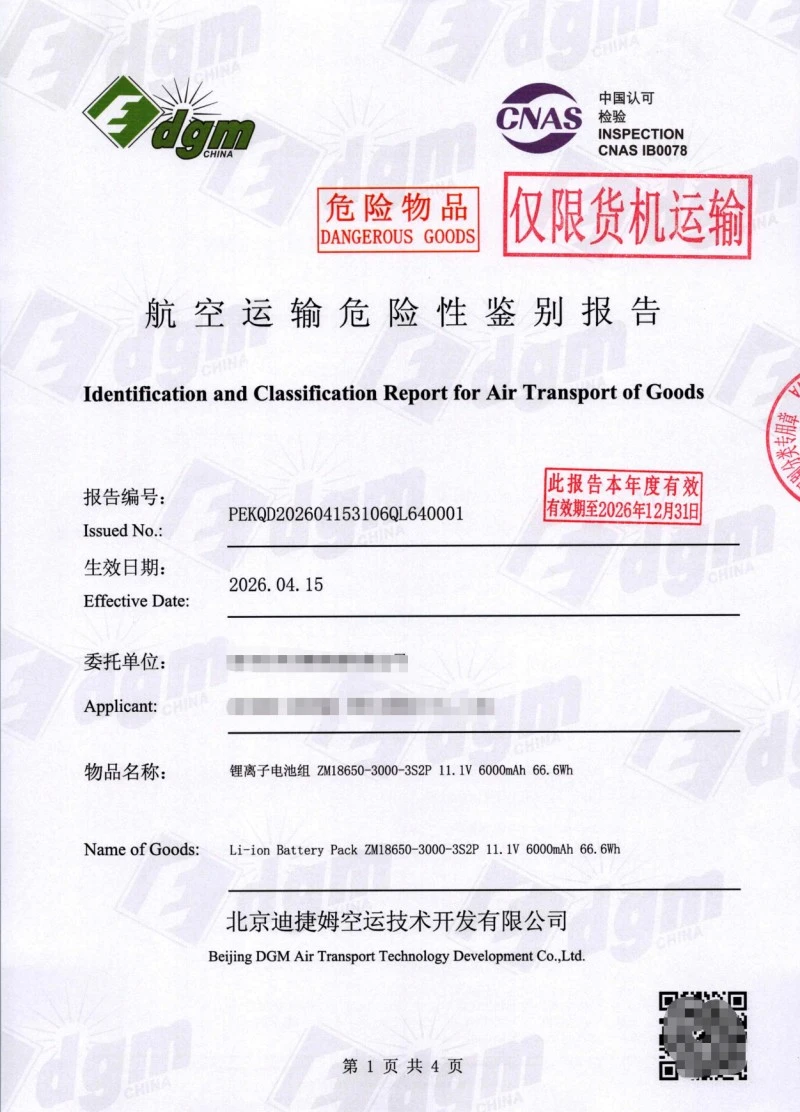

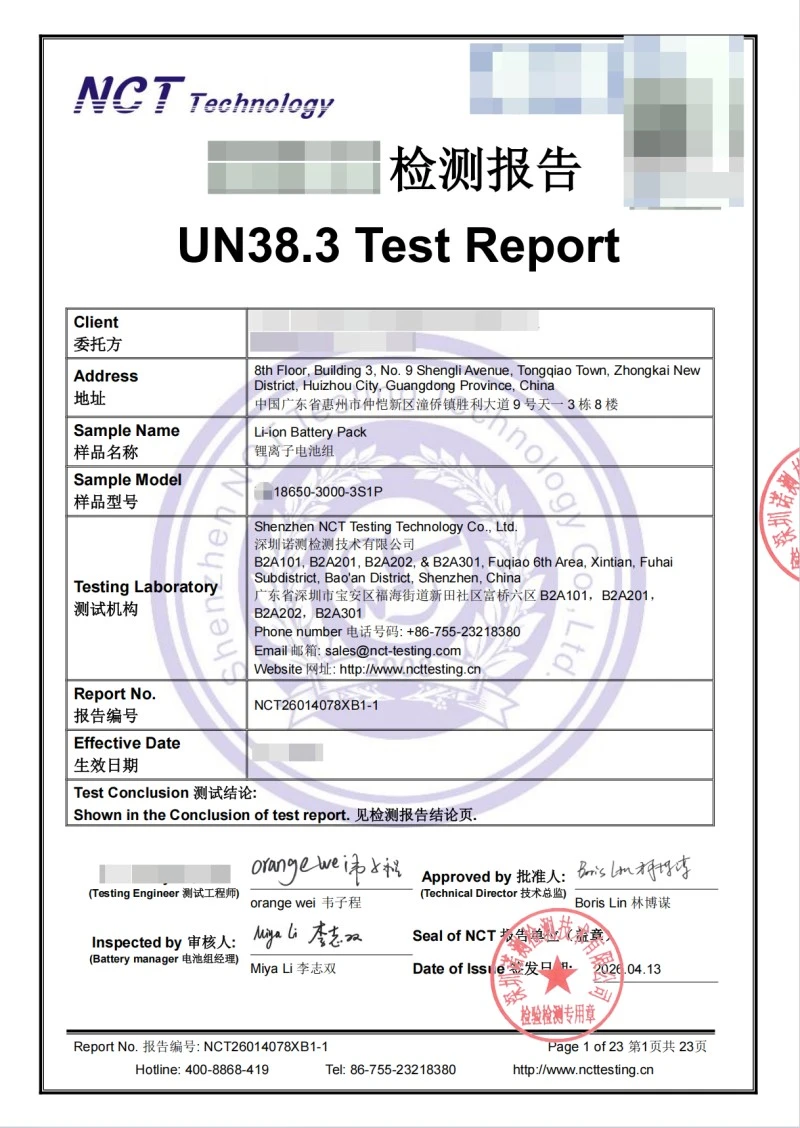

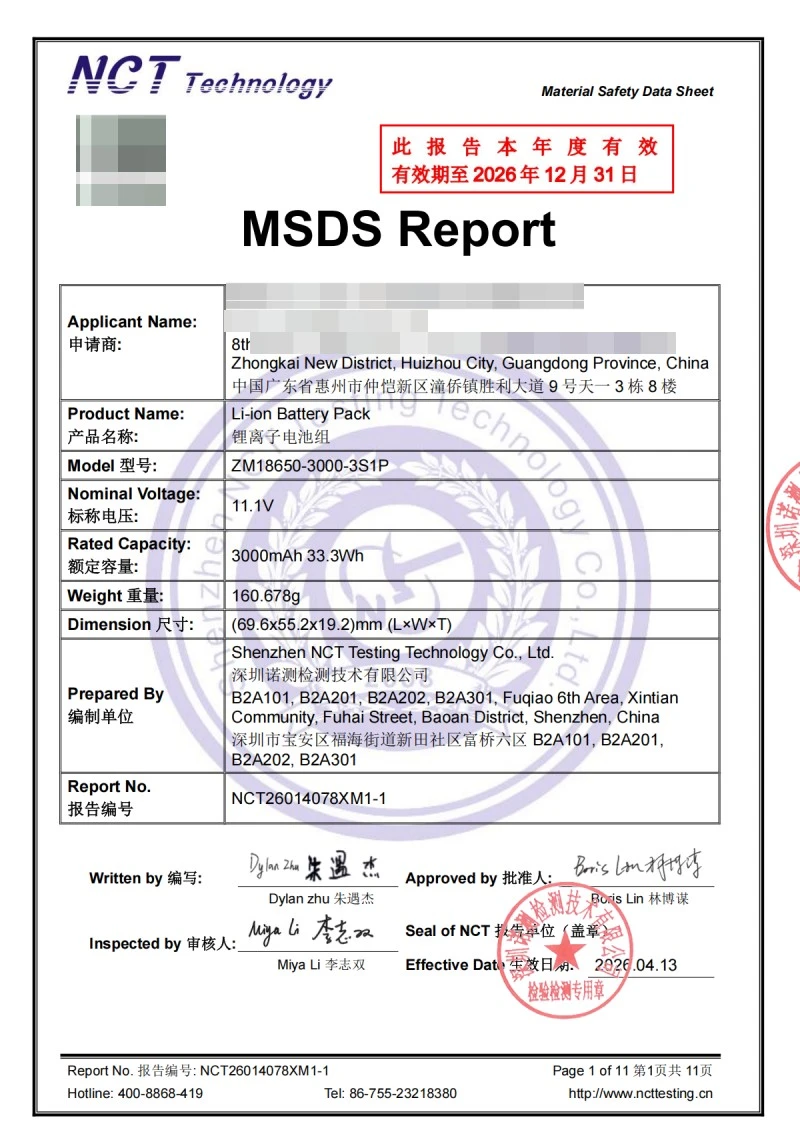

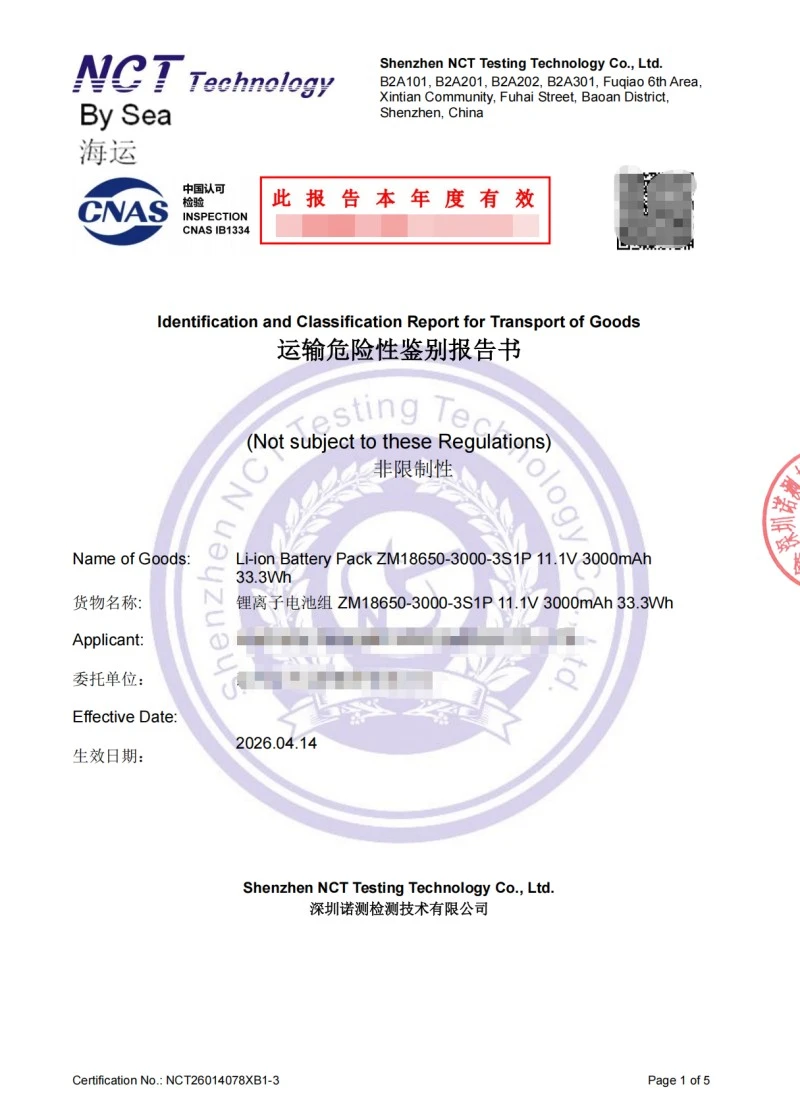

UN38.3-, MSDS-, søtransport-, lufttransport- og emballagetestregistreringer er tilgængelige for den testede 11,1V 3000mAh batteripakkekonfiguration.

Hvornår passer 6000mAh-versionen bedre?

Vælg 6000mAh 3S2P-konfigurationen, når længere driftstid, 66,6Wh energi og op til 6A kontinuerlig afladning betyder mere end minimum batteristørrelse og -masse, og enheden kan acceptere den større 110,6 × 67,7 × 19,2 mm pakke.

Oplysninger, der skal bekræftes før endelig integration

· Enhed/applikation og driftsspænding

· Normal strøm og start-/transientstrøm

· Påkrævet køretid

· Tilgængelig batteriplads og vægtgrænse

· Opladerudgang og opladningsmetode

· Konnektorfoto/-type, polaritet og kabellængde
