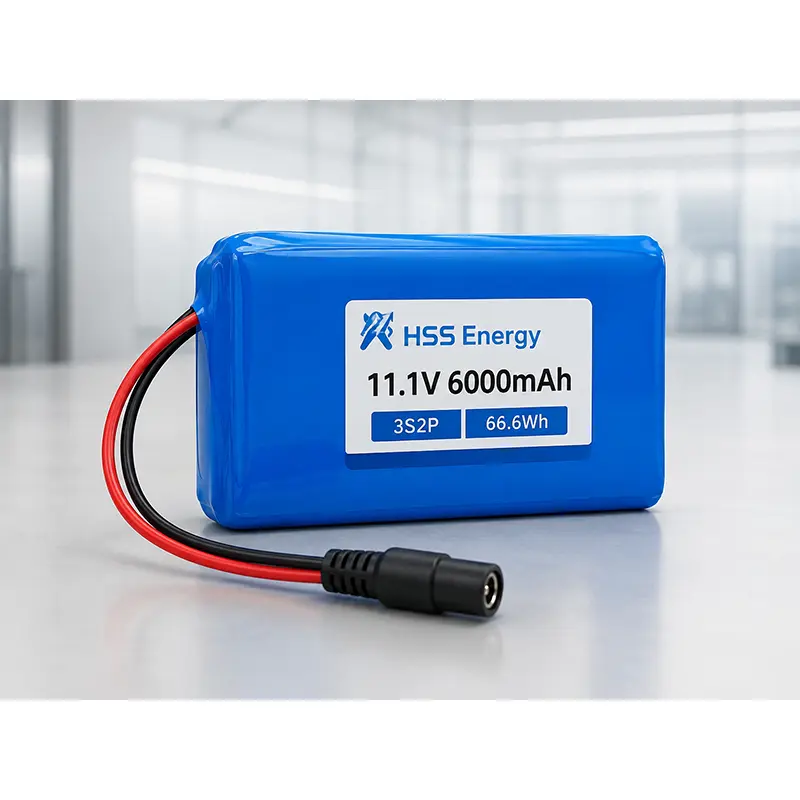

11,1V 6000mAh batteripakke

For bærbart udstyr, der prioriterer køretid over minimumspakkestørrelse, er HSS Energy-fabrikkens China 11,1V 6000mAh Battery Pack en testet 3S2P-platform bygget af seks ZM18650-3000-celler. Dens 66,6Wh referencekonfiguration understøtter op til 6A maksimal kontinuerlig opladning og afladning, mens oplader, stik, kabel og mekanisk pasform forbliver enhedsspecifik.

Tekniske specifikationer

Specifikationsnote: Værdierne ovenfor gælder for den testede referencekonfiguration. Ændringer af celle, beskyttelsesdesign, stik, kabel eller pakkestruktur kræver en ny integration og dokumentationsgennemgang.

Mere Runtime på den samme 11.1V-platform

Denne konfiguration er designet omkring et 11,1V 6000mAh-batteri og prioriterer længere driftstid og aktuel frihøjde frem for minimumsstørrelse og -masse. 3S2P-strukturen passer bedre, når enheden kan acceptere den større testede referencekonvolut, og den ekstra lagrede energi giver meningsfuld driftstidsværdi.

Hvilken 11,1V-konfiguration passer til din enhed?

Tilpasning, opladning og integration

Runtime vs. installationsplads

3S2P-strukturen bevarer den samme tre-serie spændingsarkitektur, mens den tilføjer en anden parallel cellesti. Det fordobler den nominelle kapacitet og energi sammenlignet med den kompakte version, men det øger også referenceindhyllingen til 110,6 × 67,7 × 19,2 mm og prøvemassen til 305,93 g, så indelukket plads bør bekræftes tidligt.

For udstyr, der allerede er designet omkring den samme 11,1V-arkitektur, kan en 3S2P 6000mAh Li-ion-batteripakke forøge arbejdstiden uden at tvinge et omdesign af højere spændingssystem. Fordelen er størst, når enheden har nok internt areal til den bredere pakke og ellers ville have brug for hyppig opladning eller batteriskift.

Elektrisk pasform & nuværende frihøjde

Den testede konfiguration viser 1200mA standard opladnings- og afladningsstrøm, 6A maksimal kontinuerlig lade- og afladningsstrøm, 120mA slutopladningsstrøm og en 9,0V afladningsafskæring. Opladerudgang, beskyttelsesindstillinger og kabelmåler bør gennemgås sammen, fordi højere kapacitet ikke gør alle eksisterende opladere kompatible.

I udstyr med længere aktive perioder giver en 6Ah 18650 batteripakke mere driftsmargin og et højere valideret kontinuert strømloft end det kompakte alternativ. Fordelen gælder kun, når faktisk belastning og opstartsbehov holder sig inden for de testede grænser; der hævdes ikke noget særskilt højere spidsstrømstal.

Applikationsretning og energiafvejning

Bærbart inspektionsudstyr, mobile overvågningsterminaler og feltinstrumenter er den klareste anvendelsesretning, fordi disse produkter ofte har brug for længere sessioner væk fra en oplader. Et 11,1V 6Ah lithium-ion-batteri kan understøtte længere feltsessioner gennem 66,6Wh energireserven, forudsat at kabinettet kan acceptere det bredere fodaftryk og højere masse.

Valget bør derfor følge den komplette driftsprofil frem for Ah alene. Denne 3S2P-konfiguration kan forbedre arbejdstiden i marken, men alligevel kan et mindre håndholdt kabinet eller stærkt vægtfølsomt produkt stadig favorisere 3000mAh-alternativet, selvom den nominelle systemspænding er den samme.

Endelig integrationsbeslutning

Mekaniske tegninger skal bekræfte konnektorfrigang, kabeludgang, monteringstryk og serviceadgang, før designet fryses. For købere, der sammenligner et 11,1V 6000mAh genopladeligt batteri, giver den testede 110,6 × 67,7 × 19,2 mm envelope, 66,6Wh energi og 6A kontinuerlig strømkapacitet en stærkere driftsmargin, når udstyret kan rumme den større pakke.

Længerevarende applikation og fysisk reference

Billedanvendelse

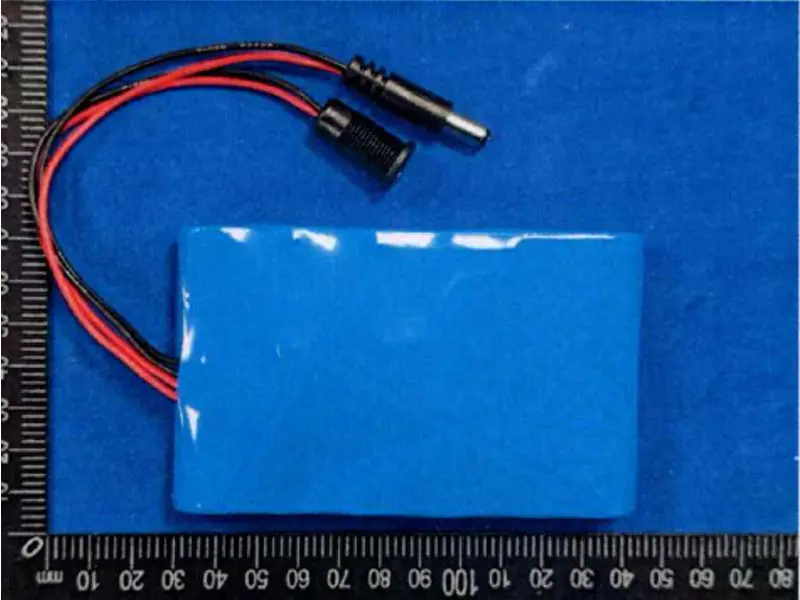

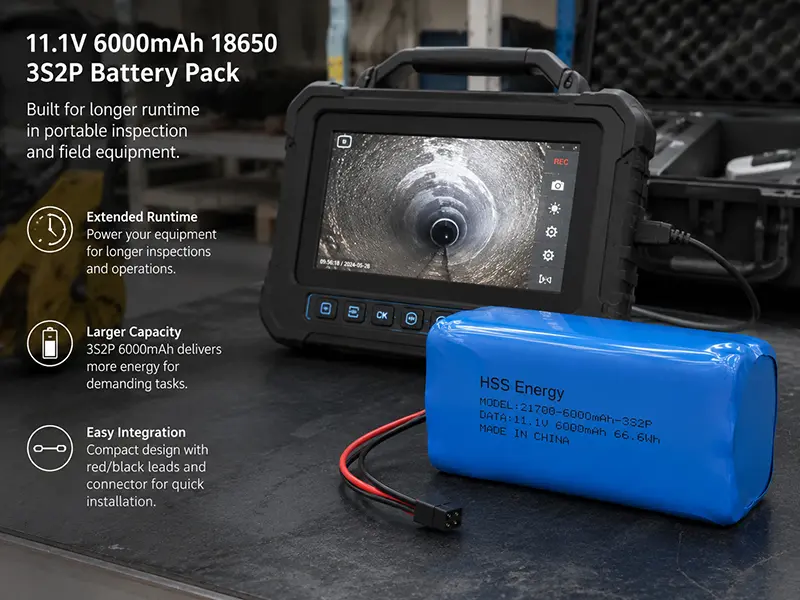

Applikationsbilledet illustrerer en brugsretning for bærbart udstyr med længere køretid til feltsessioner væk fra en oplader. Det testede eksempelbillede viser referencepakkens form, ledningsarrangement og stik, der er brugt i de understøttende testfiler.

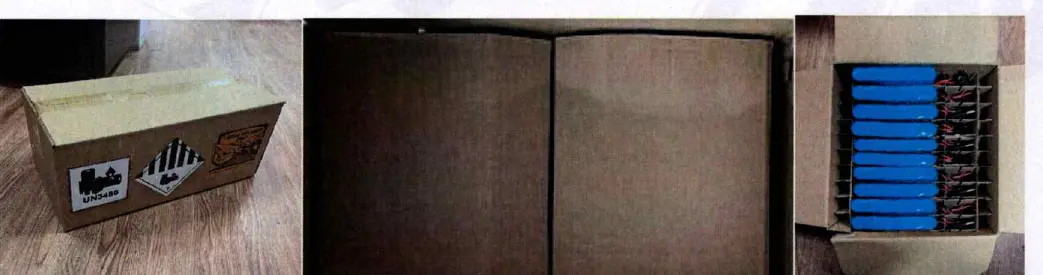

Testet emballagereference

Testet emballagereference for den dokumenterede transportkonfiguration.

Test- og transportdokumentation

Den testede 66,6Wh-pakke understøttes af de nøjagtige test- og transportfiler, som er vist nedenfor. Fuldstændige dokumenter kan leveres til projektgennemgang eller ordrebekræftelse.

Dokumentanvendelse: Disse registreringer gælder for den testede konfiguration og de dokumenterede transport-/pakningsforhold. Anvendeligheden skal bekræftes igen, hvis batteri- eller forsendelseskonfigurationen ændres.

Hurtig FAQ

Hvorfor vælge 6000mAh-konfigurationen?

Den fordobler den nominelle kapacitet og energi til 6000mAh / 66,6Wh og hæver maksimal kontinuerlig afladning til 6A, men den kræver også mere installationsplads og tilføjer masse.

Er 6A en spidsstrømværdi?

Nej. Den testede konfiguration angiver 6000mA som den maksimale kontinuerlige ladestrøm og 6000mA som den maksimale kontinuerlige afladningsstrøm. Der hævdes ingen højere spidsstrømsværdi.

Kan den erstatte 3000mAh-versionen i samme rum?

Ikke automatisk. Den testede referencestørrelse er 110,6 × 67,7 × 19,2 mm sammenlignet med 69,6 × 55,2 × 19,2 mm for den kompakte version.

Hvilken dokumentation er tilgængelig?

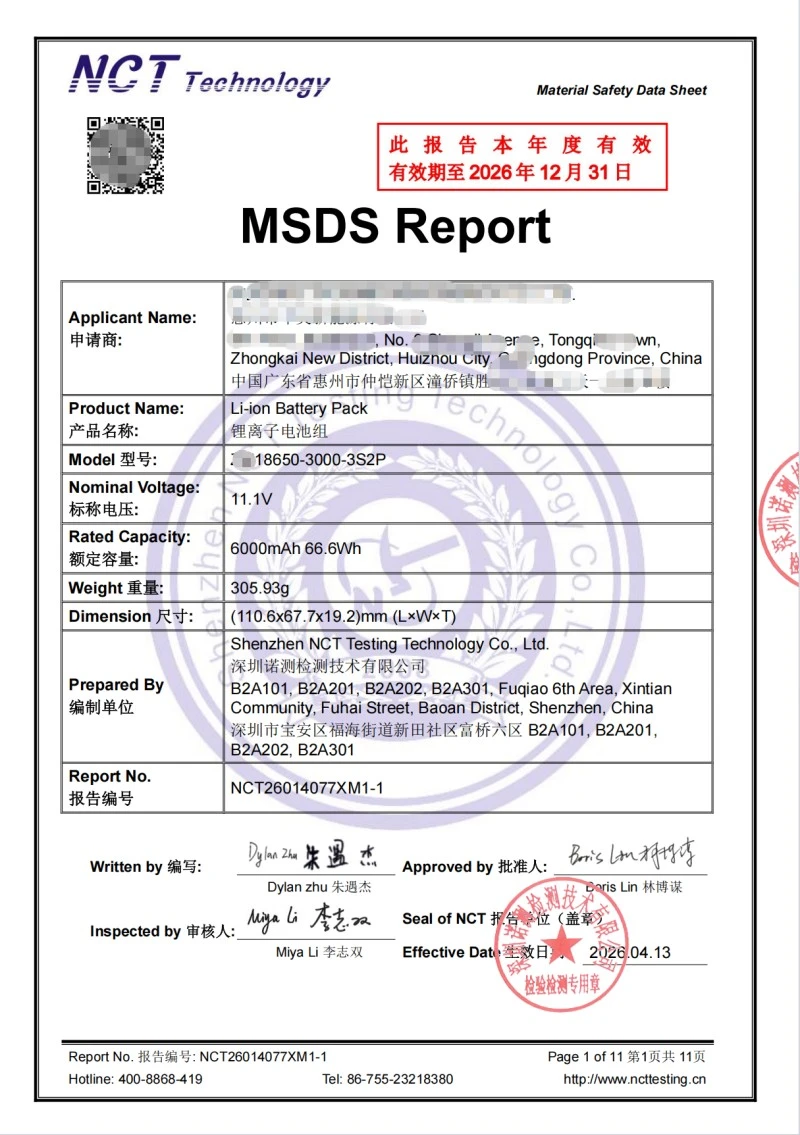

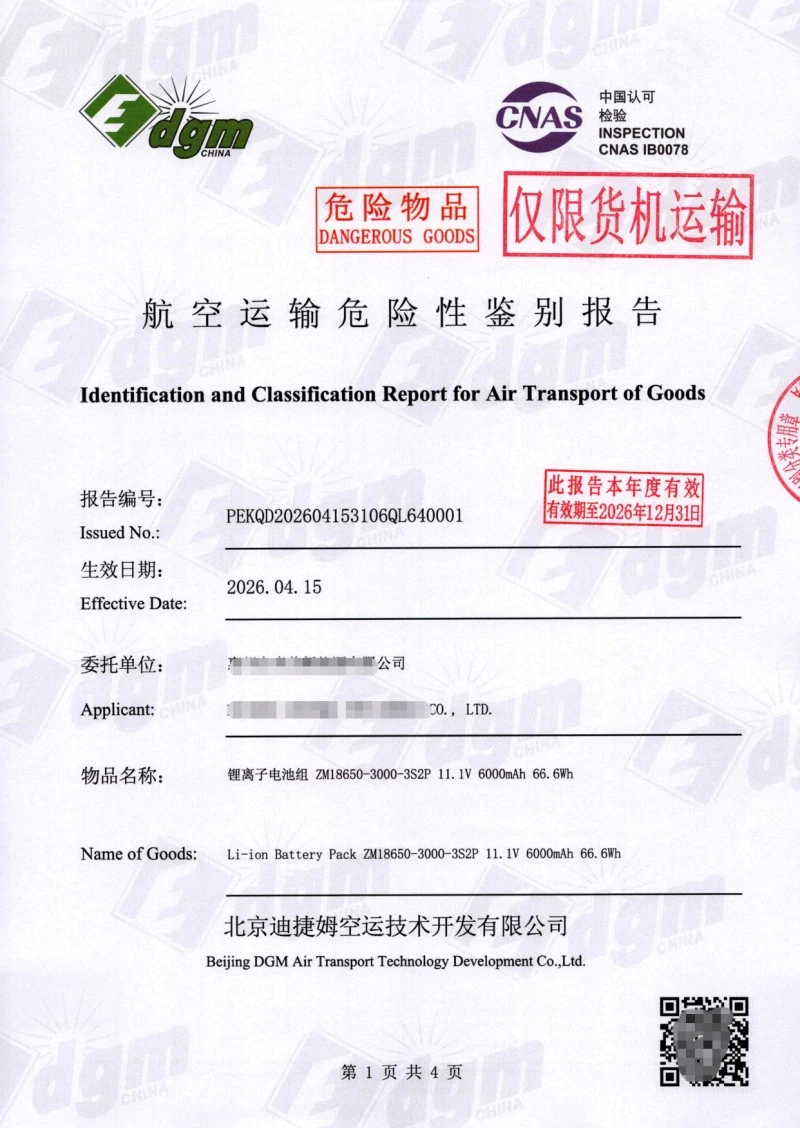

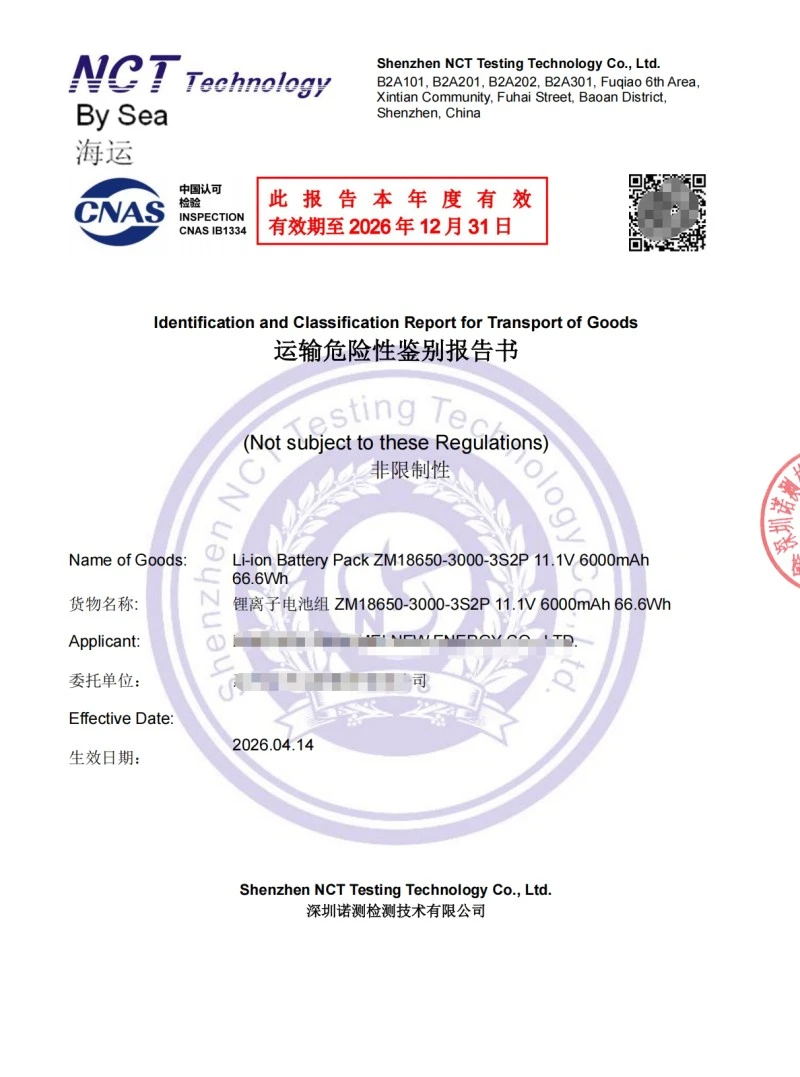

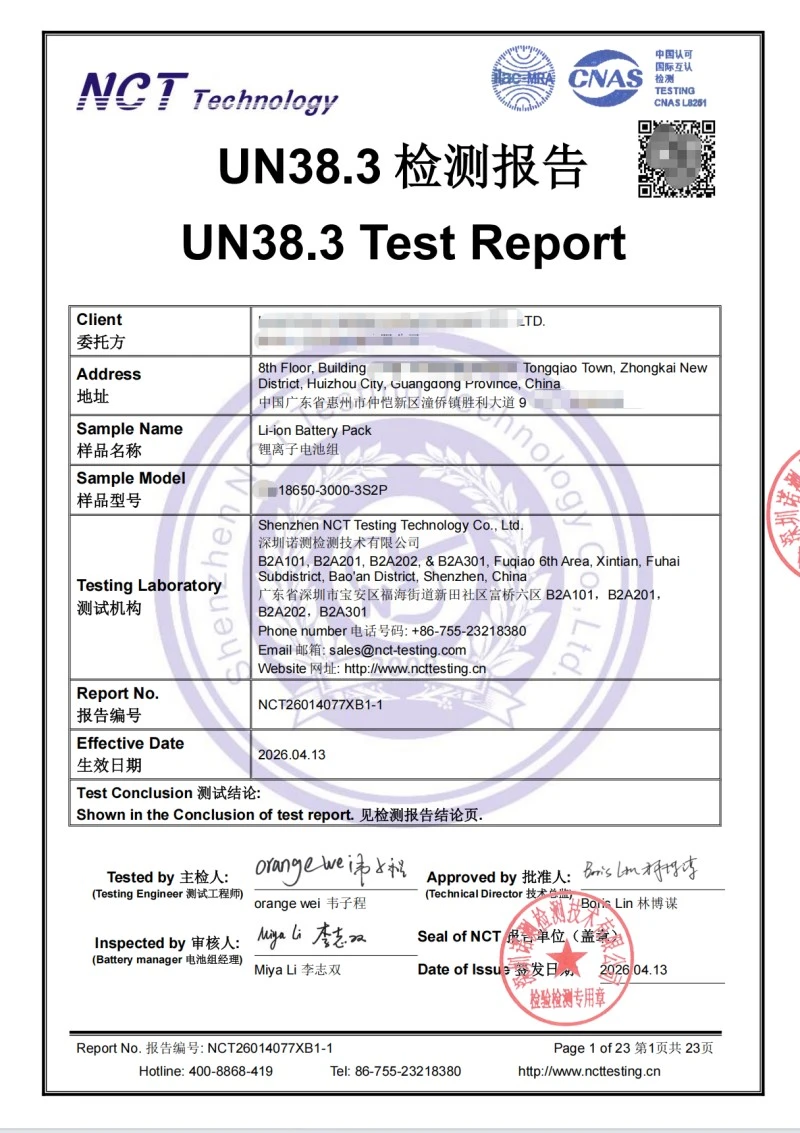

UN38.3-, MSDS-, søtransport-, lufttransport- og emballagetestregistreringer er tilgængelige for den testede 11,1V 6000mAh batteripakkekonfiguration.

Kan stik og kabel ændres?

For en brugerdefineret batteripakke skal stiktype, polaritet, kabellængde og udgangsretning bekræftes i forhold til den endelige enhed.

Oplysninger, der skal bekræftes før endelig integration

· Enhed/applikation og driftsspænding

· Normal strøm og start-/transientstrøm

· Påkrævet køretid

· Tilgængelig batteriplads og vægtgrænse

· Opladerudgang og opladningsmetode

· Konnektorfoto/-type, polaritet og kabellængde
