6S 22000mAh UAV-batteri

6S 22000mAh UAV-batteriet fra HSS Energy er placeret som den smalle envelope, højenergibro SKU inden for den nuværende HSS 6S-familie. Dens nominelle energi på 488,4 Wh er 133,2 Wh over 16Ah-platformen, mens den færdige masse øges med cirka 140 g og pakkebredden øges fra 50 mm til 55 mm; tykkelse og højde forbliver i samme 78 x 195 mm klasse.

Tallet på 350Wh/kg gælder for den enkelte celleplatform. Brug af 488,4Wh nominel pakkeenergi og ca. 1,62 kg færdigpakkemasse giver ca. 301Wh/kg som en beregnet komplet pakkereference. Denne skelnen holdes eksplicit, så flydesignere kan evaluere energi, masse, vedvarende strøm og installationsplads uden at forveksle værdier på celleniveau og pakkeniveau.

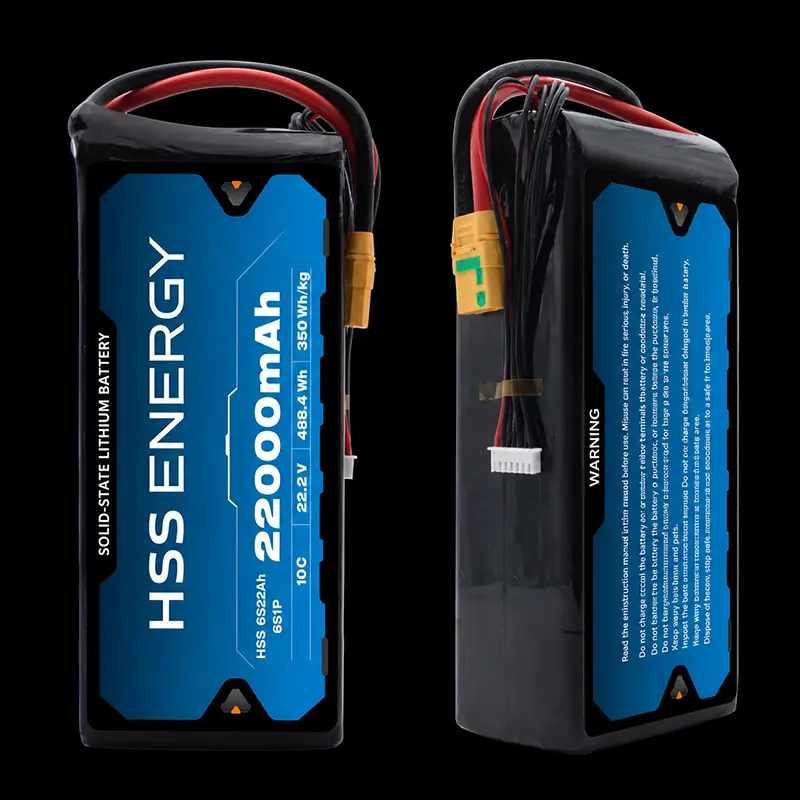

HSS Energy HSS 6S22Ah produktvisninger foran og fra siden.

Produktspecifikationer

Faktiske cyklus-levetid-resultater varierer med opladning og afladningshastighed, afladningsdybde, temperatur, opbevaringspraksis og det valgte end-of-life-kriterium. Brug acceptbetingelserne, der er defineret for den godkendte HSS 6S22Ah-konfiguration.

Power and Balance Interface Reference

22Ah-rollen i HSS 6S produktmatrix

6s 22000mAh-dronebatteriet er ikke placeret som en mindre kopi af 30Ah-modellen eller en større kopi af 16Ah-modellen. Dens rolle er at give købere en mellemkapacitets 6S-mulighed, der øger den installerede energi, samtidig med at pakken holdes inden for en smal 55 mm bredde. Tabellen nedenfor er HSS-udvælgelsesvejledning til produktfamiliescreening, ikke en automatisk erklæring om flykompatibilitet.

Hvorfor 22Ah slot betyder noget: Sammenlignet med HSS 6S16Ah stiger den nominelle energi med 37,5 %, mens den omtrentlige pakkemasse øges med omkring 9,5 % og bredden med 5 mm. Sammenlignet med HSS 6S30Ah er 22Ah-pakken cirka 430 g lettere og 13 mm smallere, mens 30Ah-platformen tilbyder mere installeret energi og højere kontinuerlig strøm. Dette skaber et klart udvælgelsestrin, før du går ind i større 30Ah / 40Ah arkitekturer. Denne positionering gør HSS 6S22Ah til et UAV-batteri med høj energitæthed for hold, der har brug for et klart trin over 16Ah uden at gå direkte til den bredere 30Ah-klasse.

Smal-envelope-integration: energi, bredde og strøm

For et 22,2V 22Ah dronebatteri skal flyets pasform afskærmes fra hele pakken udad: 55 x 78 x 195 mm kuvert, ca. 1620 g masse, kabeludgang, stikadgang, fastholdelse og tyngdepunktsplacering. 22Ah-platformen holder den samme 78 mm tykkelse og 195 mm højdeklasse som HSS 6S16Ah, mens den kun tilføjer 5 mm nominel bredde.

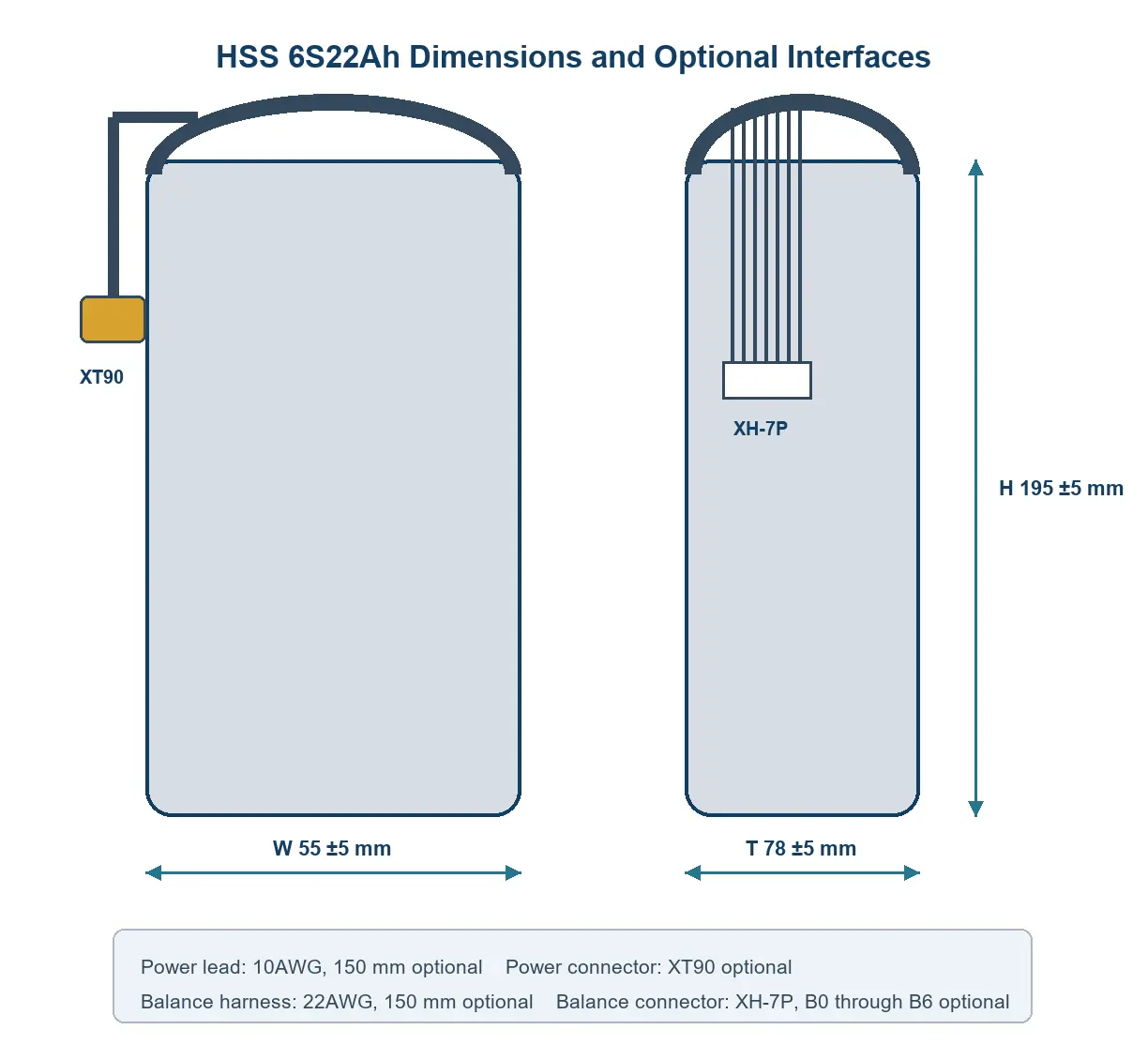

HSS 6S22Ah dimensionel og valgfri grænsefladereference.

Hvem bør evaluere denne 22Ah-platform?

For købere, der sammenligner et 6S solid state-batteri inden for HSS 6S-familien, er denne SKU stærkest, når designspørgsmålet ikke blot er maksimal kapacitet. Den er beregnet til evaluering på projektniveau, hvor en medium brugerdefineret multirotor eller professionel observations-/kameraplatform har brug for mere nominel energi end den kompakte 16Ah-klasse, men stadig nyder godt af en smallere og lettere pakke end 30Ah/40Ah-alternativerne.

Flydata skal bekræftes før prøvetagning

Angiv nominel og maksimal flyspænding, målt gennemsnitsstrøm, spidsstrøm og varighed, tegning af batterirum, maksimal batterimasse, tyngdepunktsbegrænsning, stik, kabelretning, opladerprofil, driftstemperatur og prøvemængde. HSS Energy bruger disse input til at bestemme, om 22Ah-konfigurationen skal fortsætte til prøveevaluering, eller om en anden 6S matrixposition er mere passende.

Når en anden HSS-matrixposition kan være bedre

Standardiseret produktionsværksted og processynlighed

Gentag produktion for et 22,2V 22000mAh UAV-batteri er ikke kun en specifikationsbeslutning; OEM-købere har også brug for tillid til produktionsorganisation og processynlighed. HSS Energy bruger organiserede produktionsområder og dedikeret batteribearbejdningsudstyr til at understøtte celle-/pakkefremstillingsworkflow, under-processtyring og prøve-til-produktion overdragelse. Præcise procesindstillinger og modelspecifikke acceptkriterier er defineret for den godkendte konfiguration.

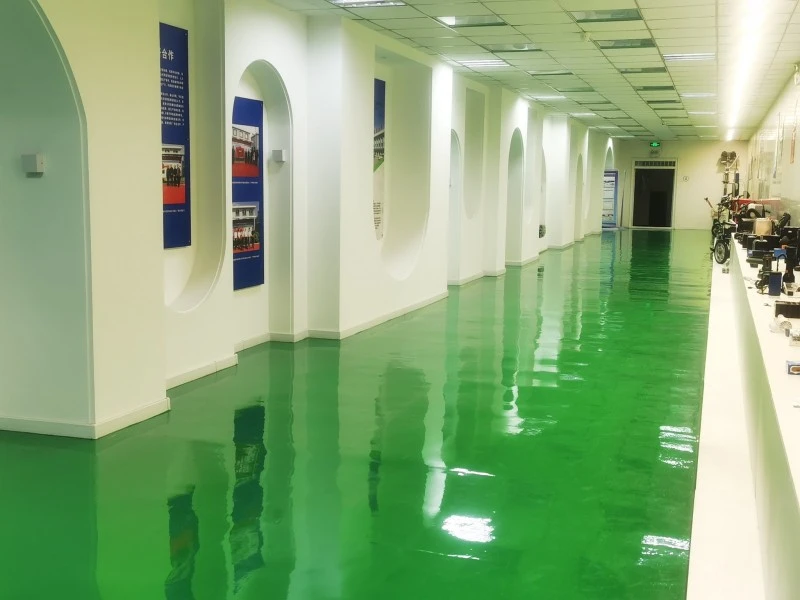

Organiseret produktionsområde brugt som bevis for værkstedsmiljø.

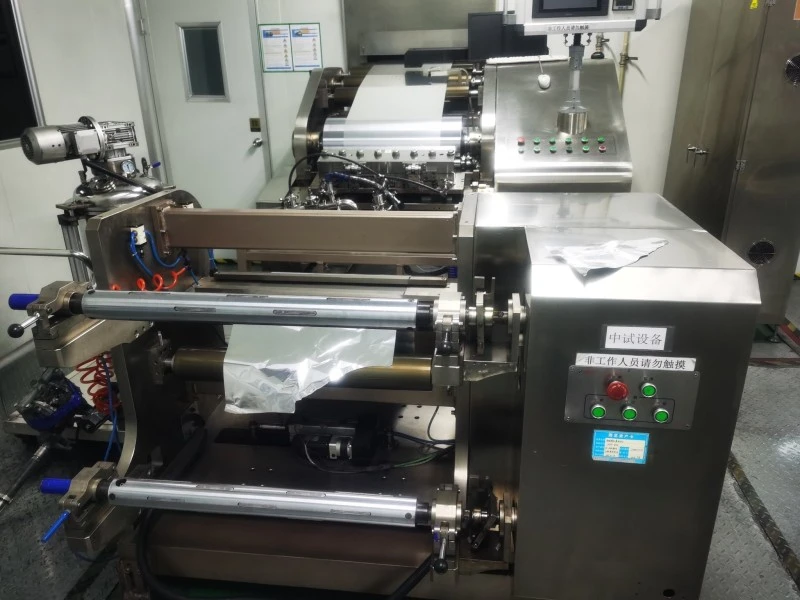

Arkbehandlingsudstyr inden for batteriproduktionens arbejdsgang.

Fra 6S-udvalg til godkendt produktionskonfiguration

HSS 6S22Ah frigives gennem en teknisk gennemgang snarere end ved kapacitetsmærke alene. Udvælgelsesprocessen holder elektriske grænser, mekaniske grænseflader og prøveaccept på linje før volumenproduktion.

Denne proces hjælper købere med at sammenligne 16Ah / 22Ah / 30Ah / 40Ah-familien på en fælles teknisk basis, mens hver bestilt pakke holdes bundet til sin egen godkendte tegning, kabelarrangement og driftsgrænser.

Ofte stillede spørgsmål

Hvad er hovedrollen for HSS 6S22Ah i produktmatrixen?

Det er den mellemkapacitet højenergi 6S mulighed mellem den kompakte 16Ah platform og de større 30Ah / 40Ah klasser. Udvælgelsesrollen er baseret på verificerede energi-, masse-, strøm- og mekaniske envelope-forskelle; den endelige flykompatibilitet kræver stadig ingeniørgennemgang.

Beskriver 350Wh/kg den færdige batteripakke?

nr. 350Wh/kg er den individuelle celles energitæthedsværdi. Baseret på 488,4 Wh nominel energi og cirka 1,62 kg færdigpakkemasse, er den beregnede komplette pakkereference omkring 301Wh/kg.

Er 220A den kontinuerlige afladningsklassificering?

Nej. Kontinuerlig afladning er 66A ved 3C. 220A-værdien er 10C maksimal afladningsklassificering, og dens gældende varighed afhænger af den godkendte konfiguration og driftsbetingelser.

Hvilke opladningsindstillinger er angivet?

Maksimal ladestrøm er 11A ved 0,5C med et 25,5V ladestop. Brug opladerprofilen og balancetilslutningen godkendt til den bestilte 6S-konfiguration.

Kan XT90, kabellængde eller kabelretning tilpasses?

Referencekonfigurationen inkluderer et valgfrit XT90-strømstik og 10AWG 150 mm strømledning. Stik, kabellængde, polaritet og udgangsretning kan ses og fryses på den godkendte ordretegning.

Er dette en drop-in-erstatning for et proprietært smart UAV-batteri?

Ikke automatisk. Et proprietært fly kan kræve kommunikations-, låsnings-, overvågnings-, kabinet- eller opladningsfunktioner ud over spænding og kapacitet. Giv flyets batterigrænseflade og opladerdetaljer for kompatibilitetsgennemgang.

Hvad skal jeg sende for et tilbud?

Send flymodellen eller projekttypen, spændingsområde, gennemsnits- og spidsstrøm, spidsvarighed, tegning af batterirum, maksimal batterimasse, stik, oplader, driftstemperatur, prøvemængde og destination.

Flyt fra produktmatrix til prøve

Send HSS Energy dine flybehov og tegning af batterirum. Vi vil gennemgå, om HSS 6S22Ah er den passende matrixposition, og forberede de nødvendige konfigurationsdetaljer til prøveudtagning og tilbud.
