8S 40000mAh Solid State UAV-batteri

HSS Energy 8S 40Ah solid-state platformen er beregnet til UAV-projekter, der har brug for et defineret 29,6V elektrisk vindue og en større installeret energiklasse end kompakte 8S-pakker. Den medfølgende specifikation sætter ladningsloftet til 34,0V, udladningsafskæringen ved 20,0V, kontinuerlig afladning ved 80,0A og maksimal afladning ved 280A. Disse er specifikationer på pakkeniveau til systemgennemgang; flyets output afhænger stadig af fremdriftsbelastningen, strømvejen, termiske forhold og godkendt grænseflade.

Tekniske specifikationer

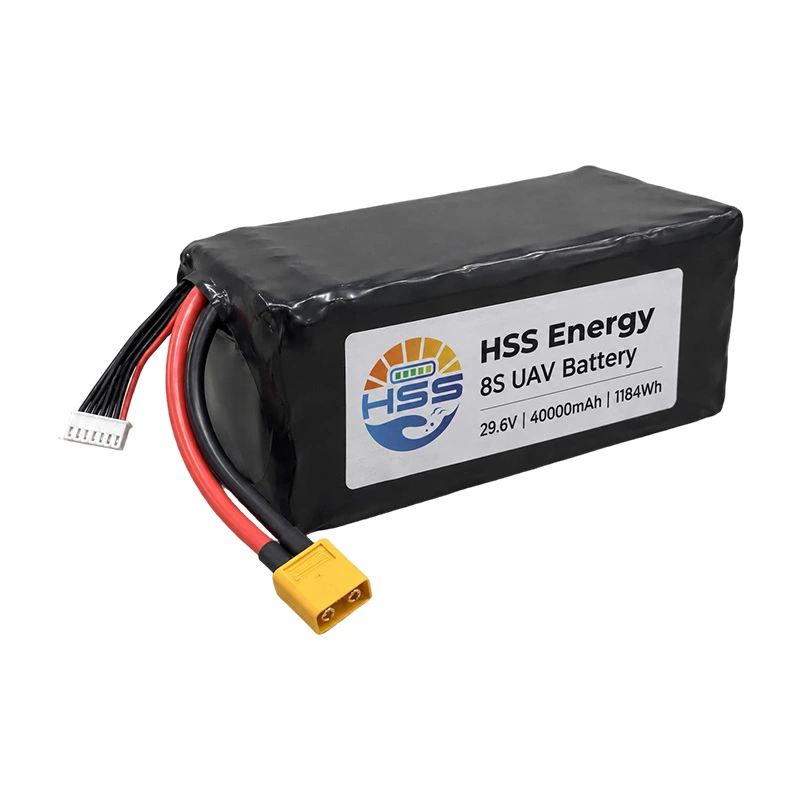

Produktvisualisering - sort varmekrympende referencekonfiguration

Energi- og produktrolle

8S 40Ah-positionen er beregnet til flyprogrammer, der har brug for en 29,6V platform og en beregnet 1184Wh nominel energiinput. Den større færdige masse og 93 x 90 x 205 mm kuvert skal vurderes sammen med nyttelast, tyngdepunkt, tilbageholdelse og fjernelsesvejen. 400Wh/kg værdien tilhører den enkelte celle. Brug af 1184Wh og cirka 3,2 kg giver en beregnet komplet pakkereference på cirka 370Wh/kg; dette er en pakkeberegning, ikke en erstatning for den leverede celleværdi.

29,6V 40000mAh Solid State UAV-batteriet evalueres af det medfølgende elektriske vindue, færdig masse og flybås passer som én konfiguration snarere end efter kapacitet alene.

8S 40000mAh dronebatteriet bør derfor sammenlignes med spændingsaccept, brugbar energi, masse, strømvej og pladstilpasning i stedet for efter kapacitet alene. Produktsiden konverterer ikke den nominelle energi til flyvetid; flykraft, nyttelast, reservepolitik, fremdriftseffektivitet og vejr forbliver projektinput.

Spændings-, ladnings- og strømgrænser

29,6V 40Ah dronebatteriet har en specificeret 34,0V ladeafskæring og en 20,0V afladningsafskæring. Bekræft flyets strømfordeling, controller, flyelektronik og opladerprofil mod dette fuldspændingsvindue. Maksimal ladestrøm er 20,0A ved 0,5C. Kontinuerlig afladning er 80,0A ved 2C, mens 280A ved 7C er en maksimal afladningsspecifikation; ingen af ​​figurerne alene definerer acceptabel strøm til hele flyet.

Kabelmåler, stikkontaktmodstand, bøjningsradius, temperaturstigning, køling og driftscyklus påvirker alle den installerede strømvej. Peak varighed er ikke angivet i specifikationen og er ikke tilføjet her. Den godkendte konfiguration bør angive de gældende maksimale strømforhold før en flyve- eller jordprøve.

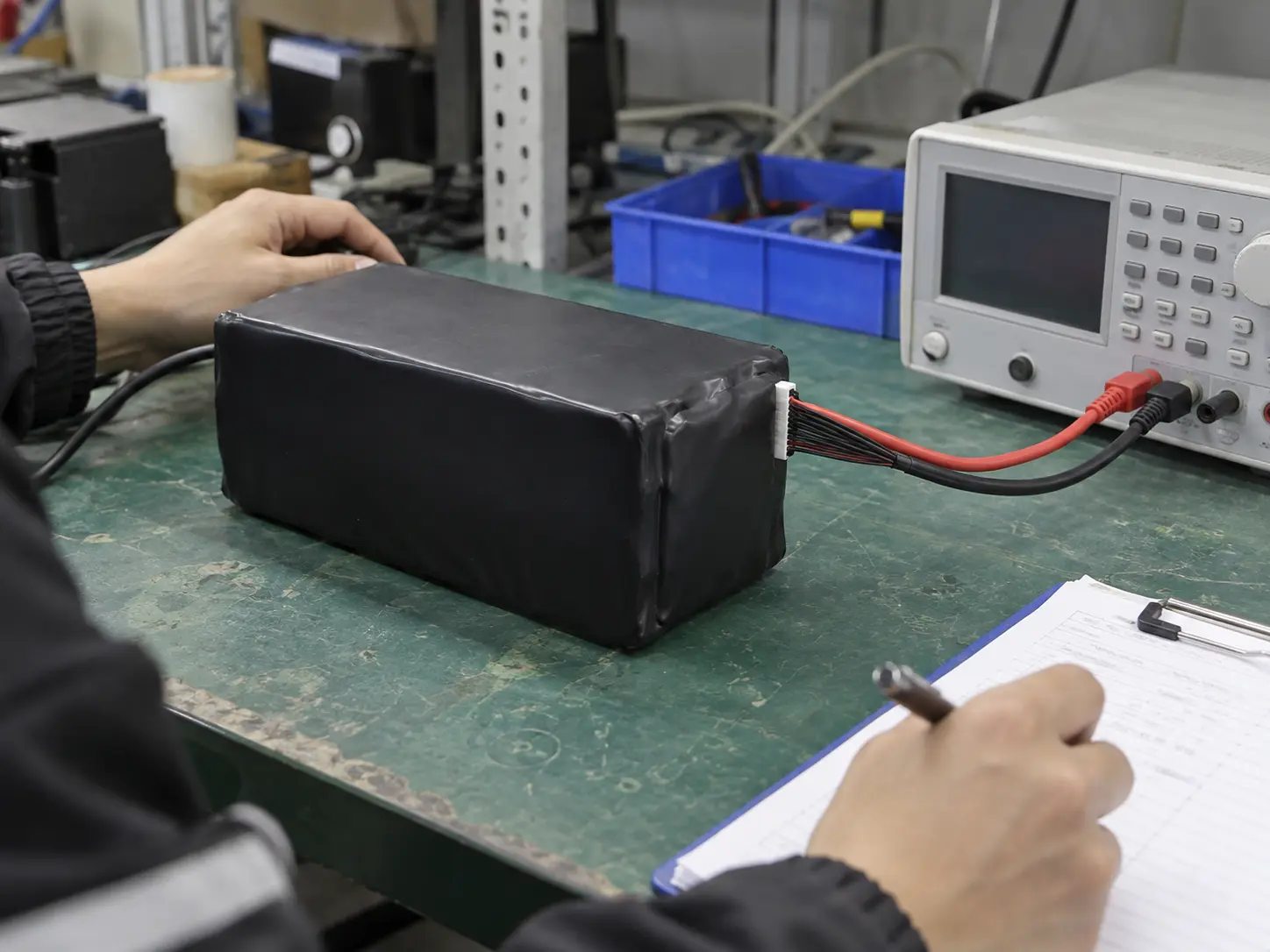

Procesillustration - tilsluttet elektrisk inspektion

Cellebasis og solid-state pakkekonstruktion

40Ah solid state dronebatteriet bruger den medfølgende 9987191-40000mAh solid state cellebetegnelse. Solid-state terminologi følger her produktkilden; det etablerer ikke i sig selv en universel sikkerhedscertificering eller færdigpakketestresultat. Indgående cellekontrol, isolering, fligsamling, ledningsføring og trækaflastning skal kontrolleres i forhold til den godkendte monteringsjournal.

Ordlyden af ​​400Wh/kg 40Ah UAV-batteri refererer til en pakke bygget med celler, der bærer en 400Wh/kg individuel-celles energitæthedsspecifikation. Købere bør beholde celleenergitæthed, komplet pakkemasse og flyinstalleret energi som separate sammenligningsfelter, når de gennemgår en UAV-platform med stor energi.

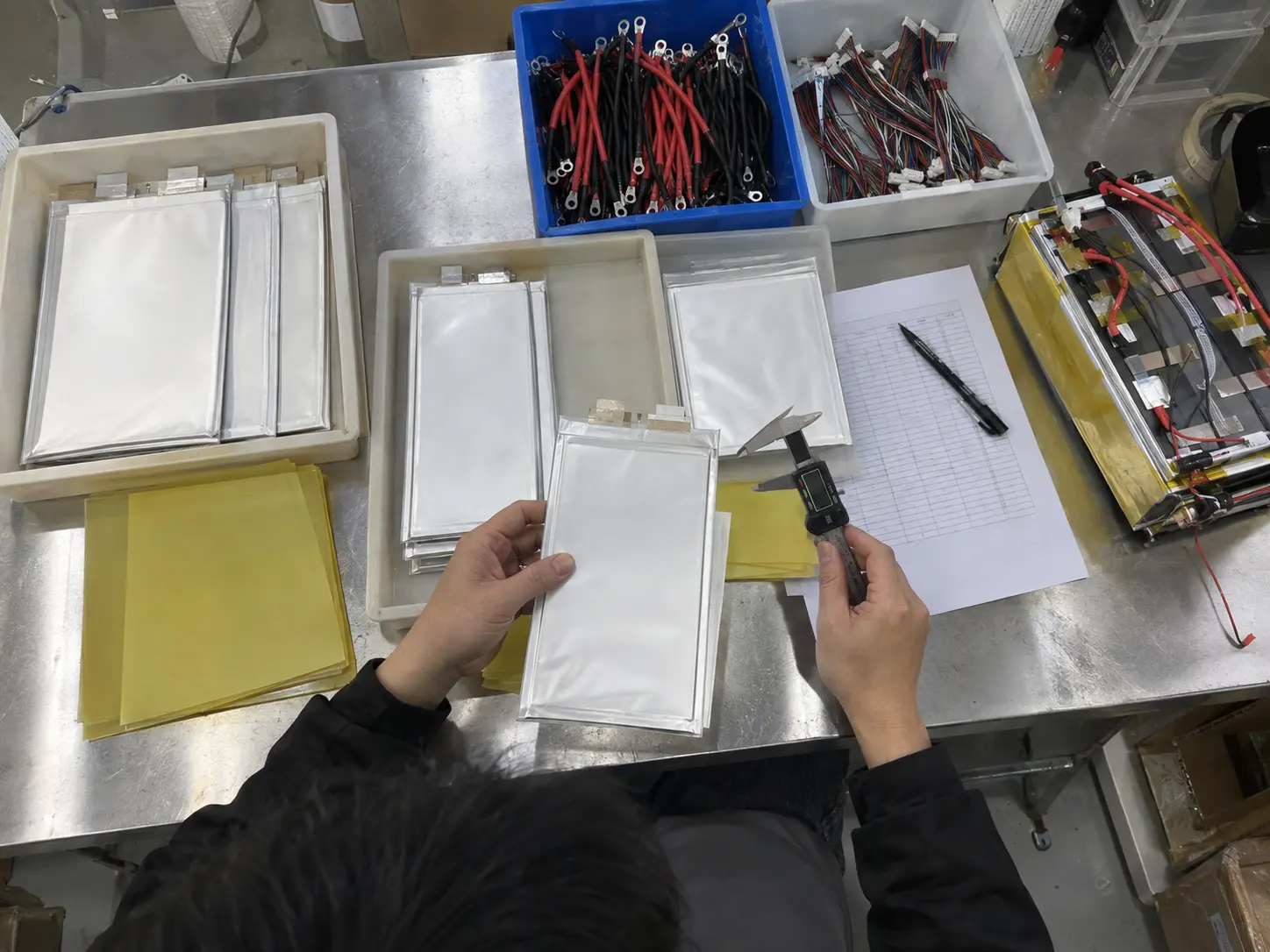

Procesillustration - indgående celleinspektion og montageforberedelse

Mekanisk pasform og valgfri interfaces

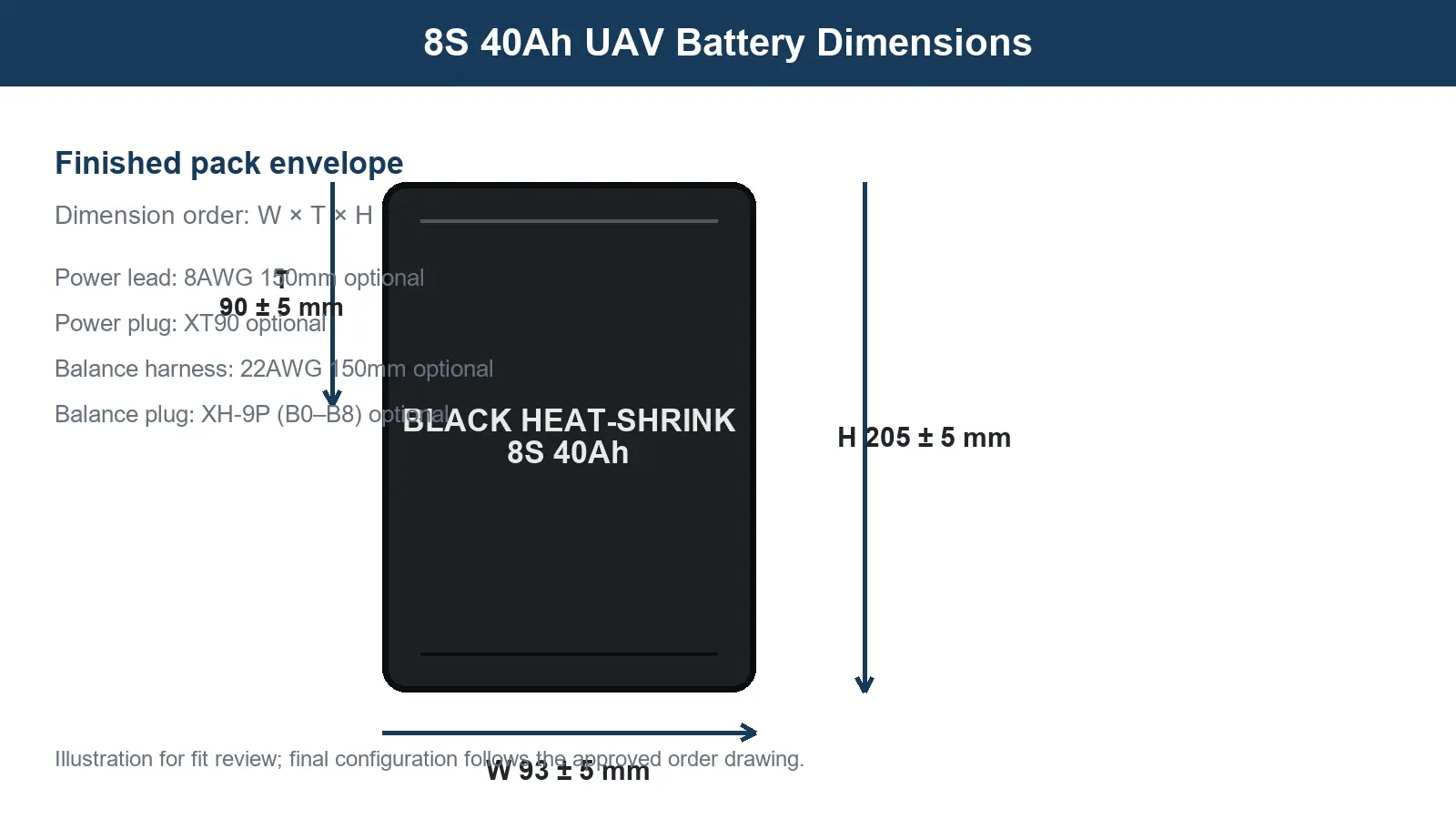

Dimensionsillustration - færdig pakkekuvert og valgfri grænsefladereference

40Ah UAV-batteripakken kræver frigang omkring kroppen, kabeludgang og stikadgang. Bekræft polaritet, matchende stik, ledningsudtag, fastholdelse, køling og serviceadgang på den godkendte tegning. Batterirummet skal understøtte det færdige pakkehus direkte; kabel og balanceledninger må ikke bruges som løfte- eller fastholdelseselementer.

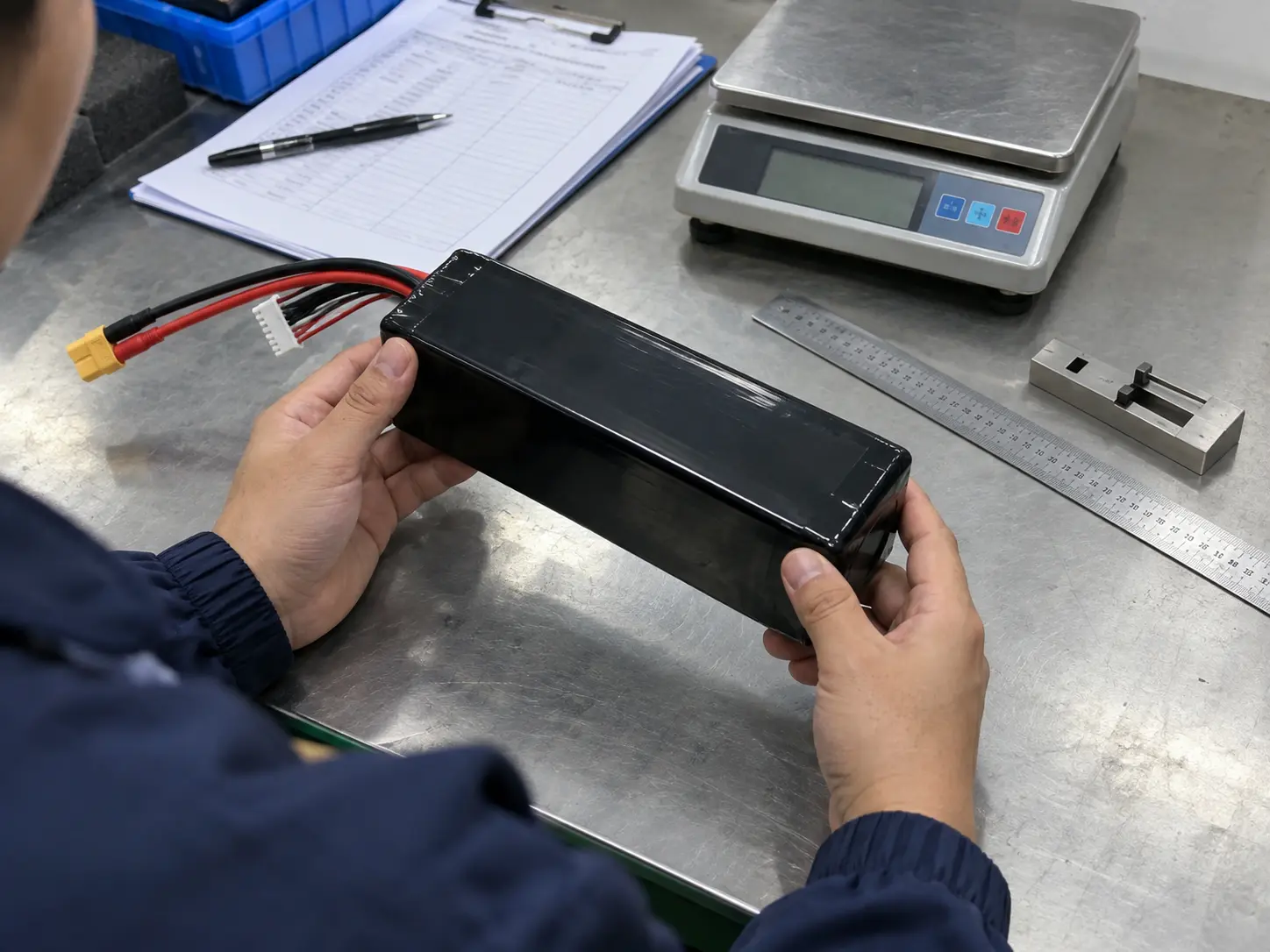

Procesillustration - færdig pakke dimensions- og grænsefladeinspektion

Applikationspasning

Den foreslåede 8S solid-state-pakke kan evalueres til kortlægning, inspektion, undersøgelse og andre multirotor-platforme, der accepterer det angivne 29,6V elektriske vindue og kan rumme ca. 3,2 kg plus den nødvendige installationshardware. Den endelige egnethed afhænger af flyets belastning, gennemsnitsstrøm, maksimal strøm, nyttelast, reservekrav, batteriposition, tyngdepunkt, køling og opladerkompatibilitet. Denne side er et evalueringsgrundlag, ikke en universel påstand om flykompatibilitet.

For 29,6V 8S 40000mAh Solid State UAV-batteriet bør køberens anmeldelse holde elektriske, mekaniske, termiske og emballageindgange sammen, før den godkendte konfiguration frigives.

Til indkøbsscreening skal du sende flymodellen eller systemets spændingsområde, målt gennemsnits- og spidsstrøm, missionsprofil, maksimal batterimasse, pladsdimensioner, monteringsretning, stik, oplader og prøvemængde. HSS Energy kan så gennemgå, om netop denne 8S-platform eller en anden spændings- og kapacitetsposition passer bedre til flyet.

Siden bruger procesillustrationer til at forklare, hvordan inspektion, elektrisk tilslutning, ældning, slutkontrol, opbevaring og emballering kan repræsenteres. De er visuelle workflow-referencer, ikke fabriksoptegnelser, testrapporter eller bevis for et specifikt batchresultat.

Ældnings- og cyklustestforbindelse

Ældningsevaluering bør forbinde hovedstrømledningerne og balanceselen til den samme godkendte kanal eller matchede testsystem. Hver pakke har brug for tydelig kanalidentifikation, kabelunderstøttelse, temperaturobservation og en defineret opladnings-afladningsprocedure. En pakke, der hviler på en hylde uden elektriske forbindelser, er opbevaring, ikke en ældningstest. Den medfølgende 500-cyklusværdi er en produktreference; testmetoden, udledningsdybden, temperaturen og acceptens slutpunkt skal defineres for den godkendte konfiguration.

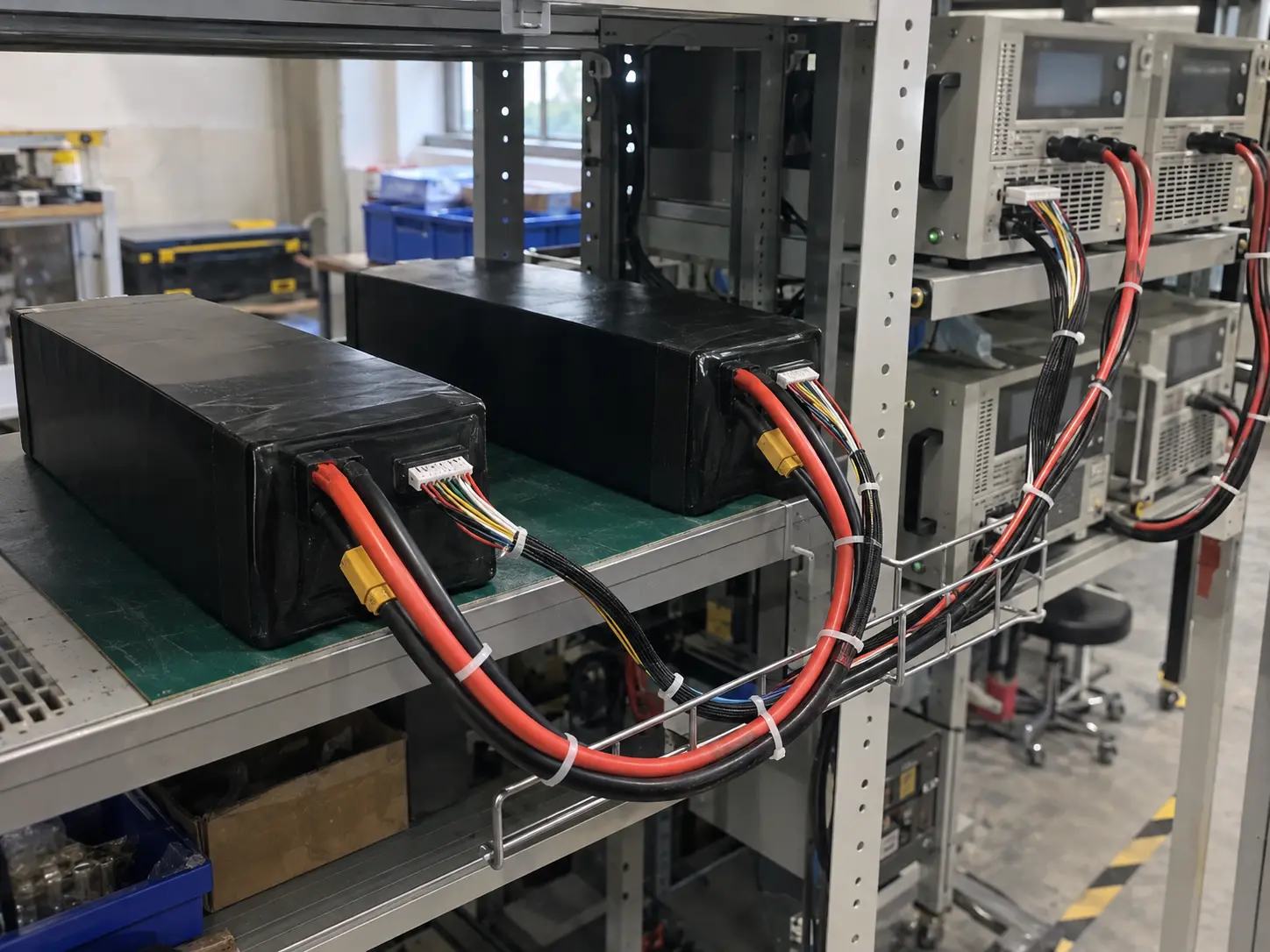

Procesillustration - forbundet aldring og opsætning af cyklustest

Kundespecifik emballage- og fragtkoncept

Yderemballage er tilpasset efter kundens krav. Illustrationen nedenfor viser kun et emballagekoncept: skumstøtte, beskyttet kabeludskæring, kartonlukning og fragtinddeling kan ændre sig med den godkendte batterikonfiguration, mængde, destination og transportinstruktioner. Det er ikke en forsendelsesrekord eller et fast standardkartonkrav.

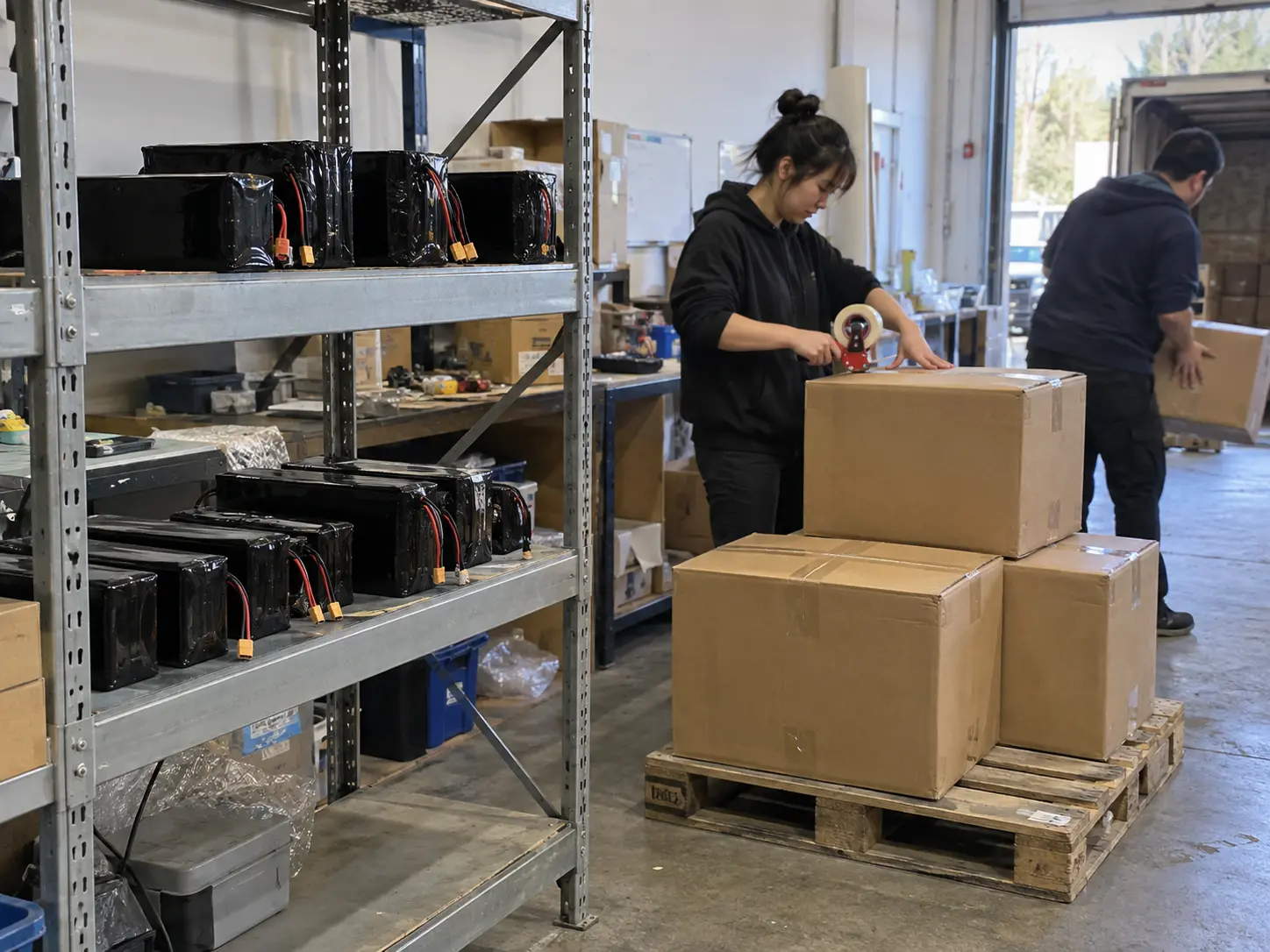

Emballage og logistik koncept illustration - opbevaring, forsegling og fragt iscenesættelse

Anmod om en konfigurationsgennemgang

For 29,6V 8S 40000mAh Solid State UAV-batteri skal du sende flyets krav og tegning af batterirummet før prøvegodkendelse. Inkluder den aktuelle profil, oplader, stik, kabelrute, balanceforbindelse, monteringsmetode, temperaturområde, emballagekrav og destination. Den resulterende konfiguration skal holde elektriske, mekaniske, test- og pakkebeslutninger på én godkendt ordrepost.

FAQ

Beskriver 400Wh/kg hele pakken?

Nej. Den angivne værdi er for individuelle celler. Den beregnede komplette pakkereference er omkring 370Wh/kg fra 1184Wh divideret med cirka 3,2kg, og den skal behandles som en beregning snarere end en medfølgende påstand om energitæthed i færdigpakning.

Er 280A den kontinuerlige afladningsstrøm?

Nej. Den leverede kontinuerlige afladningshastighed er 80,0A ved 2C. 280A-værdien er den maksimale afladningsspecifikation ved 7C; dens gældende varighed og termiske forhold er ikke leveret.

Hvilket opladerendepunkt skal gennemgås?

Gennemgå en godkendt 8S opladningsprofil, der stopper ved 34,0V og ikke overstiger den specificerede 20,0A maksimale ladestrøm. Bekræft balanceselens pinout og polaritet før tilslutning.

Kan XT90 og kabellængder ændres?

Kilden viser et valgfrit XT90-strømstik, 8AWG 150 mm strømledning, 22AWG 150 mm balancesele og XH-9P (B0-B8) balancestik. Stik, længde, polaritet og udgangsretning skal fastfryses på den godkendte ordretegning.
