12S 7500mAh FPV-batteri

FPV-flyintegration

HSS Energy 12S 7500mAh FPV-batteriordrespecifikationer er udviklet omkring den tilsigtede FPV-flyskrog. Vurder det fulde driftsspændingsområde i forhold til flyelektronikken, ikke serietællingen alene. Afsnittene nedenfor adskiller elektrisk drift, mekanisk pasform og forbindelsesdetaljer for konfigurationsgennemgang.

Elektriske specifikationer og driftsgrænser

Kontinuerlig output og korte spidsbelastninger

For en 25C FPV-batteriinstallation skal du bruge den kontinuerlige vurdering for vedvarende efterspørgsel; 50C-klassificeringen gælder kun for spidsbelastninger på op til to sekunder. Den færdige samling skal evalueres med den valgte ledning og stik under den tilsigtede temperatur og belastningsprofil.

Opladning skal holde sig inden for spændings- og strømgrænserne ovenfor. Under 0°C, brug kun en valideret lavtemperaturopladningsprocedure med passende beskyttelse. Evaluering af cyklus-levetid kræver definerede udledningsdybde og kriterier for bevaret kapacitet.

Karosserimål og kabelafstand

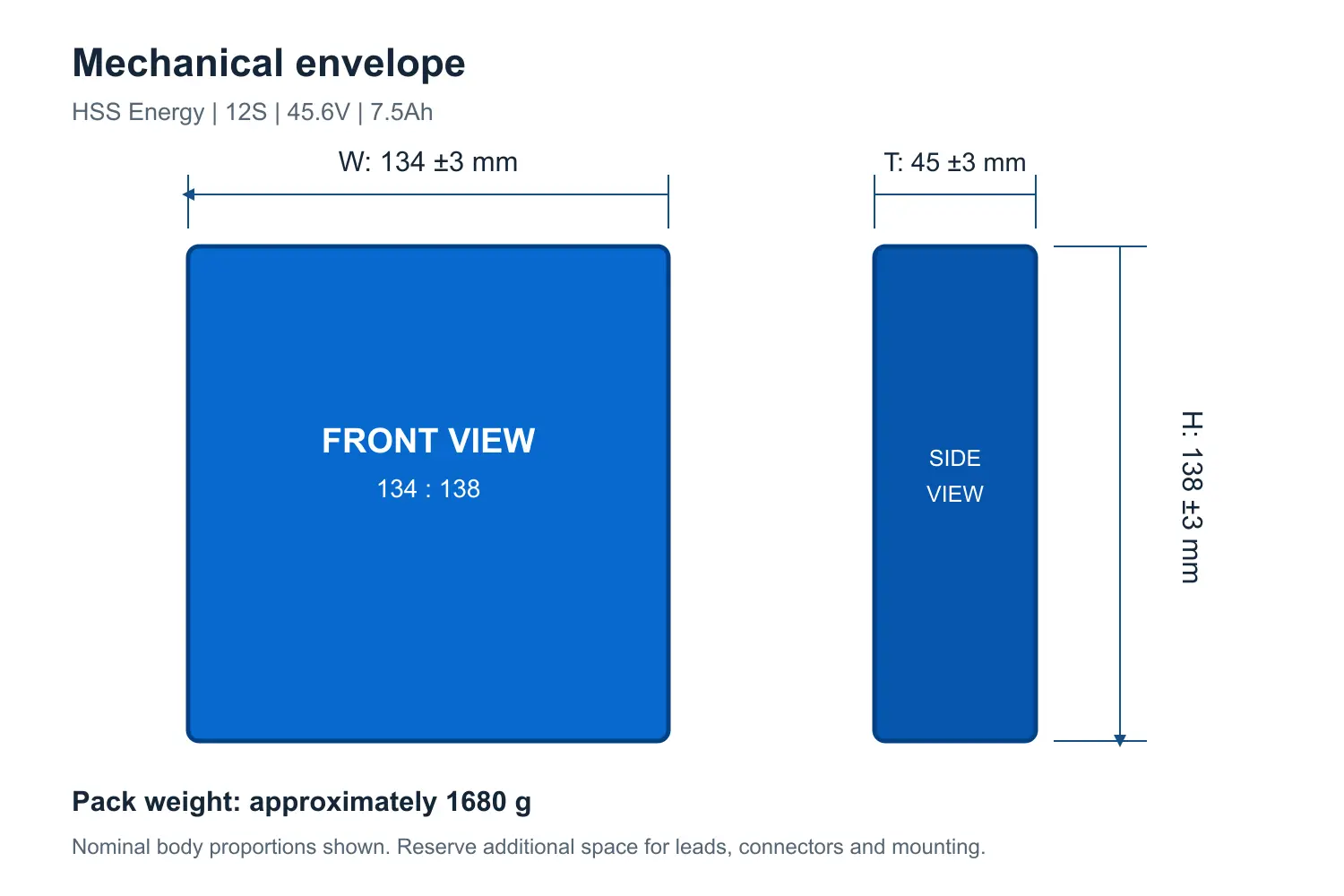

Illustration af kropsdimension • Tillad yderligere frigang til kabler og montering.

Tillad plads omkring dette 7,5 Ah FPV-batteri til dimensionstolerance, kabelbøjninger og fjernelse. Karosseridimensionerne udelukker den arbejdsafstand, der er nødvendig for at gribe stik. Medtag den ca. 1,68 kg pakkemasse, når du vælger fastholdelsesstropper og kontrollerer flybalancen.

Elektrisk grænsefladekonfiguration

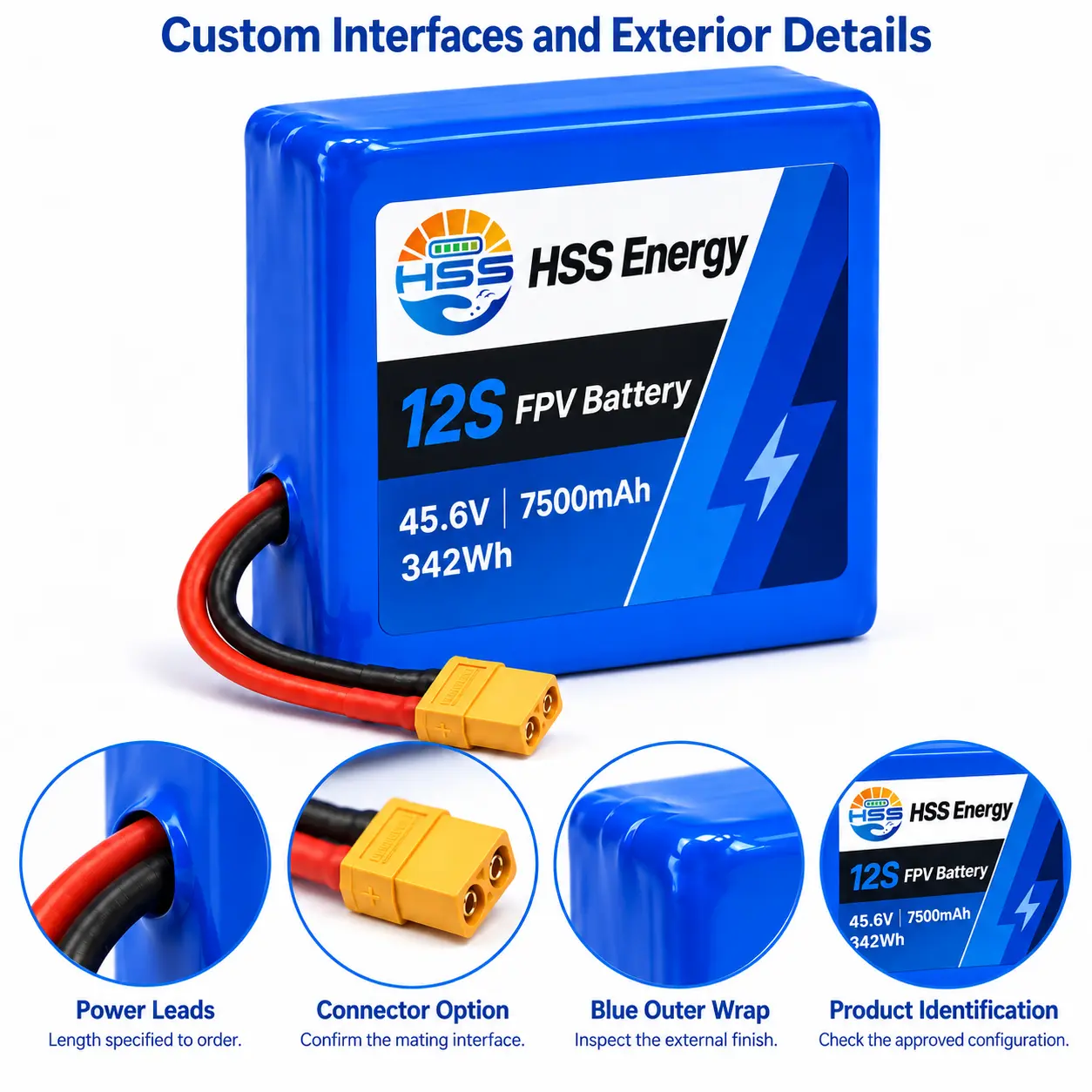

Detaljeillustration • De viste komponenter repræsenterer konfigurerbare muligheder.

For dette 12S 7500mAh batteri definerer grænsefladetegningen ledningsstørrelse og -længde, stiktype, polaritet og kabeludgangsposition. Angiv den komplette 12S balance-sele-topologi og pinout ved siden af ​​hovedstikket. XH-7P-indgangen i tabellen er en mulighed, ikke et komplet ledningsdiagram. Den færdige forbindelse skal matche flyet og opladeren.

Udvendig efterbehandling og slutsyn

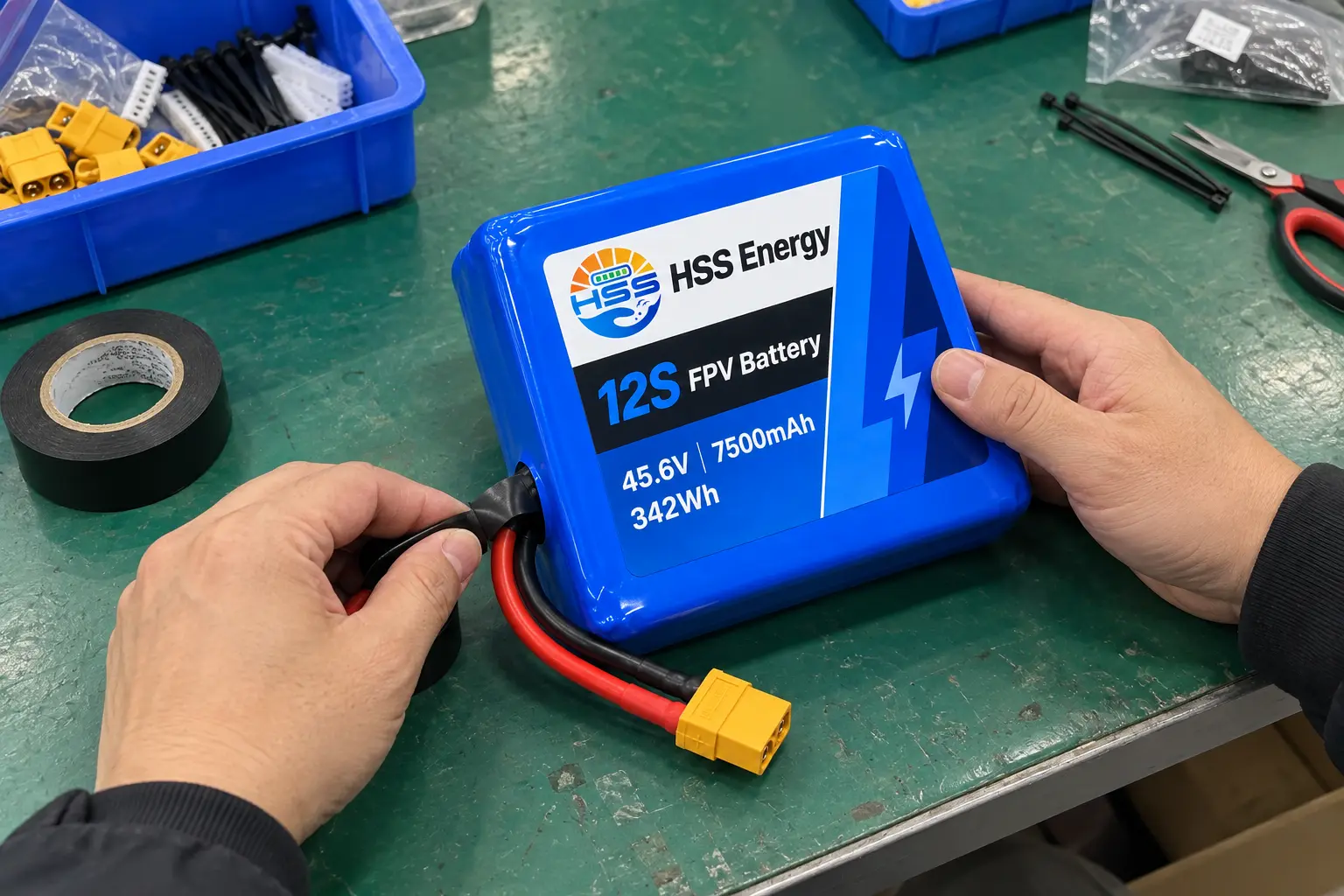

Procesillustration • Kabeludgangsisolering og udvendig finish.

For HSS Energy 12S 7500mAh FPV-batteri, kontrollerer efterbehandling adresseomslutningskanter og isolering ved kabeludgangen. Pakken forbliver støttet, mens disse områder undersøges; ledningerne er ikke løftepunkter.

Procesillustration • Inspektion af færdigpakke udvendigt og stik.

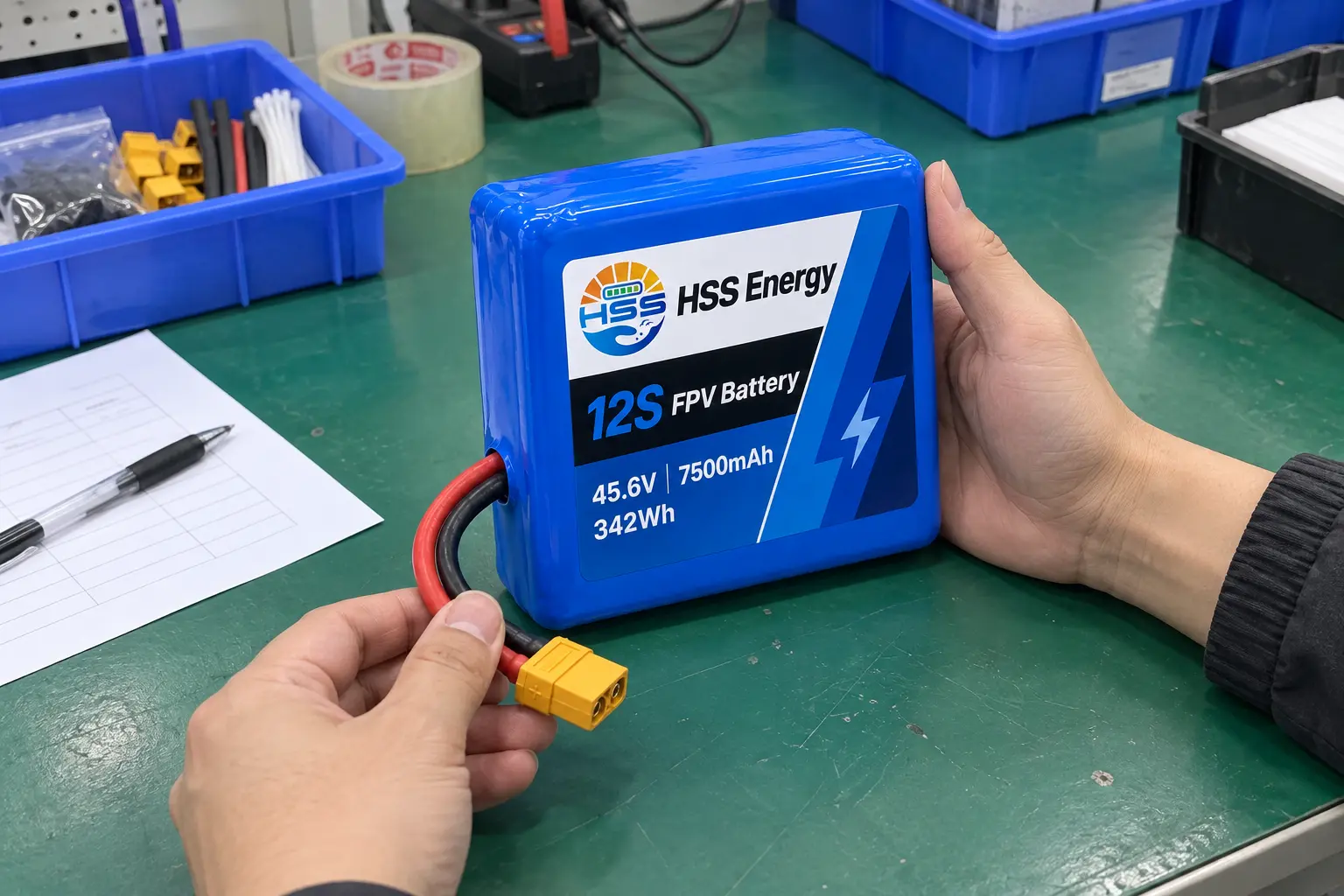

Afsluttende inspektion sammenligner etiketten med den godkendte model og kontrollerer for indpakningsskader, løse etiketkanter og defekter i forbindelseshuset. Registrer enhver uoverensstemmelse i forhold til enheden eller batchen før pakning.

Elektriske kontroller og forbundet ældning

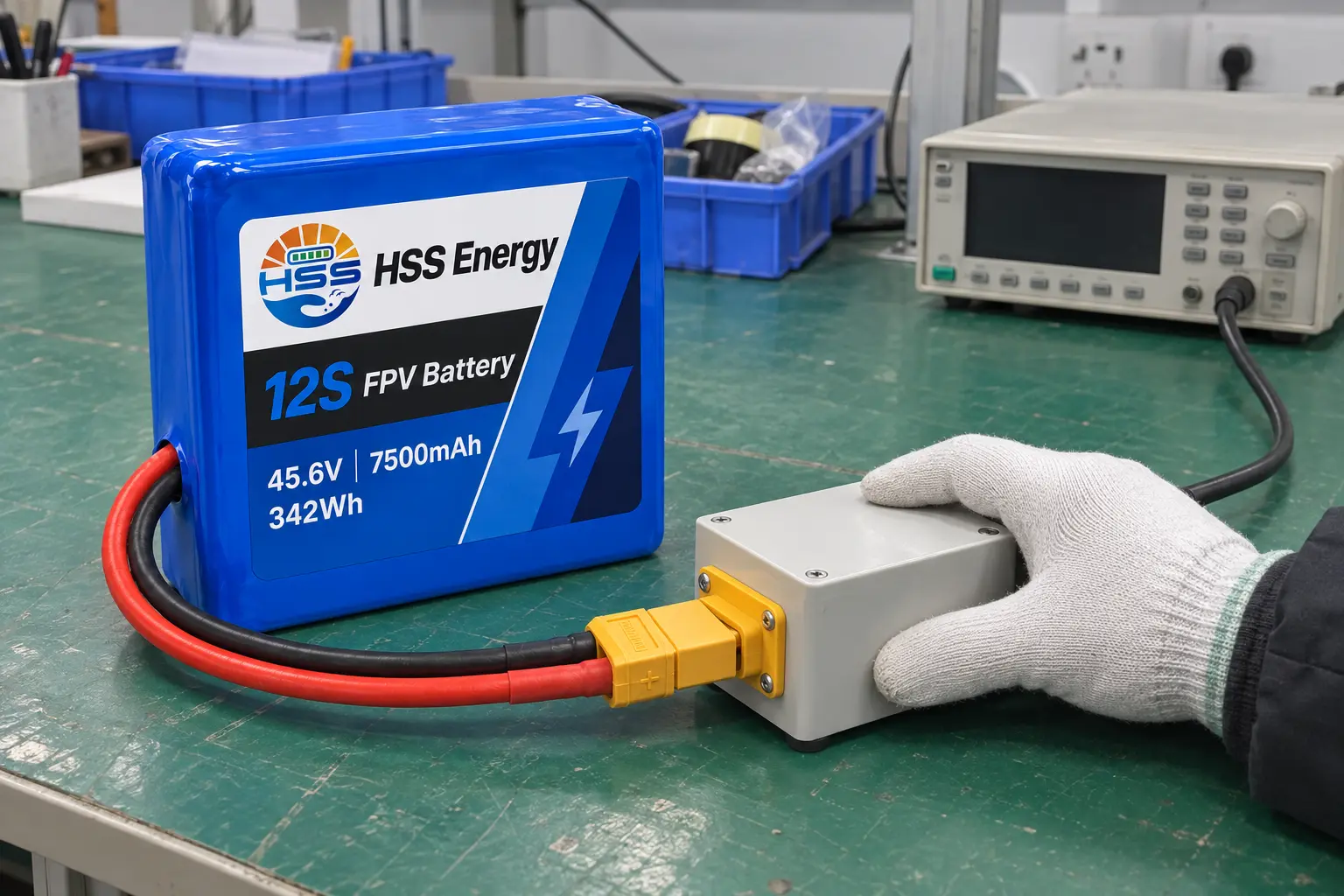

Procesillustration • Pakke tilsluttet et elektrisk inspektionsarmatur.

Elektrisk evaluering af dette 45,6V FPV-batteri starter med polaritets- og spændingstjek ved en isoleret armatur. Kapacitets- og belastningstest kræver definerede strøm-, temperatur- og stopgrænser. Den illustrerede forbindelse repræsenterer ikke en højstrømsafladningstest.

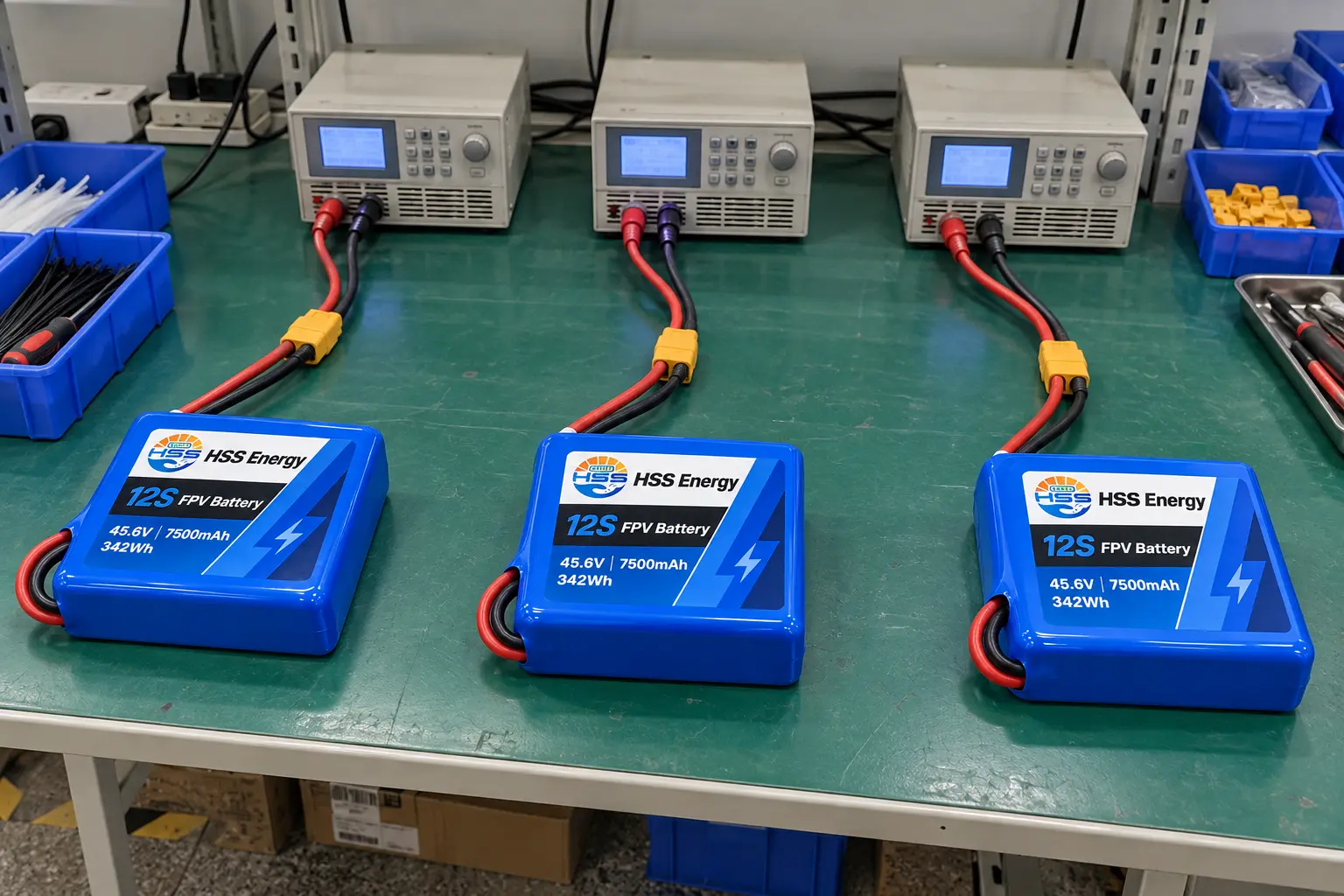

Procesillustration • Pakker forbundet til separate aldringsevalueringskanaler.

Ældningsillustrationen viser separate forbundne kanaler med mellemrum mellem pakkerne. En evalueringsplan angiver driftssekvens, varighed og acceptgrænser med overvågning for spændingsændringer, temperatur og synlige abnormiteter. Opladning kræver også den godkendte balancegrænseflade.

Beskyttende emballage

Emballageillustration • Kundekonfigurerbar dæmpning og forbindelsesbeskyttelse.

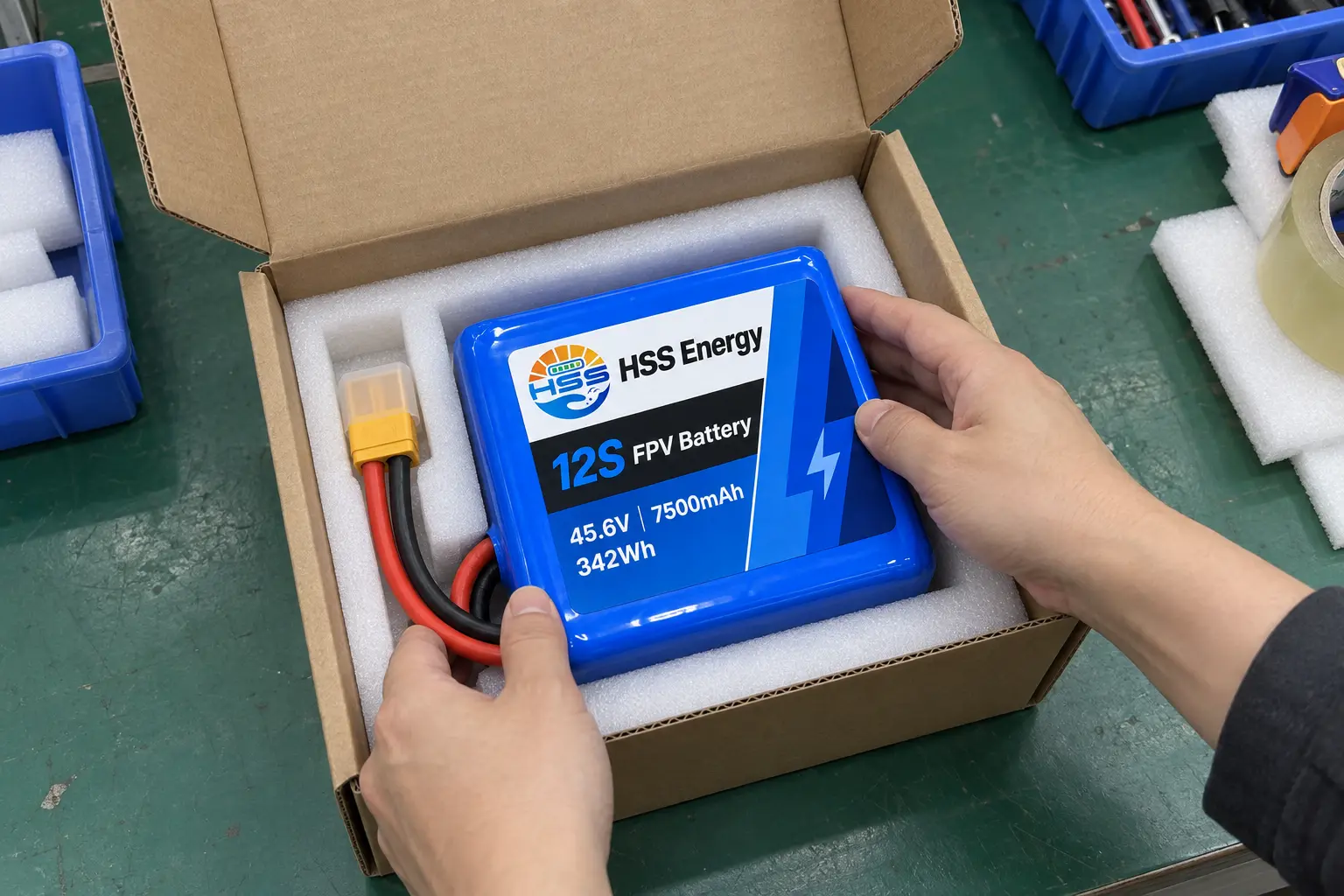

Det illustrerede 12S FPV-batteri sidder i en skumfordybning med dets stik beskyttet, og dets ledninger holdes fri af kompression. Emballagematerialer, fastholdelse og kartonidentifikation er specificeret for hver ordre; det afbildede arrangement er et eksempel.

FAQ

Bestemmer nominel energi flyvetiden?

Nej. Flymasse, fremdriftseffektivitet, nyttelast og flyveprofil påvirker brugbar udholdenhed. Evaluer pakningen i det påtænkte fly med en passende flyreserve.

Kan jeg bruge en eksisterende 12S oplader?

Kun hvis dens opladningsprofil, cut-off indstilling og komplette balance pinout matcher denne pakke. Serieantallet alene er ikke tilstrækkeligt; se afsnittene om elektriske specifikationer og grænseflader.

Hvilke test- og transportdokumenter gælder?

Dokumenter skal identificere den færdige pakke eller eksplicit dække dens konfiguration. En rapport på celleniveau etablerer ikke i sig selv dækning af den færdige pakke.

Konfigurationsgennemgang

For en HSS Energy 12S 7500mAh FPV-batteriordre skal du angive flyskrogmodel, lastprofil og installationstegning. Disse input etablerer konfigurations- og acceptkriterierne før prøvegodkendelse.
