6S 4200mAh FPV-batteri

FPV racing pack konfiguration

HSS Energy 6S 4200mAh FPV Batteriordreplanlægning starter med racerplatformen. Acceleration og vedvarende gas stiller forskellige krav til pakningen. Sammenlign den forventede strøm over en omgang med begge udladningsgrænser, og evaluer derefter den installerede masse og tyngdepunkt på den valgte flyskrog.

Kapacitets- og energiplanlægning

En 4200mAh FPV-batteripakke giver en defineret kapacitet til planlægning af en FPV-session. Dens 93,24Wh nominelle energi er produktet af 22,2V og 4,2Ah. Brugbar flyvevarighed afhænger af strømbehovet og reserven til landing; etablere disse på det valgte fly i stedet for at estimere varigheden ud fra kapacitet alene.

Elektrisk specifikation

Opladnings- og driftsforhold

For dette 22,2V FPV-batteri er den nominelle spænding ikke opladningsendepunktet. Vælg opladningsudstyr og en godkendt opladningsprofil, der respekterer 25,2V-pakkens cut-off. Den angivne 12,6A-værdi er den maksimale ladestrøm, ikke en standardindstilling for hvert kabel eller hver oplader.

Indstil flyadvarsler og landingsreserve ved hjælp af verificeret systemadfærd under belastning; udladningsafskæringen er ikke en anbefalet landingsalarm. Cykluslevetid afhænger af opladnings- og afladningsbetingelserne og kapacitetsretentionskriteriet. Aftal testgrundlaget, når du bruger 200-cyklus referencen til indkøb; det er ikke en garantiperiode.

Kropshylster og monteringsafstand

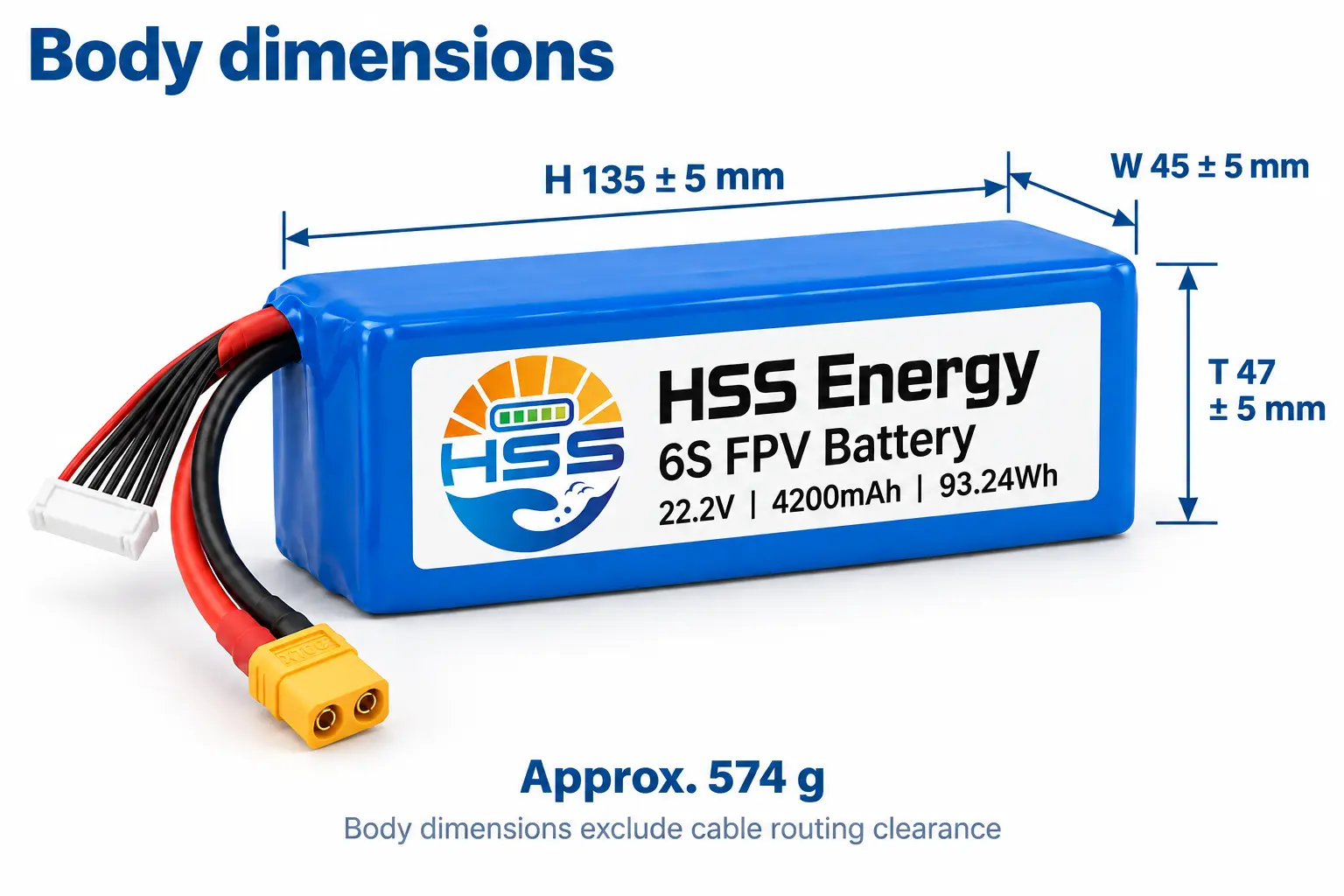

Dimensionsillustration • Kropsstørrelse og omtrentlig vægt

H identificerer 135 mm kropsaksen, inklusive når pakken er lagt vandret. Tillad de angivne tolerancer og yderligere ledningsafstand. Monteringsstøtten skal holde kroppen uden at belaste kabeludgangen.

Celletype og udvendige kontroller

Dette halvsolide FPV-batteri bruger en blå varmekrympende ydre indpakning. Cellekemi og udvendig finish er separate karakteristika: visuel inspektion kontrollerer isoleringen, etiketten og kabeludgangen, mens elektrisk accept kræver målinger.

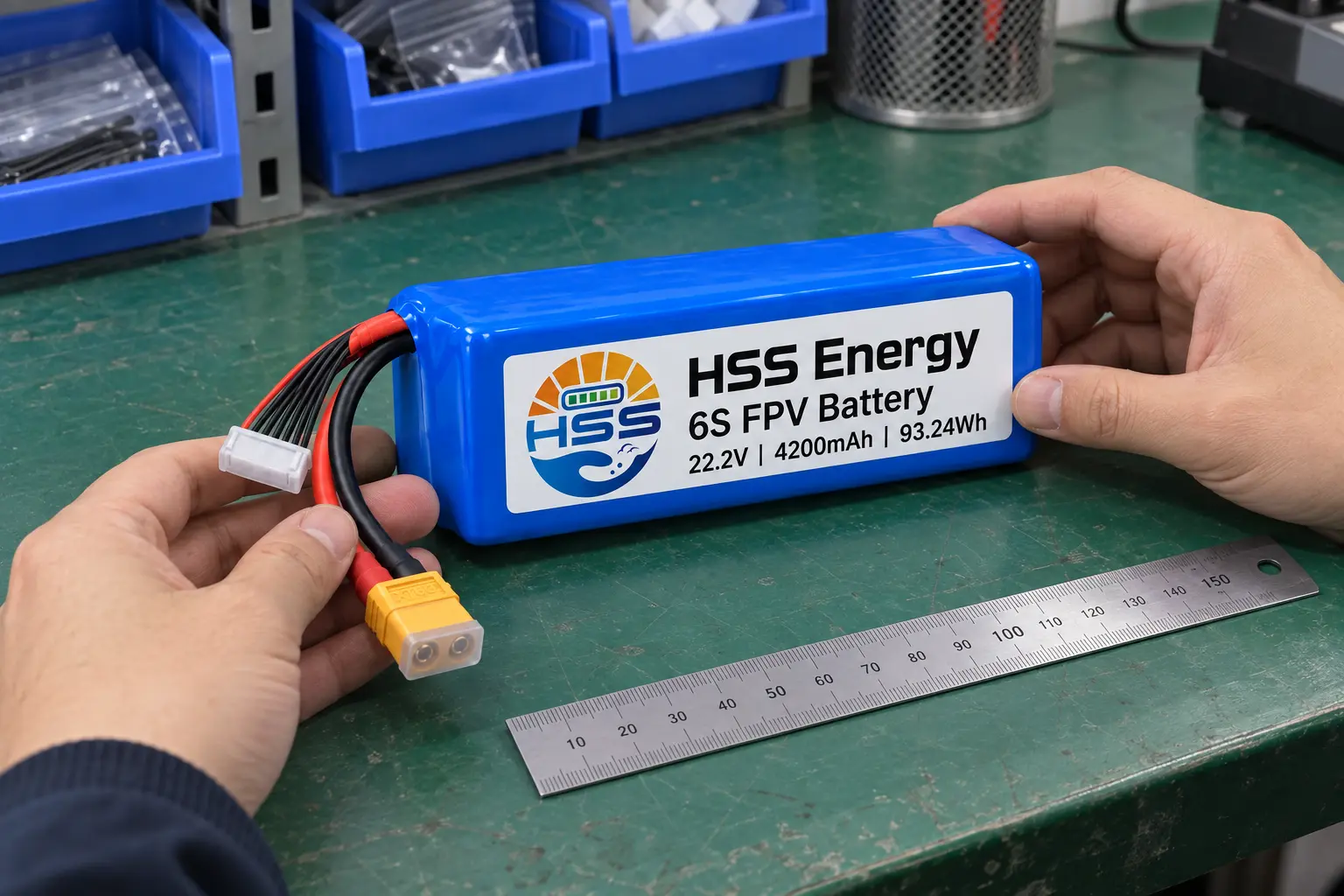

Procesillustration • Udvendig inspektion med måleguide

Kontinuerlig belastning og korte toppe

6S 4200mAh FPV-batteriet har separate grænser for kontinuerlig og kortvarig afladning. Når du evaluerer et 35C FPV-batteri, skal du sammenligne den komplette strømprofil med den kontinuerlige 147A-klassificering. 294A spidsværdien gælder ikke i mere end tre sekunder; den etablerer ikke en tilladt gentagelseshastighed eller gennemsnitlig belastning.

Den komplette strømvej skal understøtte den påtænkte pligt. Etabler termisk adfærd og tilladt belastning for det valgte lednings- og stikarrangement før flyvning; de valgfrie referencedele etablerer ikke en 147A eller 294A forbindelsesklassificering.

Hovedstik og kabelføring

Det viste XT60-stik er en valgfri referencekonfiguration. Hovedkabel og stik kan vælges, så de passer til installationen. Angiv parringsorientering, polaritet og trækaflastning på ordretegningen.

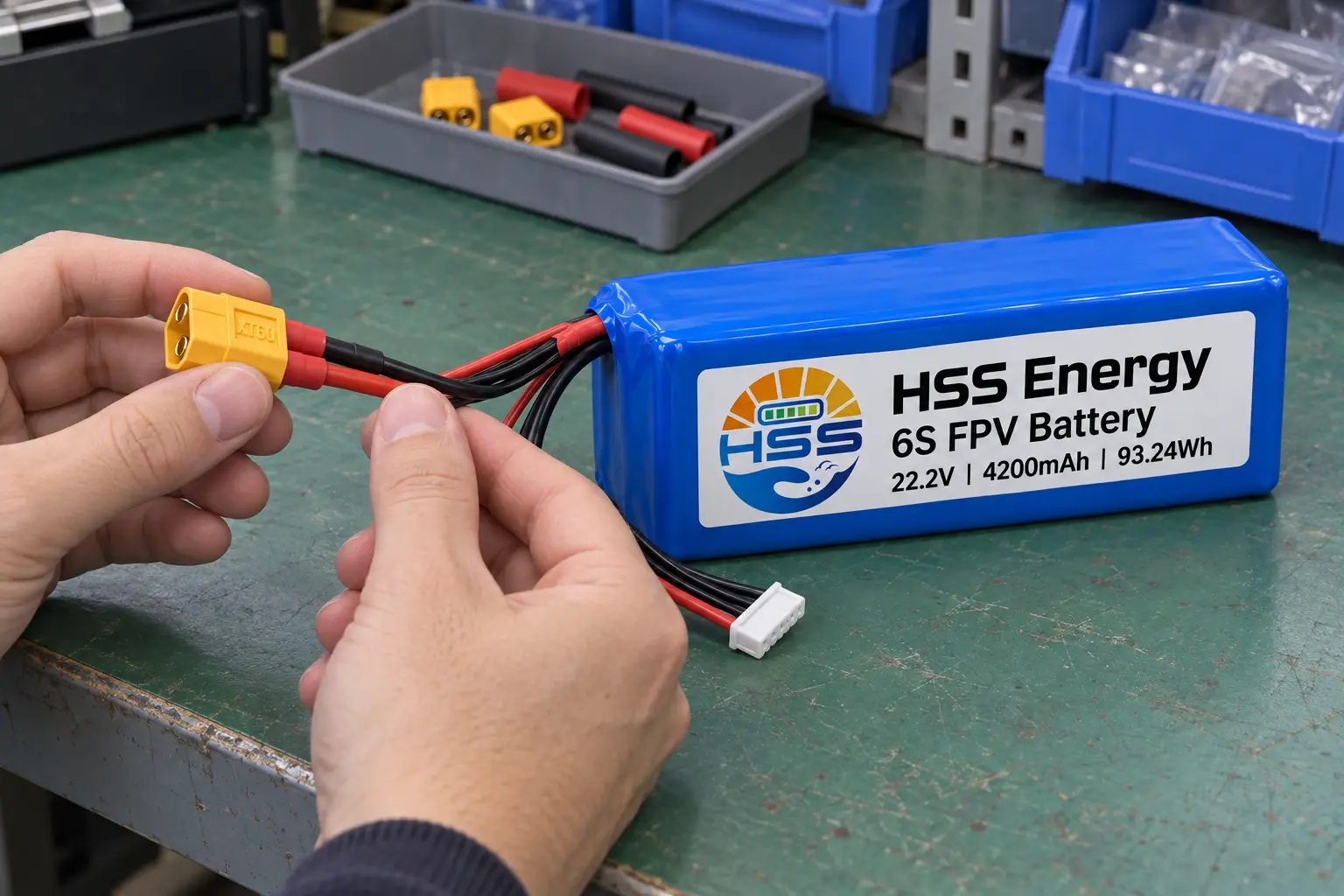

Procesillustration • Konnektorhus og trækaflastningsinspektion

Undersøg huset for skader, og kontroller isoleringen ved ledningsudgangen. Efterlad tilstrækkelig føringsafstand til at afbryde ved huset uden at trække i kabelsamlingen.

Valg af racerplatform

Vælg dette 6S FPV-racerbatteri til en platform med plads og masse til en pakke på ca. 574 g. Evaluer gasrespons, spænding under belastning og temperatur over den tilsigtede session. Afladningsklassificeringerne understøtter belastningssammenligning; de definerer ikke en kompatibel stelstørrelse eller bekræfter berettigelse til en bestemt racerklasse.

El-tjek og balancesele

Den valgfrie balancesele er 22AWG, 60 mm, med et XH-7P-stik mærket B0–B6. Bekræft dens kontaktsekvens mod det valgte ladeudstyr før tilslutning.

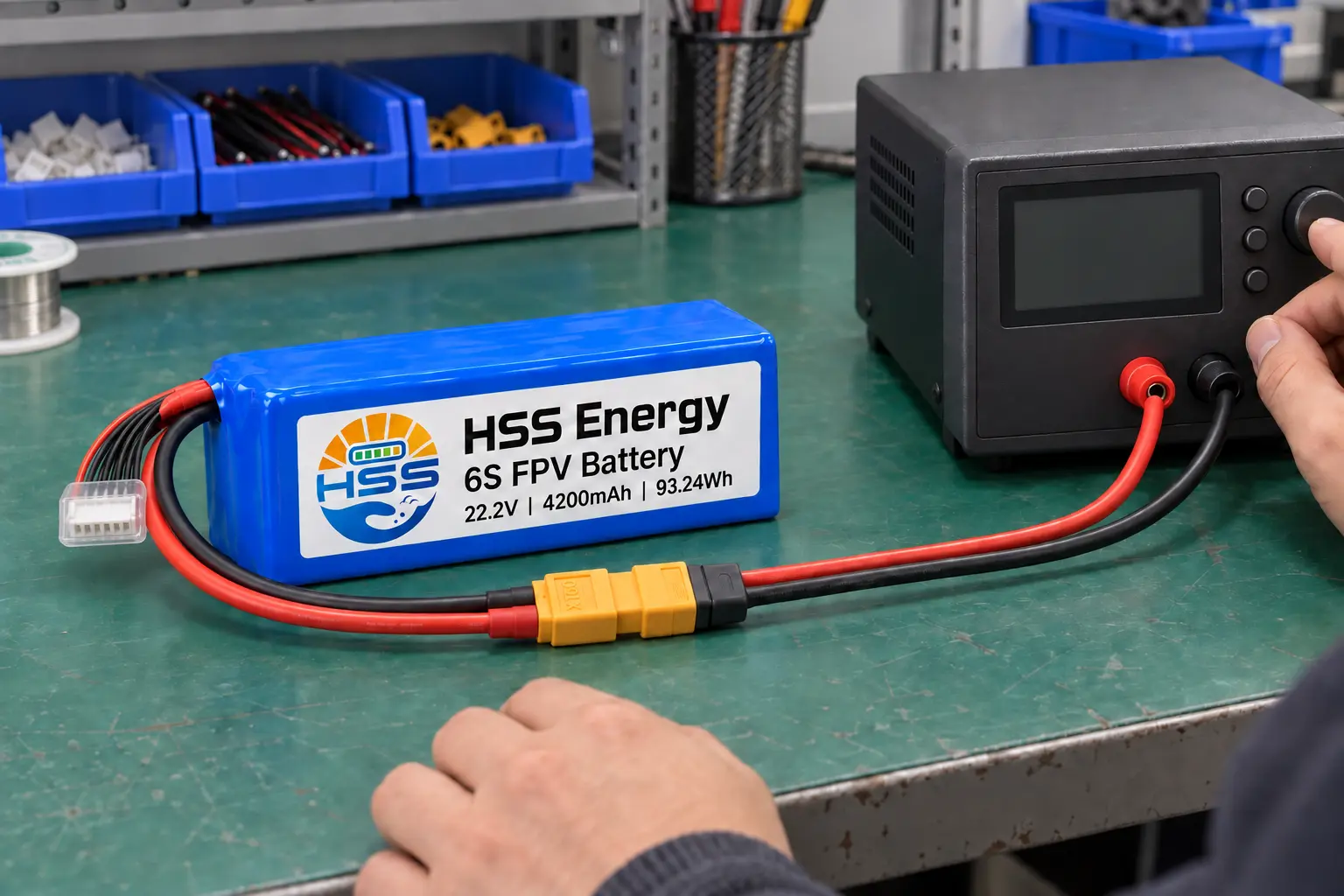

Procesillustration • Opsætning af hovedpakkespændingsforbindelse

Den afbildede forbindelse vedrører den samlede pakkespænding. Individuelle serie-gruppetjek kræver balanceselen. Hold spændingsinspektion adskilt fra belastningstestning og noter resultaterne mod pakningsidentifikationen.

Beskyttet opbevaring og identifikation

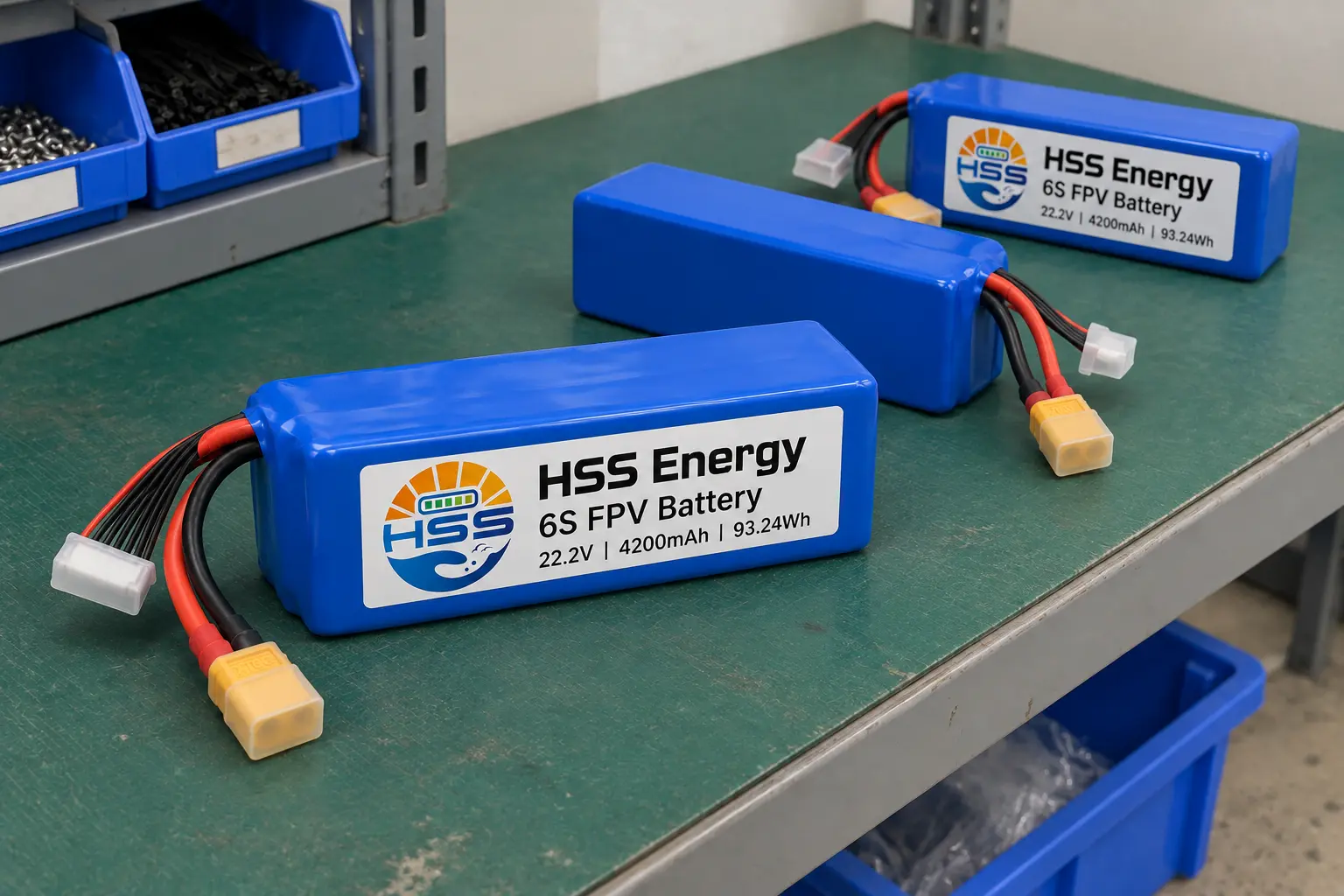

Procesillustration • Frakoblede pakker i beskyttet staging

Hold stik individuelt isoleret og ledninger inden for hver pakkes lagerplads. Adskil færdige pakker fra igangværende arbejde, så identifikation og inspektionsstatus forbliver klar. Denne scene viser opbevaring, ikke aktiv aldring.

Emballage til den valgte konfiguration

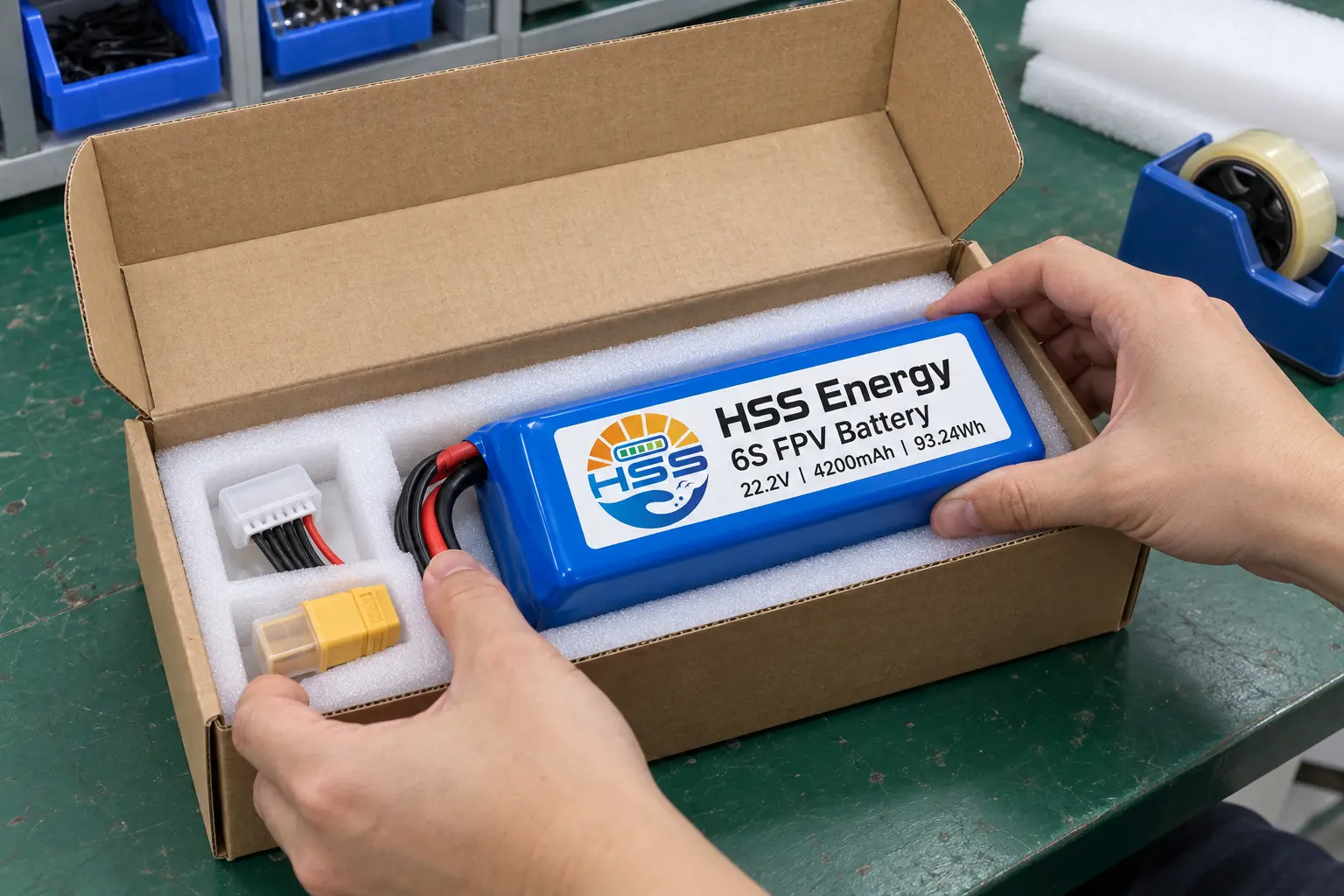

Emballageillustration • Polstring og separate fordybninger

Emballage konfigureres efter kundens krav. Polstring skal understøtte pakkens krop, samtidig med at der er plads til de valgte ledninger og beskyttede konnektorer. Før lukning skal du kontrollere, at ingen ledninger krydser en bokskant eller er fanget under batteriet. Den viste indsats og karton er emballageeksempler, ikke en fast leveret pakke.

FAQ

Kan pakken erstatte et hvilket som helst batteri mærket 6S

Nej. Tilpas det fulde spændingsområde, monteret masse, kropshylster og valideret strømbehov til flyet. Alene antallet af serier er utilstrækkeligt.

Hvad skal en prøveevaluering fastslå

Evaluer fysisk pasform, balance, ledningsføring og den påtænkte belastningsprofil på den aktuelle platform. Definer acceptkriterier, før du sammenligner prøver eller afgiver gentagne ordrer.

Hvad er ordre- og leveringsbetingelserne

Anmod om et tilbud på den valgte konfiguration og mængde. Minimumsmængde, prøvetilgængelighed, leveringstid og garantibetingelser er aftalt for ordren i stedet for antaget fra denne side.

Hvilke transportdokumenter gælder

Anmod om dokumenter, der gælder for den nøjagtige batterikonfiguration og destination. Denne side gør ikke krav på et bestemt certifikat, godkendt forsendelsesrute eller fragtfirmaets accept.

For HSS Energy 6S 4200mAh FPV-batteriet skal ordrespecifikationen identificere monteringstegningen, forventet strøm over tid, udvalgte grænseflader og emballagearrangement. Behold den godkendte prøvekonfiguration som reference for efterfølgende ordrer.
