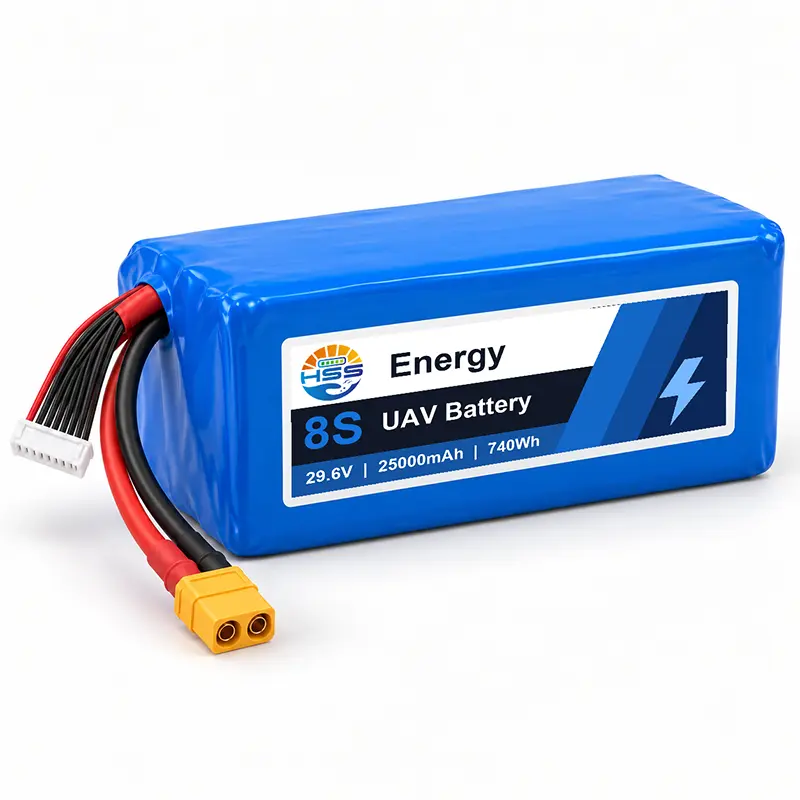

8S 25000mAh UAV-batteri

HSS Energy-ordregennemgang for hvert 8S 25000mAh UAV-batteri starter med flyets spændingsområde, belastningsprofil og monteringshylster. Pakken kombinerer otte seriegrupper med en kapacitet på 25Ah. Før integration skal du bekræfte 33,6V opladningsendepunktet, 22,0V afladningsgrænsen og eksterne forbindelser til det komplette UAV-strømsystem.

Tekniske specifikationer

Applikationspasning

Tjek fem grænser før prøveevaluering: 33,6V maksimal ladespænding, 75A kontinuerlig belastning, 250A spidsværdi, en 195 × 90 × 78 mm krop og cirka 2650g installeret masse. Disse værdier definerer den første kompatibilitetsskærm; de erstatter ikke gennemgang på flyniveau.

Konfigurationsdata til prøveevaluering

Angiv flyets spændingsområde, kontinuert og spidsstrømsprofil, tilgængeligt batterirum, kabeludgangsretning, stik og polaritet og opladerkonfiguration. Disse input bruges til at gennemgå den foreslåede prøve i forhold til det påtænkte fly.

Energibudget og installeret masse

Brug den nominelle energi på 740 Wh fra denne 25 Ah UAV-batteripakke som input til missionsplanlægning, ikke som et direkte løfte om flyvetid. Flymasse, nyttelast, fremdriftseffektivitet, vejr, rute og landingsreserve bestemmer brugbar udholdenhed. Pakkemassen på ca. 2650 g skal også indgå i nyttelast og tyngdepunktsberegninger.

Spændingskompatibilitet

Et 29,6V 25Ah UAV-batteri når 33,6V ved opladningsafbrydelse. Bekræft, at motorstyringer, strømfordeling, flyelektronik og hjælpebelastninger accepterer den fulde opladede spænding. Indstil flyadvarsler over 22,0V-pakkegrænsen, så normal drift ikke optager landingsreserven.

Celletæthed og komplet pakkedensitet

Den medfølgende 310Wh/kg værdi gælder for den enkelte celle, ikke for hele batteriet. Brug af den medfølgende 740Wh nominelle energi og cirka 2,65 kg færdigpakkevægt giver en beregnet pakkeniveauværdi på omkring 279Wh/kg. Denne sondring tager højde for isolering, ledere, konnektorer, wrap og anden samlingsmasse.

Cellesystem og montagestyringer

25Ah solid state UAV-batteriet bruger otte seriegrupper. Celletilpasning bør sammenligne kapacitet, åben kredsløbsspænding og intern modstand, før grupperne samles. Isolering mellem ledende overflader, kontrolleret fligsamling og trækaflastning ved kabeludgangen er separate kontroller; et visuelt match alene etablerer ikke elektrisk konsistens.

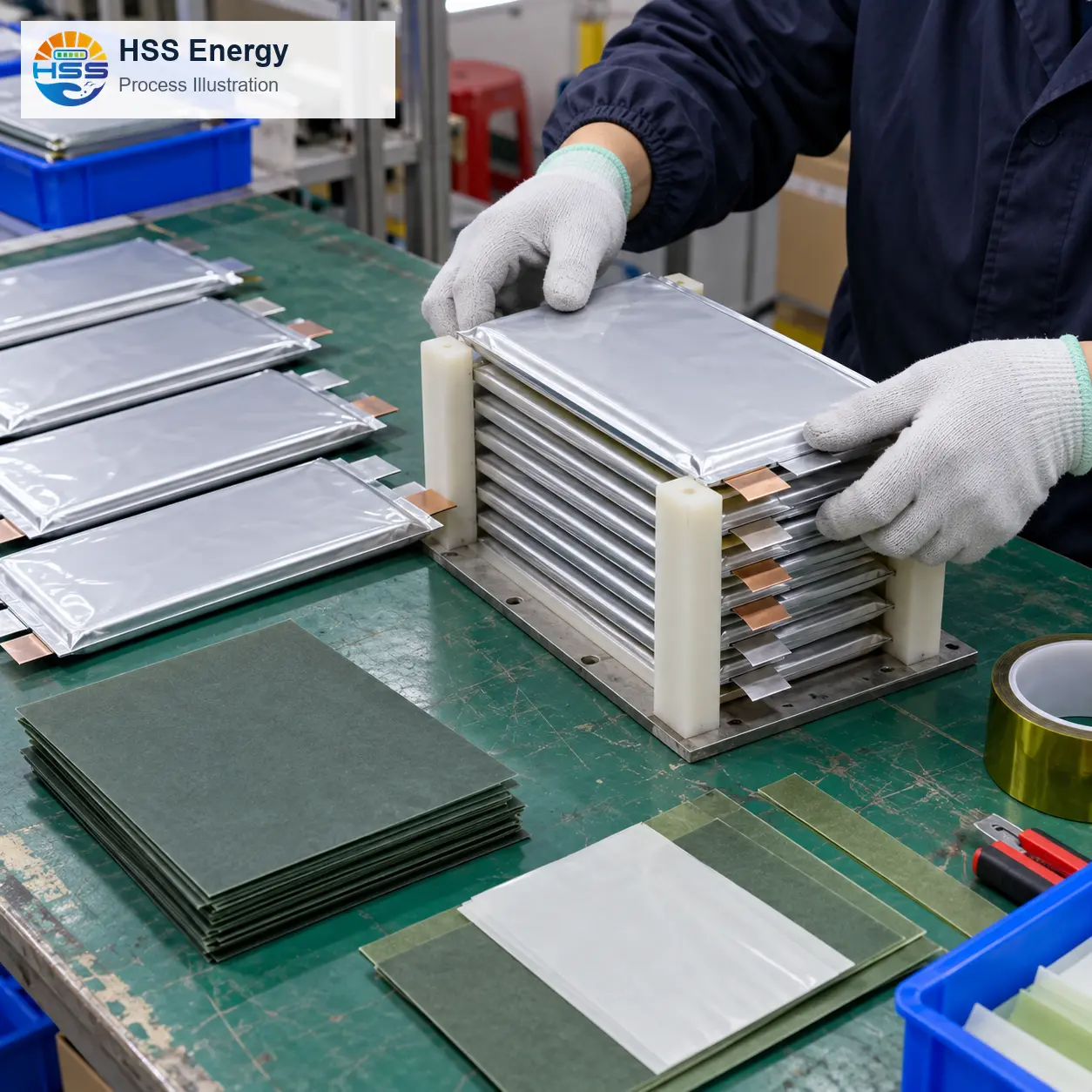

Procesillustration • Cellearrangement og klargøring af isolering

Temperatur- og opbevaringsgrænser

Disse intervaller definerer de leverede produktgrænser; de erstatter ikke en termisk gennemgang på flyniveau. Opladningsudstyr, kabinetluftstrøm og den planlagte driftscyklus bør vælges til den faktiske installation og omgivende forhold.

Mekanisk konvolut og monteringsafstand

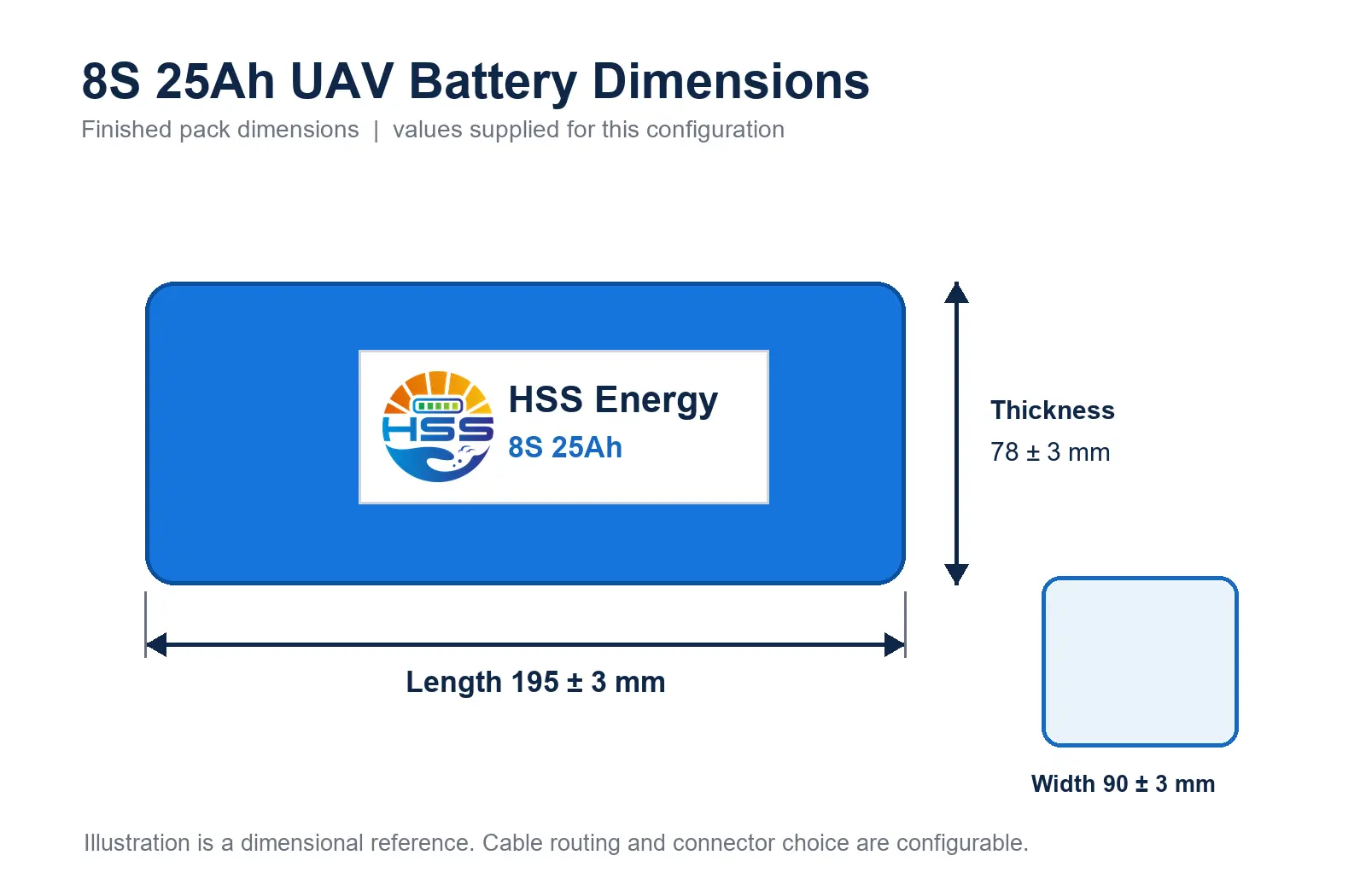

Dimensionsillustration • Færdig pakhus og medfølgende tolerancer

8S 25Ah dronebatteriet har en tyk rektangulær krop i stedet for den fladere profil, der bruges af mindre FPV-pakker. Reserveafstand til fremstillingstolerance, beskyttende støddæmpning, kabelbøjningsradius og stikadgang. Flybakken skal støtte kroppen direkte; strøm- eller balancekablerne må ikke bære pakkens vægt.

Konfigurerbare ledninger og stik

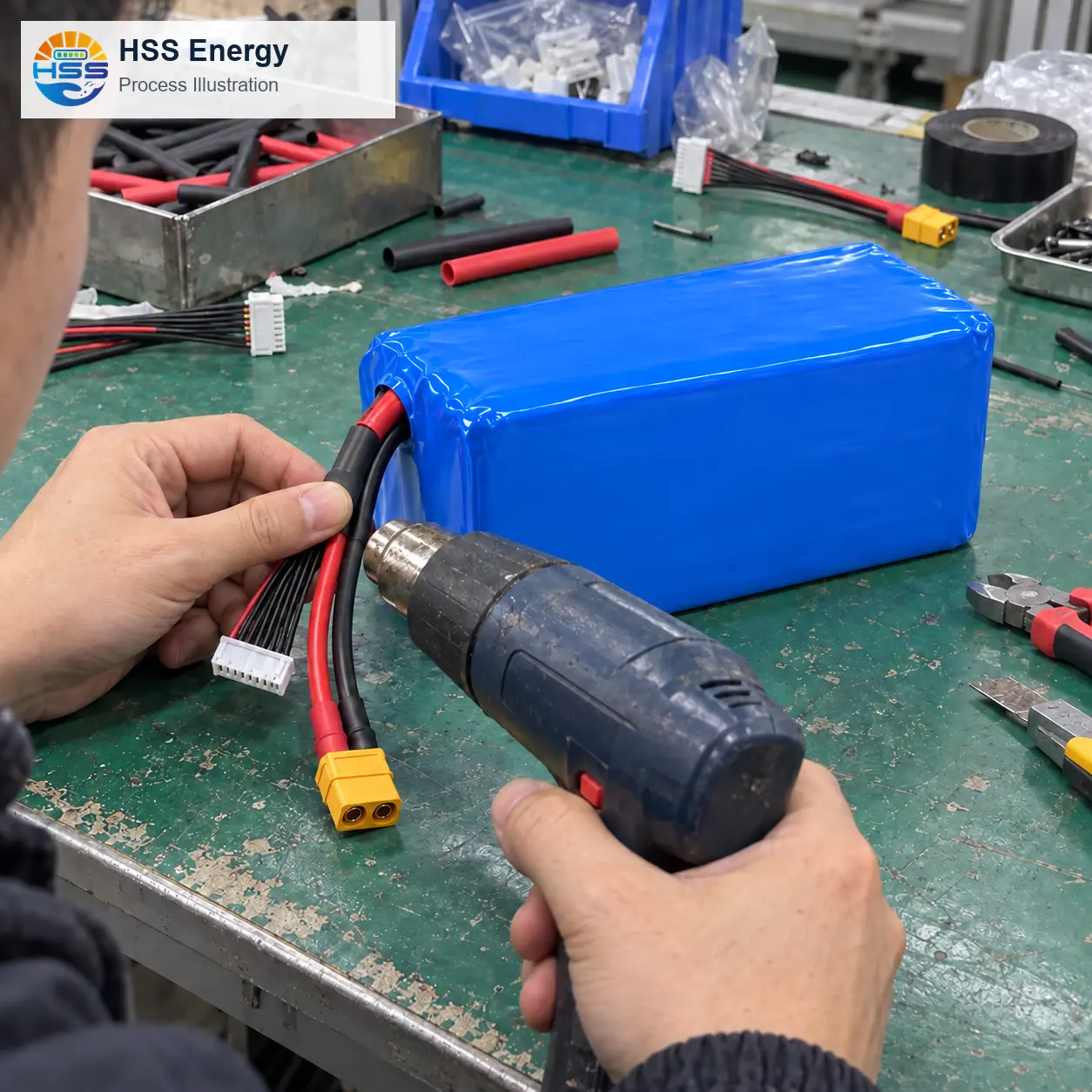

Procesillustration • Kabelisolering og stikintegration

Ledningslængde, ledningsmåler og konnektortype kan konfigureres til den godkendte flygrænseflade. Valgfri referencekomponenter verificerer ikke en 75A kontinuerlig eller 250A spidsstrømvej alene. Gennemgå temperaturstigning, kontaktmodstand, polaritet og fastholdelse for hele samlingen.

Kontinuerlig belastning og spidsbelastning

Behandl 75A kontinuerlig og 250A peak som separate designindgange. Fremdriftsbelastning, kabelføring, køling og konnektorarrangement bestemmer installerede elektriske og termiske grænser. Celle C-rate alene bekræfter ikke acceptabel strøm i hele flyet.

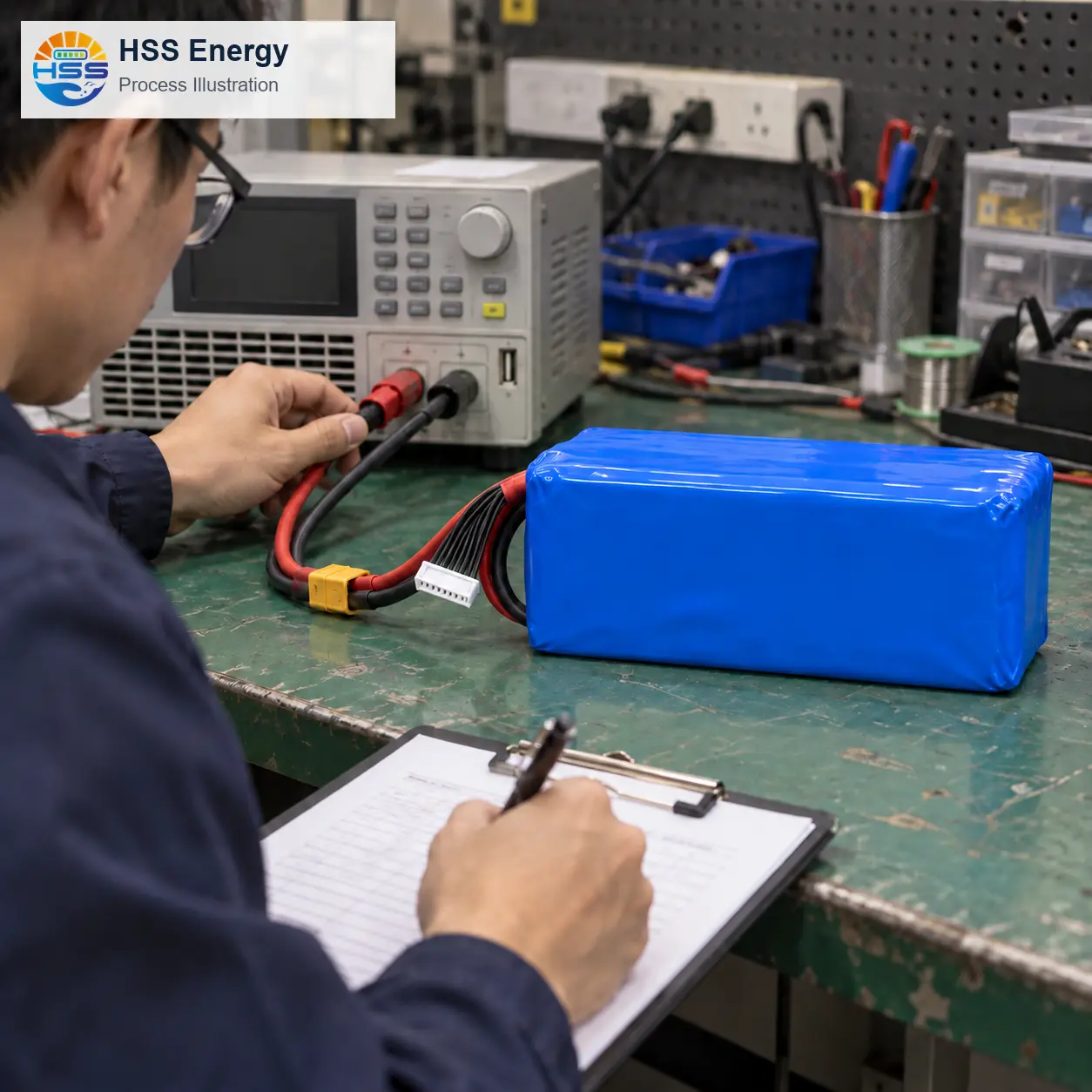

Procesillustration • Tilsluttet el-inspektion

Cyklusevaluering og sporbarhed

En cyklusgennemgang for 8S 25000mAh UAV-batteriet bør definere opladnings- og afladningsstrømme, temperatur, hvileperioder og slutpunktet for bevaret kapacitet. Den medfølgende 1000-cyklus figur er en specifikationsreference; en acceptregistrering skal identificere pakkekonfigurationen og den procedure, der anvendes til det målte resultat.

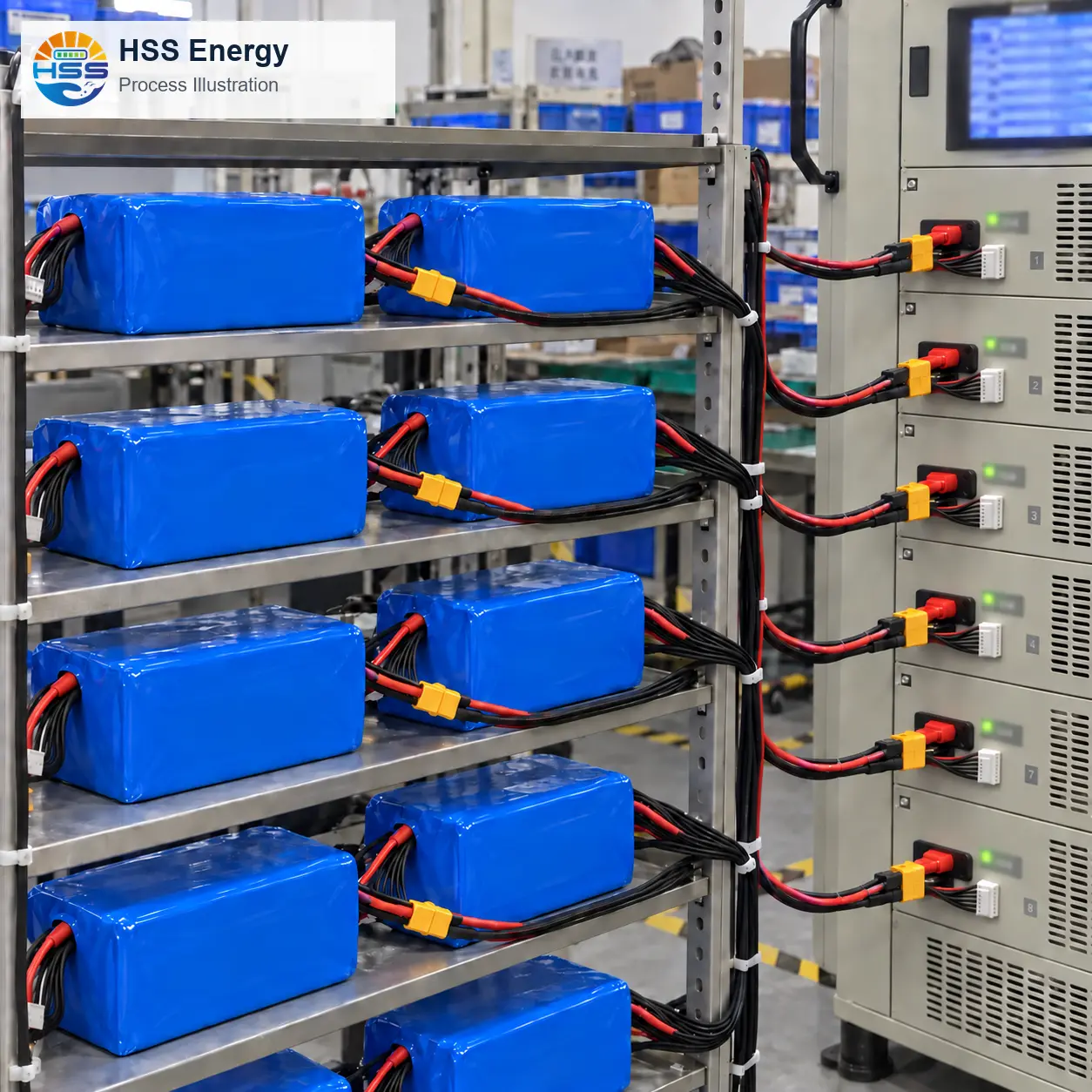

Proces illustration • Multi-kanal aldring forbindelser

I en aldrende opsætning skal du identificere hver pakkes hoved- og balanceforbindelser til den samme kanal. Støt kabler, adskil kanaler og observer temperaturen, så opsætningen repræsenterer en aktiv test frem for opbevaring.

Emballage matchet til den konfigurerede samling

Emballagen til 25000mAh dronebatteriet vælges, efter at kabel- og stikarrangementet er godkendt. Illustrationen viser en umærket pakning under skumtilpasningsverifikation; HSS-mærket kan påføres før endelig inspektion og forsendelse. Puds kroppen direkte og hold de beskyttede ledninger i en separat fordybning væk fra kartonlukningen.

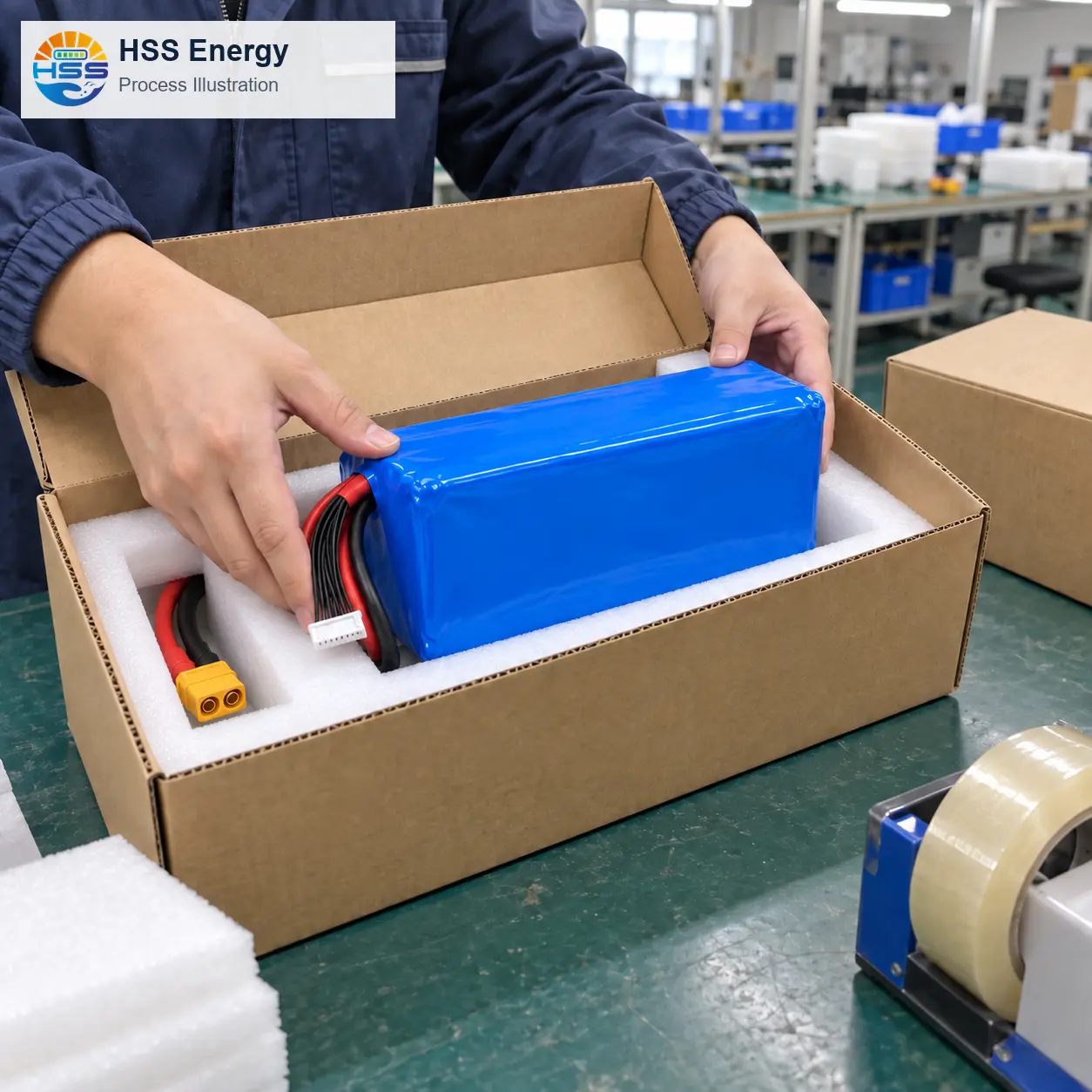

Illustration af emballagetilpasning • Brugerdefineret skumstøtte og beskyttet kabeludskæring

FAQ

Er 310Wh/kg den samlede energitæthed?

Nej. Den leverede 310Wh/kg værdi er identificeret som den enkelte celles energitæthed. Baseret på 740Wh og cirka 2650g, er den beregnede komplet-pakke værdi omkring 279Wh/kg.

Kan den valgfrie XT60 behandles som en 250A-mærket strømvej?

Nej. Gennemgå kabel, stik, kontakter, installation og termiske forhold sammen for flyets belastningsprofil.

Hvad skal bekræftes for en prøveevaluering?

Bekræft opladeren, spændingsområde, monteringshylster, kabeludgang, stikpolaritet, belastningsprofil og acceptkontrol. Registrer den accepterede prøvekonfiguration før gentagen produktion.

Kan dette 8S-batteri erstatte et 6S UAV-batteri?

Ikke som en direkte erstatning. Flyets strømsystem, oplader og spændingsadvarsler skal understøtte 29,6V nominel spænding, 33,6V ladningsafbrydelse og 22,0V afladningsafbrydelse før konvertering.

Hvilke opladningsindstillinger er nødvendige for dette 8S-batteri?

Brug en 8S opladningsprofil, der stopper ved 33,6V og ikke overstiger den specificerede 25A maksimale ladestrøm. Bekræft den godkendte balanceselestift før tilslutning.

Hvordan håndteres mængde, leveringstid, garanti og transportdokumenter?

De er defineret i tilbuddet for den godkendte konfiguration og destination. Transportdokumentation og transportøraccept skal svare til den faktiske batteri- og forsendelsesrute. Før frigivelsen af ​​8S 25000mAh UAV-batteriet skal du notere de godkendte spændingsgrænser, kabel- og stikarrangement, monteringsafstand, opladerprofil, acceptcheck og emballeringsmetode på ét konfigurationsark.
